工业设备支撑用方管拼接钢架结构

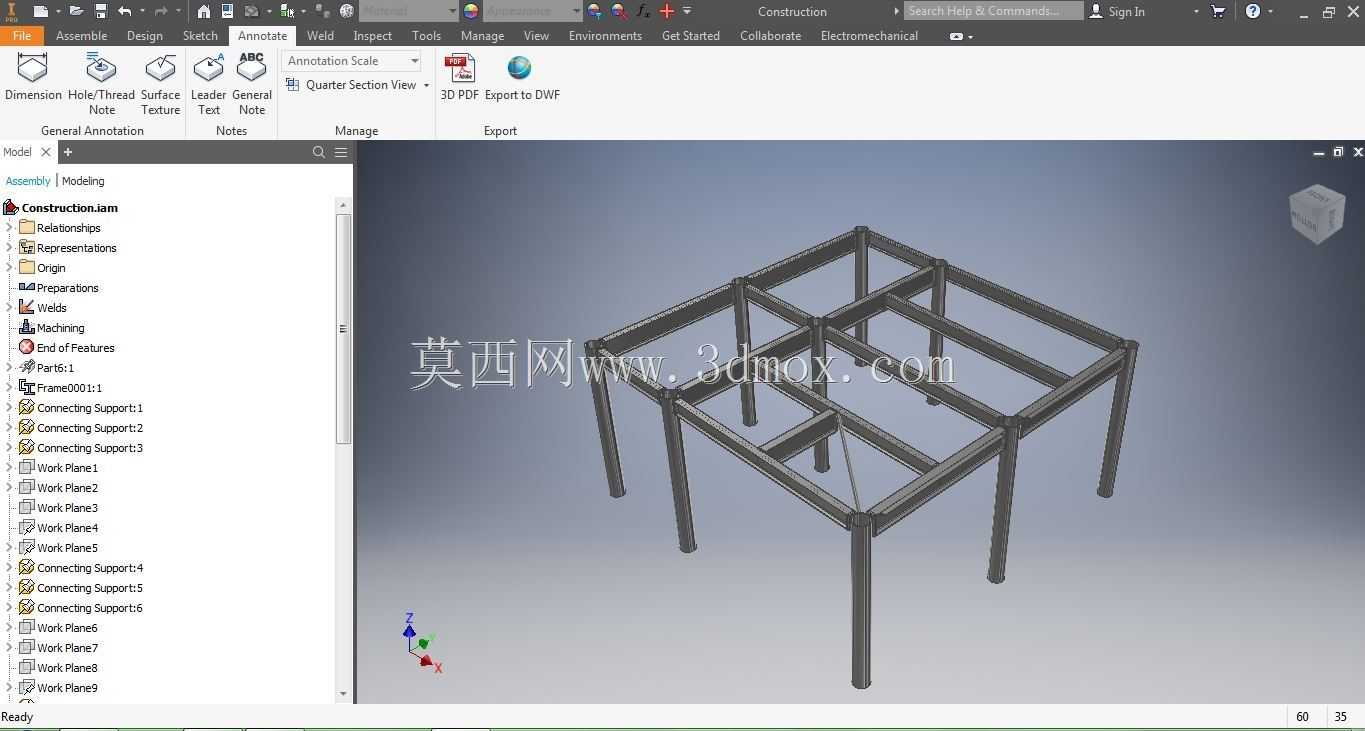

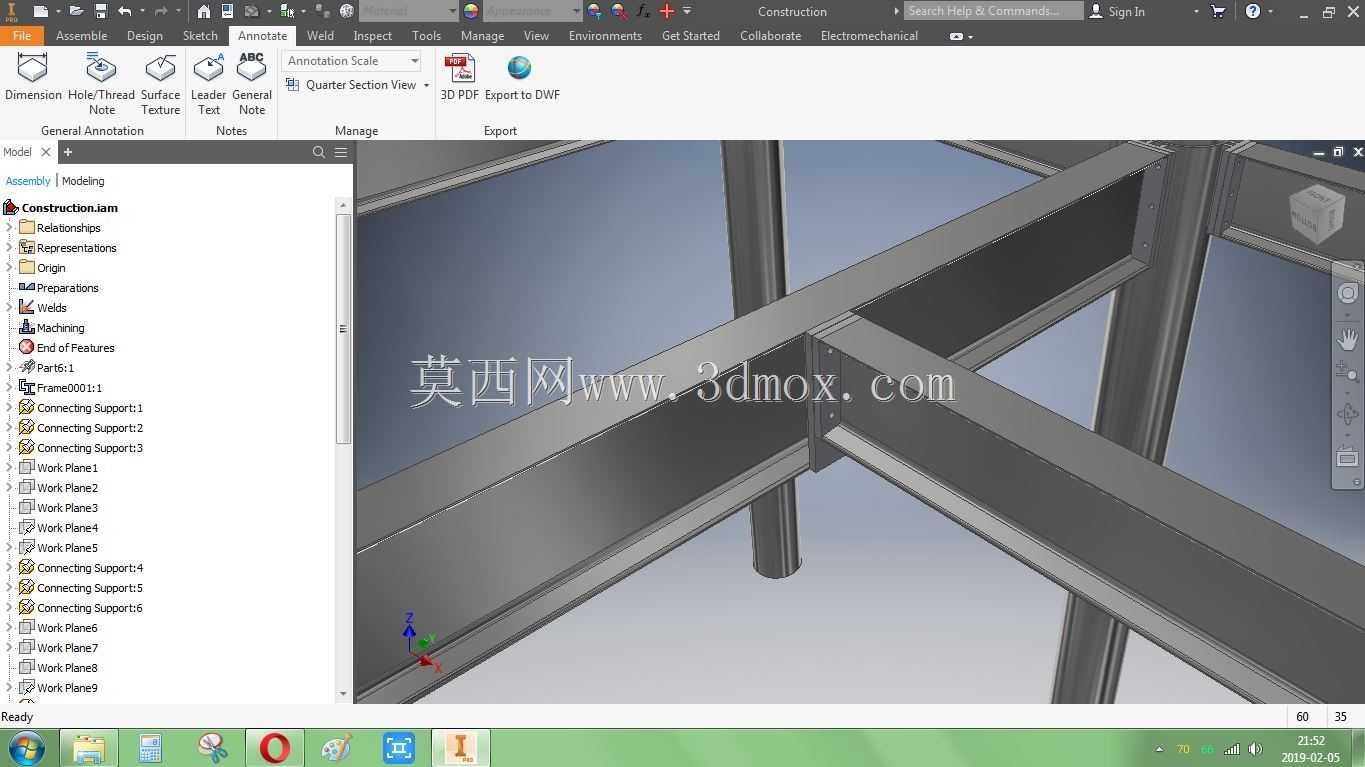

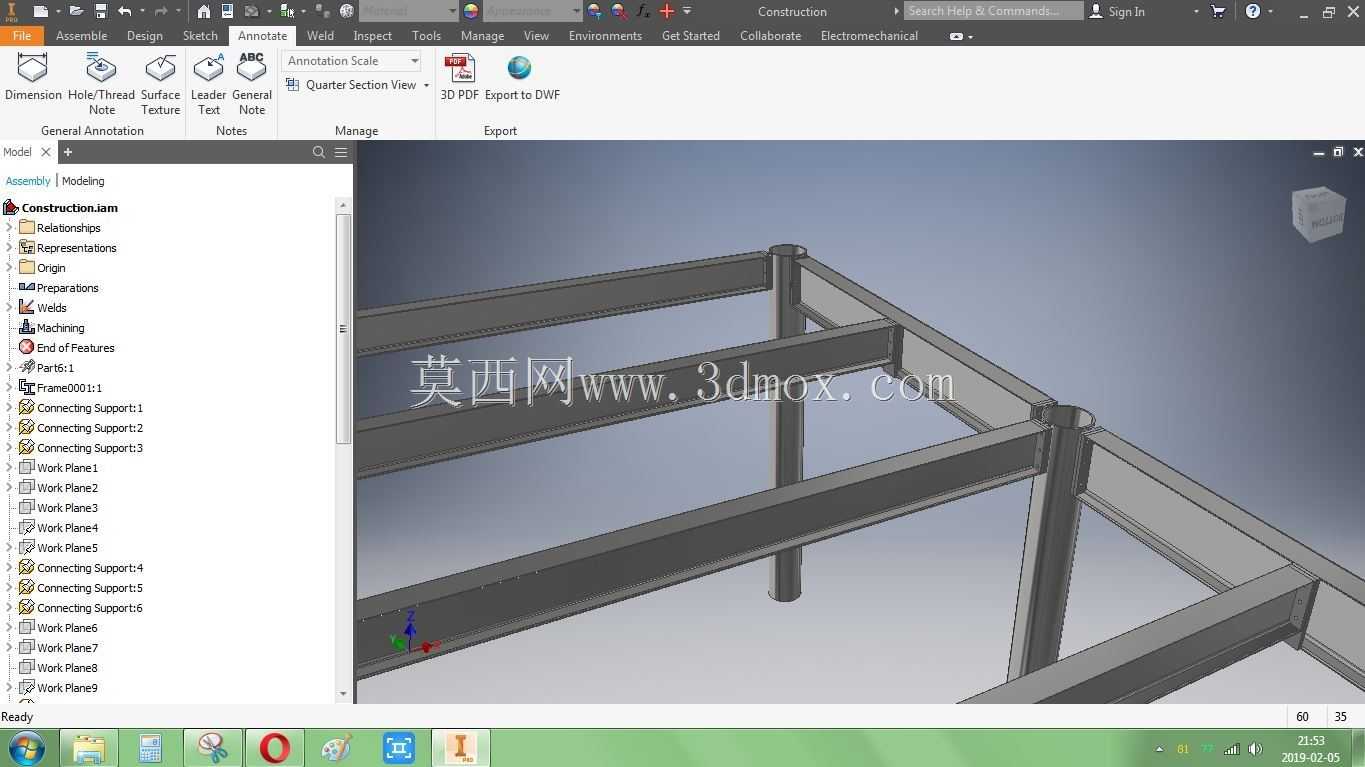

　　这类方管拼接钢架多作为中小型工业设备的底部承载基体使用，常见于车间小型工作站、非标自动化设备基座、轻型物料操作平台的搭建场景，区别于热轧H型钢的重型承重结构，这类薄壁方管焊接框架更适配载荷在数百公斤级的设备安装需求，在装配线旁的检测工位、小型包装设备机座、实验室测试台架场景中应用十分广泛。从结构设计逻辑来看，整体采用等截面方管作为主受力杆件，四根垂直布置的主立柱作为主要竖向承载构件，立柱之间通过横向方管在顶部、中部分别设置连接横梁，形成闭合的框格受力体系，避免单根立柱出现失稳变形；顶部平面内额外增设的交叉次梁，主要作用是分散台面传递的局部集中载荷，避免单根横梁受弯过载，同时在框架内角位置设置的斜向支撑杆件，用于抵消水平方向的剪切力，

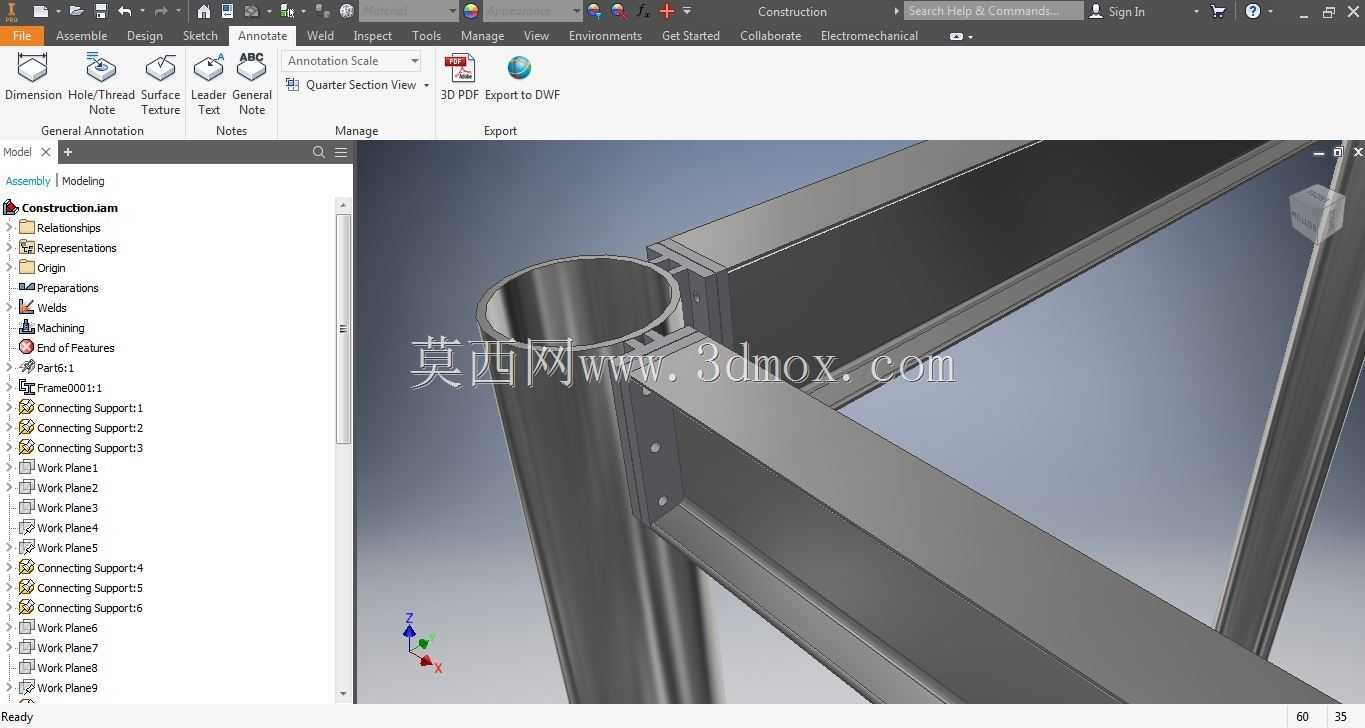

　　防止框架在设备启停、人员倚靠时出现侧向晃动。设计过程中需要提前匹配安装边界尺寸，立柱的高度需要结合现场操作的人机工程高度确定，通常站立操作场景下框架顶面距离地面高度控制在800-900mm区间，适配多数操作人员的肘部操作高度；框架的整体长宽尺寸需要完全匹配上部搭载设备的底座安装孔位，横梁的布置位置需要避开设备底部的走线槽、升降机构、驱动电机等凸出部件，预留足够的安装避让空间。杆件连接节点采用满焊处理，焊接前需要对每根方管的端面做铣平处理，保证拼接时的贴合度，避免焊接后出现框架整体翘曲，安装完成后立柱的垂直度偏差需要控制在千分之一以内，保证上部设备运行时的水平度要求。这类框架的优势在于加工门槛低，常规的型材切割、焊接设备即可完成制作，

　　后期如果需要调整台面高度、拓展侧边安装位，也可以直接在现有杆件上焊接附加支架，不需要整体重新制作，相比铸铁平台成本更低，自重更轻，方便车间内的移位调整。需要注意的是，这类框架的底部需要配置可调脚杯安装位，用于抵消地面不平整带来的水平误差，脚杯的调节行程通常预留50mm即可满足多数车间地面的找平需求，若应用在有振动源的设备场景，还可以在脚杯位置加装橡胶减震垫，阻断振动向地面的传递路径。
