多辐条乘用车轮毂结构设计

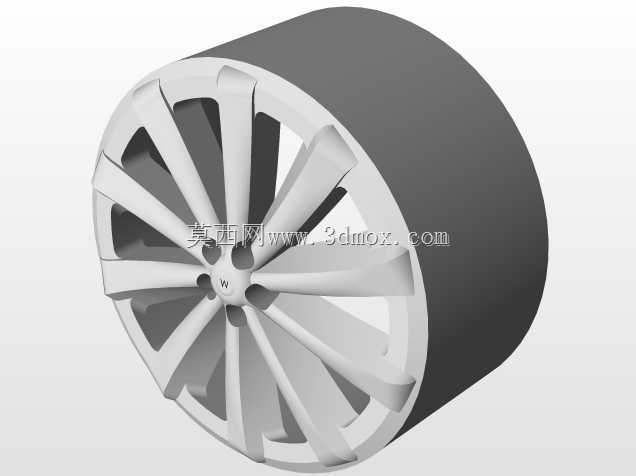

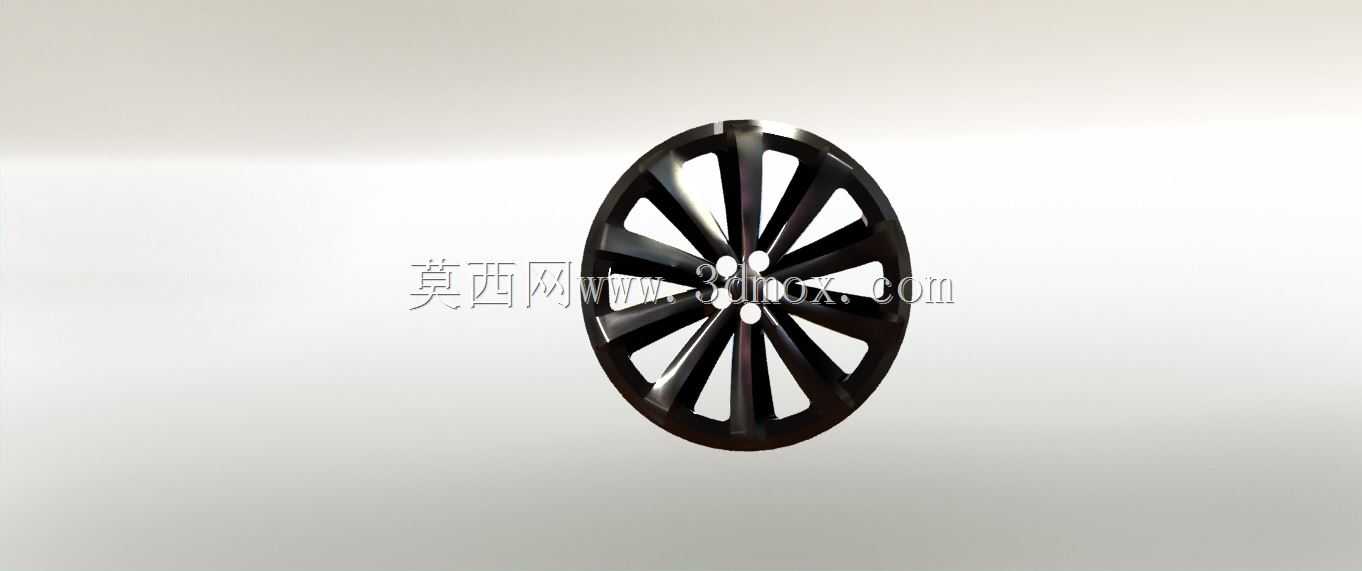

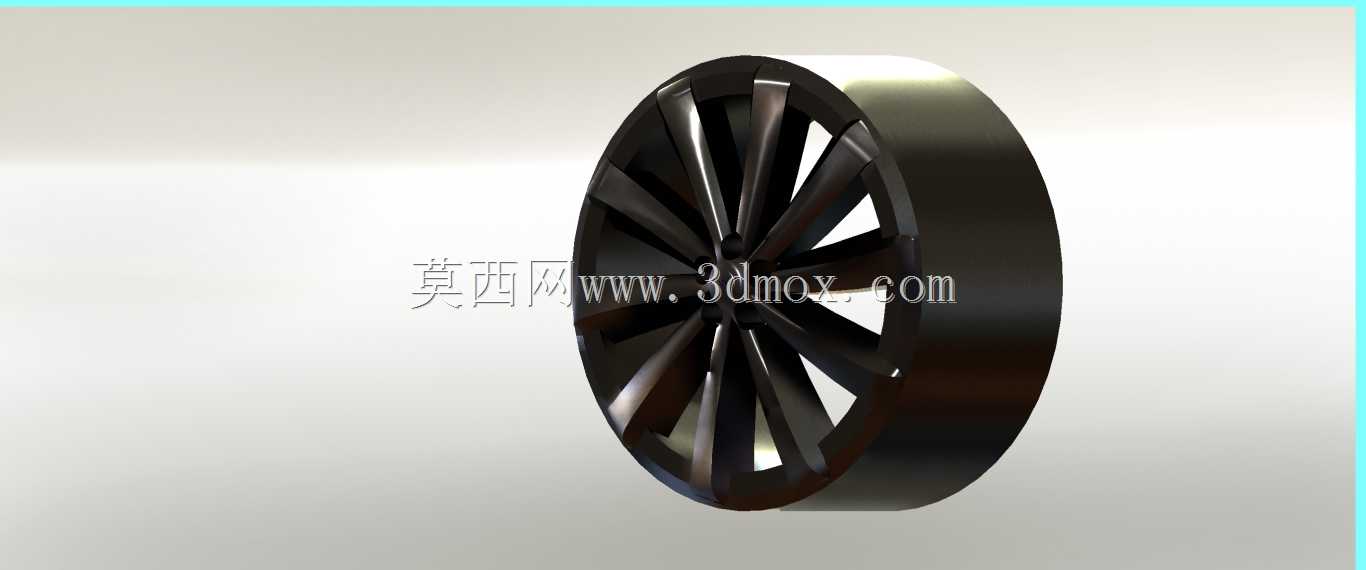

这款轮毂结构主要面向民用乘用车行走系统配套使用，日常适配场景覆盖城市家用轿车、运动型多功能车的轮端装配需求，在售后改装市场、整车厂零部件配套环节都有对应的应用空间。从实际使用功能来看，轮毂作为连接轮胎与车轴的核心承载部件，需要同时承担整车垂直载荷、转向时的横向力矩、加减速过程中的扭矩传递，还要兼顾行驶过程中制动系统热量的散出通道作用。设计过程中首先确定轮辋部分的安装边界，轮辋的胎圈座角度、凸缘宽度严格匹配常规真空轮胎的装配尺寸，保证轮胎安装后气密性达标，不会在高速行驶中出现胎圈脱开的风险；轮辐采用多辐条放射式布局，每根辐条从中心安装盘位置向外延伸至轮辋内侧，辐条截面做了渐变厚度处理，靠近中心安装座的位置厚度更大，对应承载应力集中的区域做结构加强，延伸至轮辋连接端逐步收窄厚度，在保证整体结构强度的前提下尽可能降低旋转件的自重，减少车辆非簧载质量，提升悬挂系统的响应速度。中心安装区域预留了对应螺栓孔的安装位，孔位分布圆直径、中心定位孔尺寸都按照常规乘用车的轮端安装参数做匹配，保证安装时与车轴法兰的同轴度，避免高速行驶出现车轮抖动的问题。辐条之间的镂空区域没有做多余的封闭结构，一方面是为了给内侧的制动盘、制动卡钳留出足够的散热空间，连续行驶过程中制动产生的热量可以顺着辐条间隙快速随气流排出，避免制动系统热衰减；另一方面镂空结构也能减少轮毂转动时的风阻，优化车辆高速行驶的空气动力学表现。整个轮毂的外形曲面做了连续顺滑过渡，没有尖锐的结构棱角，既可以减少应力集中导致的结构疲劳开裂风险，也能降低后期表面喷涂、电镀处理的工艺难度。轮辋的外侧边缘做了加厚的防擦凸缘，日常路边停车时即使轻微剐蹭路肩，也不会直接损伤轮辋的密封面，降低日常使用的维护成本。
