内燃机活塞连杆组件结构设计

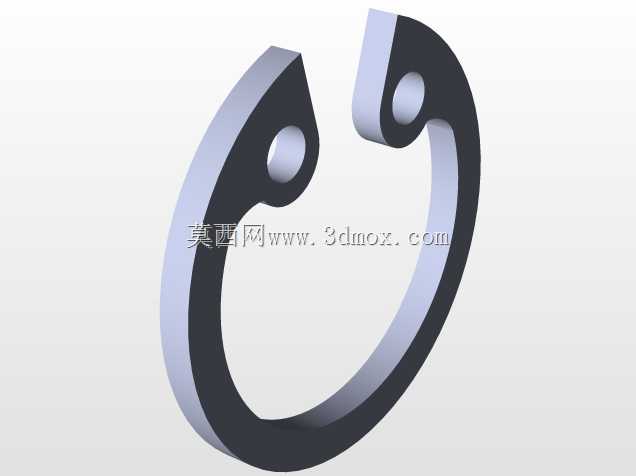

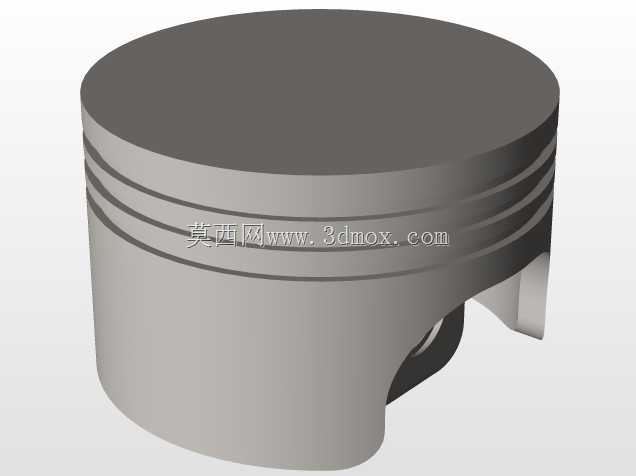

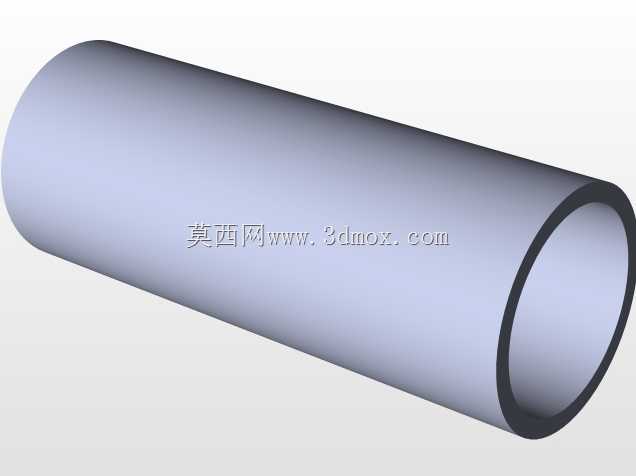

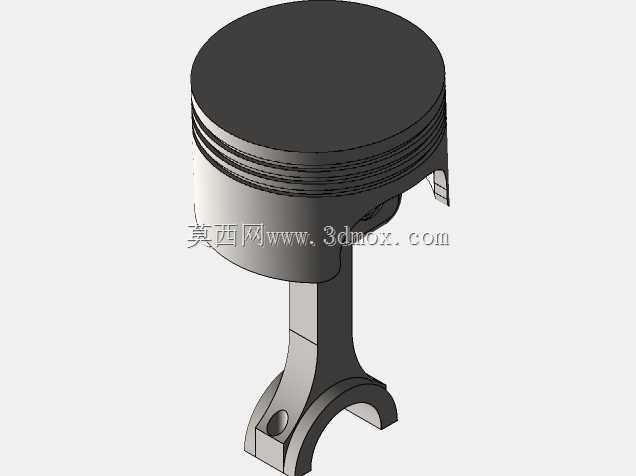

这套活塞连杆组件是往复式动力机械的核心运动部件，日常在汽车发动机、小型通用汽油机、空压机、液压油缸等设备的气缸内部工作，承担着将工质压力转化为旋转动力的关键职能。设计过程中首先要匹配对应缸径的安装边界，活塞头部的环槽结构用于安装气环与油环，气环负责密封燃烧室的高压燃气，避免工质泄漏到曲轴箱造成压力损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧形成积碳。活塞裙部的型线设计经过热膨胀量校核，常温下预留了合理的配合间隙，保证工作温度升高后活塞不会因热胀卡在气缸内，同时裙部的导向面能维持活塞往复运动的姿态，避免出现偏磨拉缸的故障。与之相连的连杆采用分体式大头结构，通过连杆螺栓紧固在曲轴的曲柄销上，小头端通过活塞销与活塞销座孔连接，杆身的工字形截面是在保证结构强度的前提下尽可能降低往复运动质量，减少高转速下的惯性载荷。设计时需要严格控制活塞销孔与连杆小头的同轴度，连杆大小头孔的平行度也要控制在公差范围内，避免运动过程中出现附加弯矩造成部件早期失效。活塞顶部的形状根据燃烧室形式匹配，平顶结构适配多数平顶燃烧室的机型，压缩高度的尺寸直接影响发动机的实际压缩比，设计时需要结合燃烧室容积、缸盖垫片厚度反复核算，避免出现压缩比过高引发爆震或是压缩比过低动力不足的问题。组件的运动行程需要和曲轴的曲柄半径匹配，往复运动过程中要避让气缸壁上的进排气口、喷油器安装位等结构，活塞销的卡环槽尺寸要匹配标准卡环，防止活塞销轴向窜动刮伤气缸壁。在液压油缸、气缸类应用场景中，这类活塞组件不需要设置环槽结构，直接搭配密封件实现腔室隔离，此时活塞的导向长度会适当加长，降低高压工况下活塞偏摆的概率，保证密封件的使用寿命。
