车间物料转运多用途装配工装车

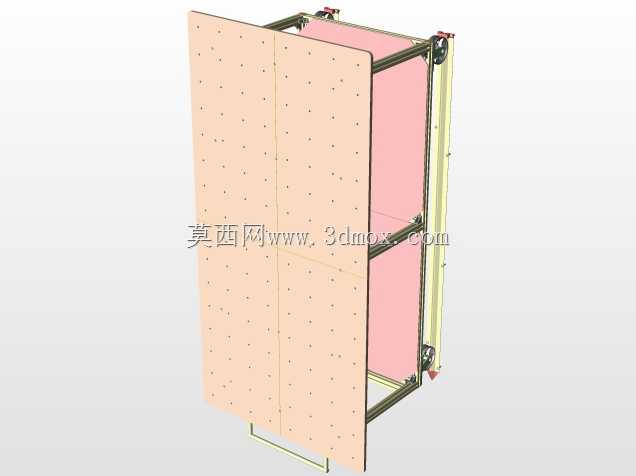

这款多用途装配转运车，主要面向离散制造车间的工位间物料周转、线边装配暂存场景设计，可适配多品种小批量生产模式下的柔性转运需求，既可以承载待装配的板式零部件完成工序间流转，也可作为移动装配工位承载工装夹具与待装工件，适配门板、装饰板、绝缘板等多类平板类工件的转运与预装作业。从结构设计来看，车架主体采用工业铝型材搭建框架，兼顾结构强度与轻量化需求，铝型材的槽道结构可灵活调整内部承载层板、定位挡块的安装位置，无需重新打孔焊接即可适配不同尺寸规格的工件承载，框架侧边配置带刹车的万向脚轮，直行时可锁定定向轮保证行进轨迹稳定，停靠工位时踩下刹车即可固定车身，避免装配过程中车体移位影响作业精度。车身一侧设置带密集定位孔的立式挂板，可搭配挂钩、置物盒挂载装配工具、紧固件盒、作业指导书夹，减少作业人员往返取件取工具的走动浪费，另一侧设置分层式承载区，层板采用硬质绝缘板材铺垫，避免转运过程中工件表面被刮花，层间预留足够操作空间，可放置不同装配阶段的半成品工件，相邻层板的支撑件可沿铝型材槽道上下调整，适配不同高度工件的放置需求，最高层与最低层的高度差经过人体工程学校核，作业人员取放中层工件时无需过度弯腰或抬手，降低长时间作业的疲劳度。设计过程中充分考虑了车间通道的通行边界，整车宽度控制在标准车间人行通道的最小允许宽度范围内，可轻松穿过设备间的狭窄过道，转弯半径适配脚轮的转向角度，在拥挤的线边区域也能完成转向调整，车身四角配置防撞缓冲胶块，避免转运过程中磕碰车间设备、线边货架或其他周转器具。框架顶部设置可折叠的推拉扶手，空载转运时可拉起扶手推行，停靠在工位旁作为装配台使用时可将扶手放倒，避免扶手突出占用操作空间，车身侧边设置的导向滚轮可在靠紧线边工位时起到导向缓冲作用，让车体可平稳贴靠工位边缘，减少对接间隙，方便作业人员直接从车身上取件装配，无需反复搬抬工件跨越间隙。承载区域的侧边设置可翻转的挡料杆，放置大尺寸平板工件时可翻起挡料杆，避免工件在转运过程中从侧面滑落，放置小尺寸箱体类物料时可将挡料杆放平，拓展侧面取放的操作空间，挂板上的定位孔采用通用孔距设计，可兼容市面上常规的工位器具挂载配件，企业可根据自身作业需求自行配置挂钩、料架等附件，无需单独定制适配配件。
