蜗壳式单级齿轮减速传动装置结构

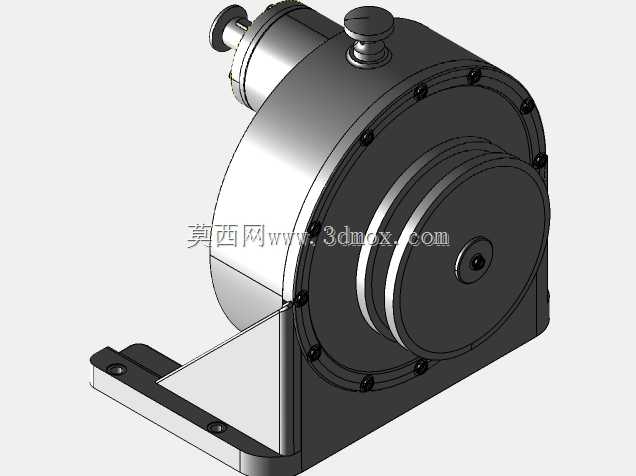

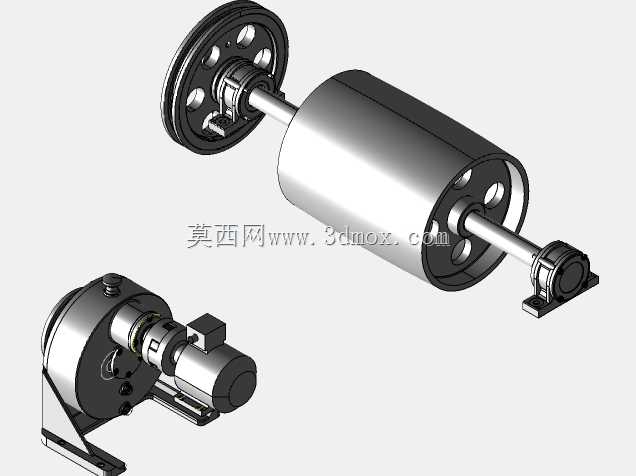

这类蜗壳式单级齿轮减速结构，常应用在中小功率输送线、小型轻工设备的动力匹配环节，用来衔接高转速动力输出端与低转速执行端，完成转速降低、扭矩放大的核心传动需求。从结构布局来看，输入轴采用侧置凸缘式伸出设计，轴端预留的连接位可直接对接伺服电机或普通异步电机的输出轴，无需额外加装过度连接法兰，能有效压缩动力单元的整体轴向安装尺寸。顶部设置的旋钮式注油透气塞，兼顾了箱体内部齿轮润滑油脂的加注通道功能，同时可以平衡箱体内外气压差，避免长时间运行时内部温升导致气压升高，出现油封渗漏润滑油的问题。箱体采用分体式蜗壳造型，沿齿轮啮合的分度圆平面做剖分结合，结合面通过周向均布的内六角螺栓完成锁紧密封，这种剖分结构既方便加工阶段对箱体内腔齿轮安装位的精度找正，也能在后期维护时快速开盖检查齿轮啮合磨损情况，无需完全拆除整机的安装固定结构。输出端采用大直径端盖定位，端盖中心设置的定位止口可以精准约束输出轴的径向跳动量，保证输出端连接负载时的传动同轴度，降低轴系运行的振动噪声。底部的L型安装支架与箱体下半部分为一体化铸造成型，支架上开设的两个长圆形安装孔，允许安装时在一定范围内调整整机的固定位置，抵消安装基座的加工位置误差，安装面的平面度公差控制在合理区间，能避免锁紧固定螺栓时箱体产生额外的装配应力，导致内部轴承位变形影响传动精度。设计阶段将齿轮啮合区的内腔容积做了优化，既预留了足够的润滑脂存储空间，又尽可能压缩了箱体的非必要壁厚，在保证箱体结构刚性满足额定扭矩下抗变形要求的前提下，控制整机的整体重量。输入轴与输出轴的轴系均采用深沟球轴承做径向支撑，轴承位的公差配合选用基孔制过渡配合，既能保证轴承内圈与轴的同步转动，又不会出现装配过盈量过大导致的轴承卡滞问题。整机的传动比设定适配常规小功率设备的减速需求，齿轮采用渐开线圆柱齿形，啮合重合度满足平稳传动要求，运行时的传动冲击小，适合连续工作制的轻工生产场景使用。
