同轴式小减速比齿轮传动变速箱结构

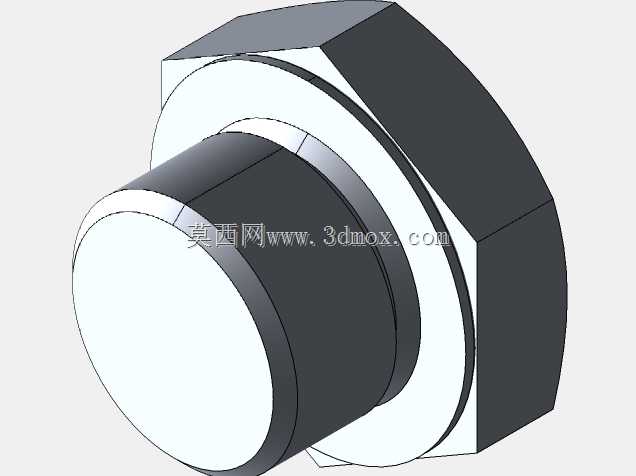

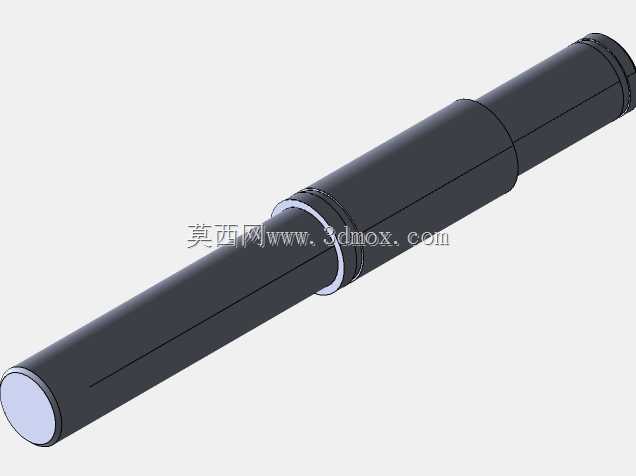

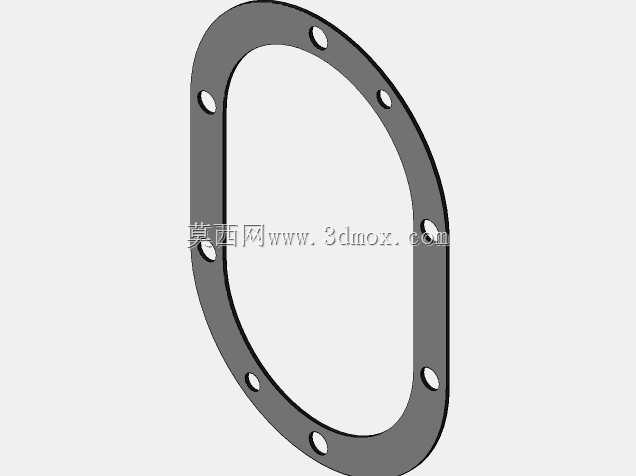

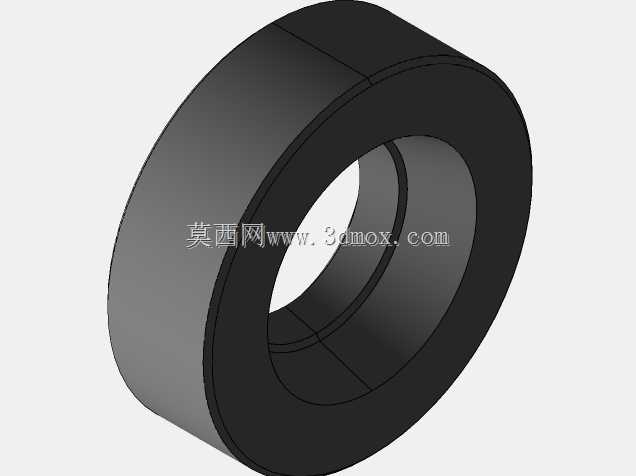

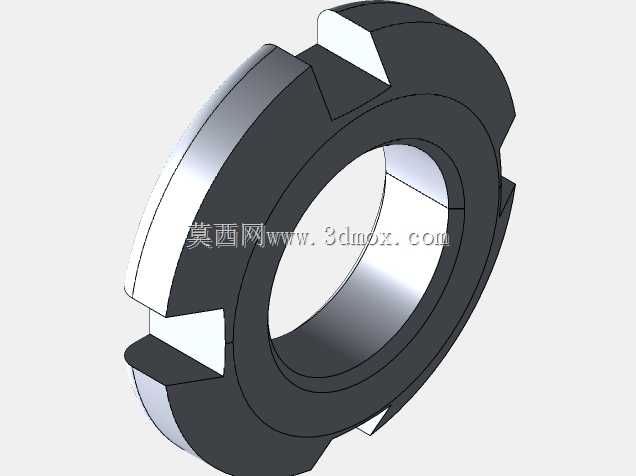

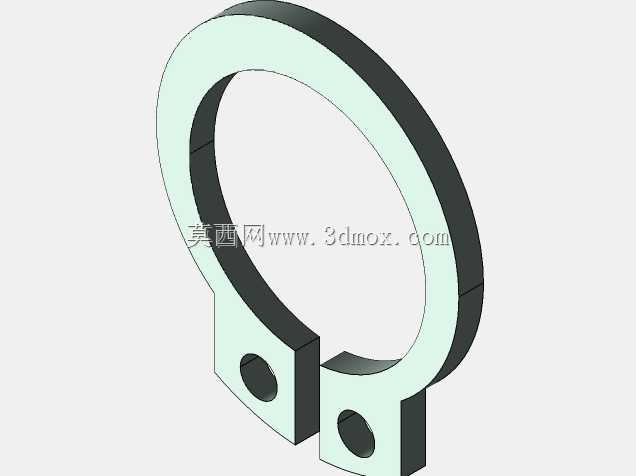

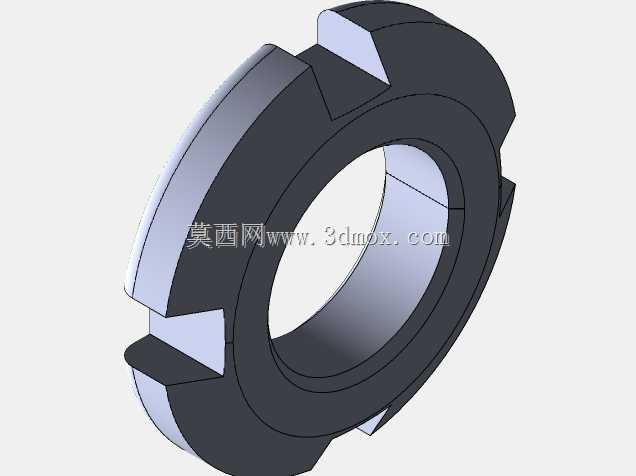

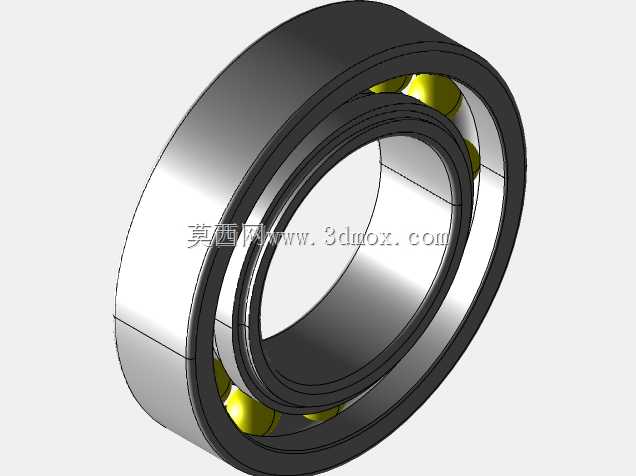

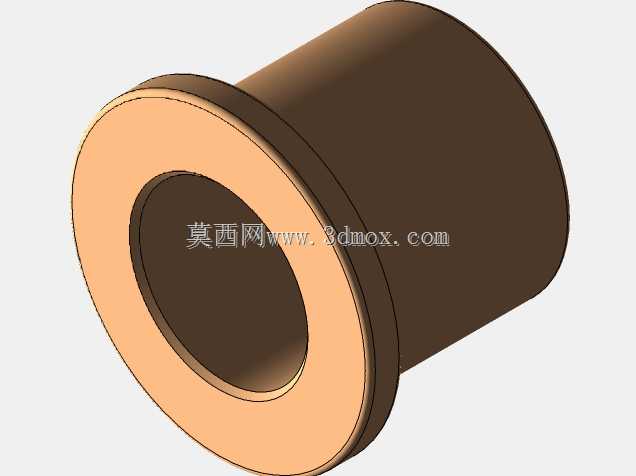

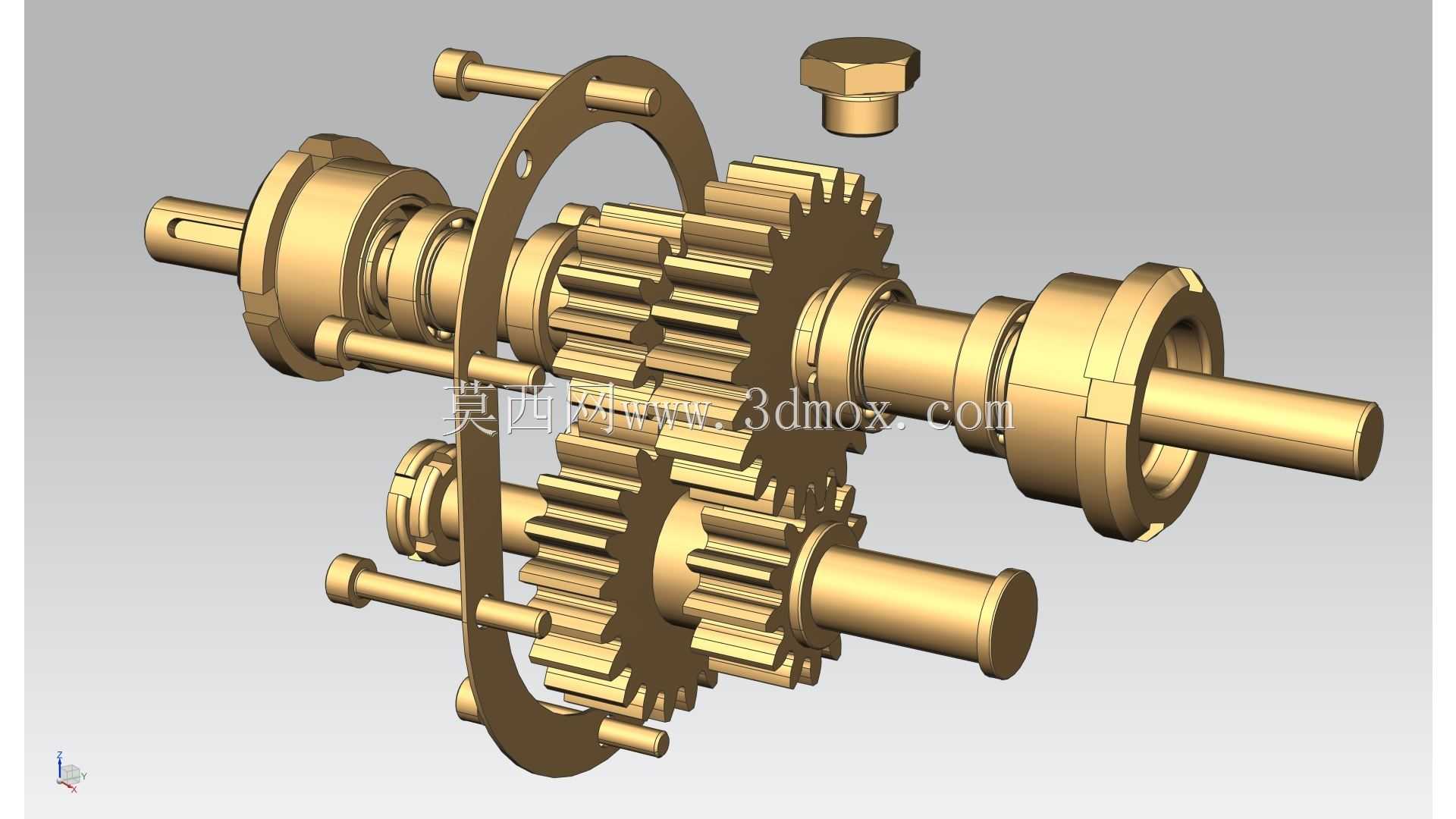

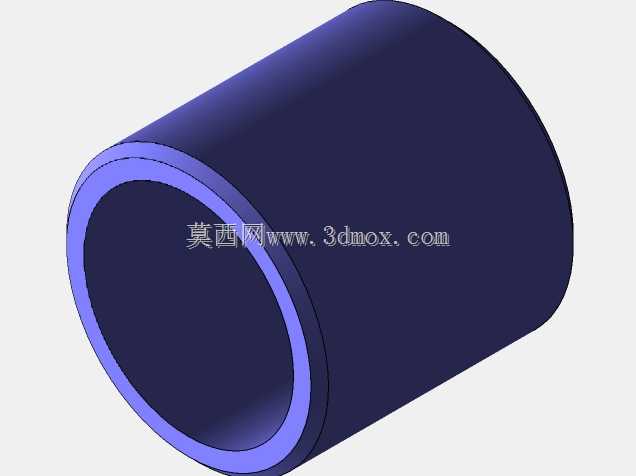

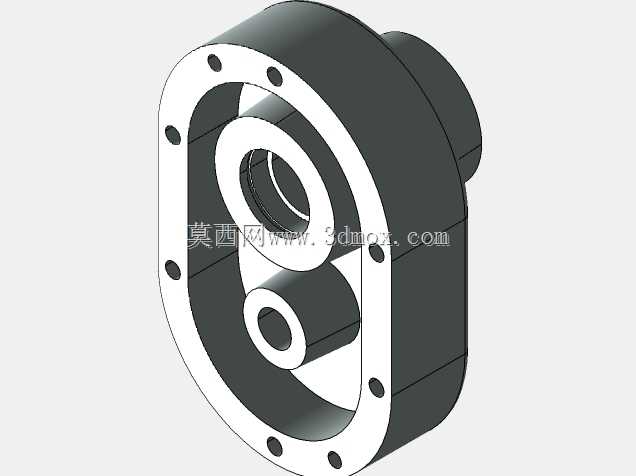

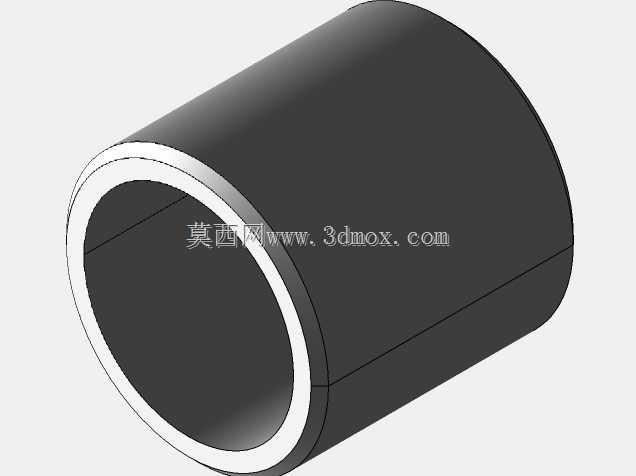

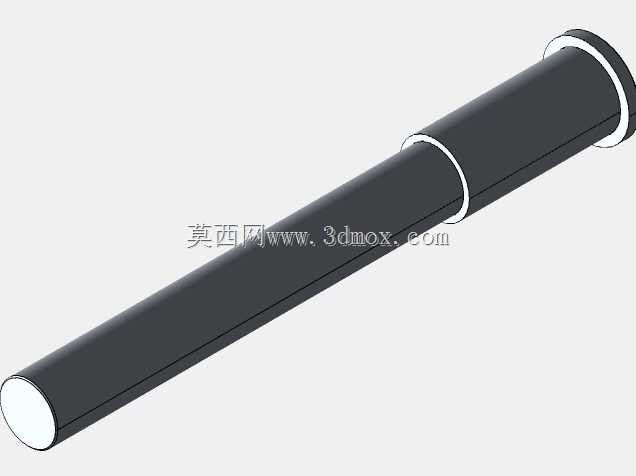

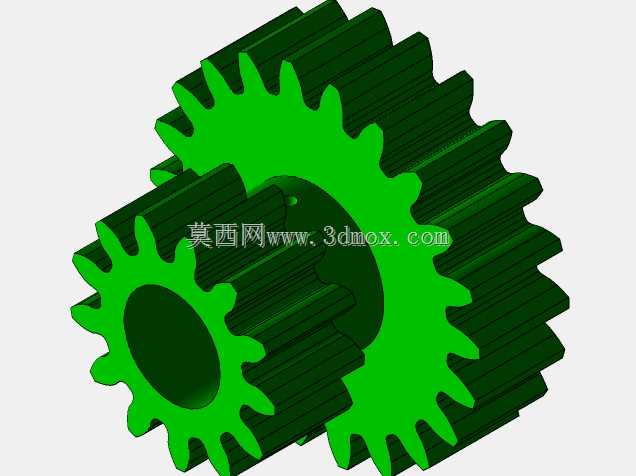

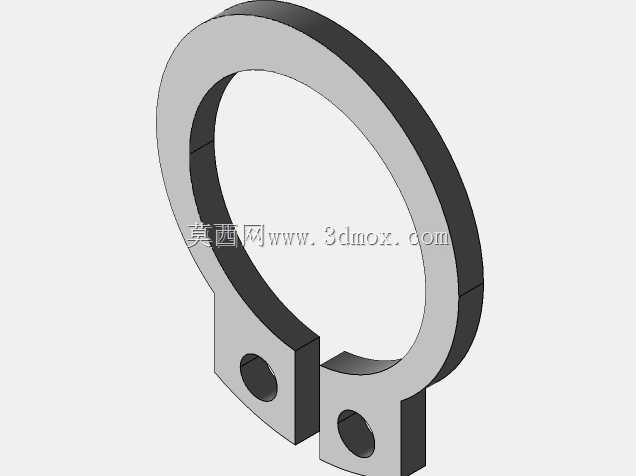

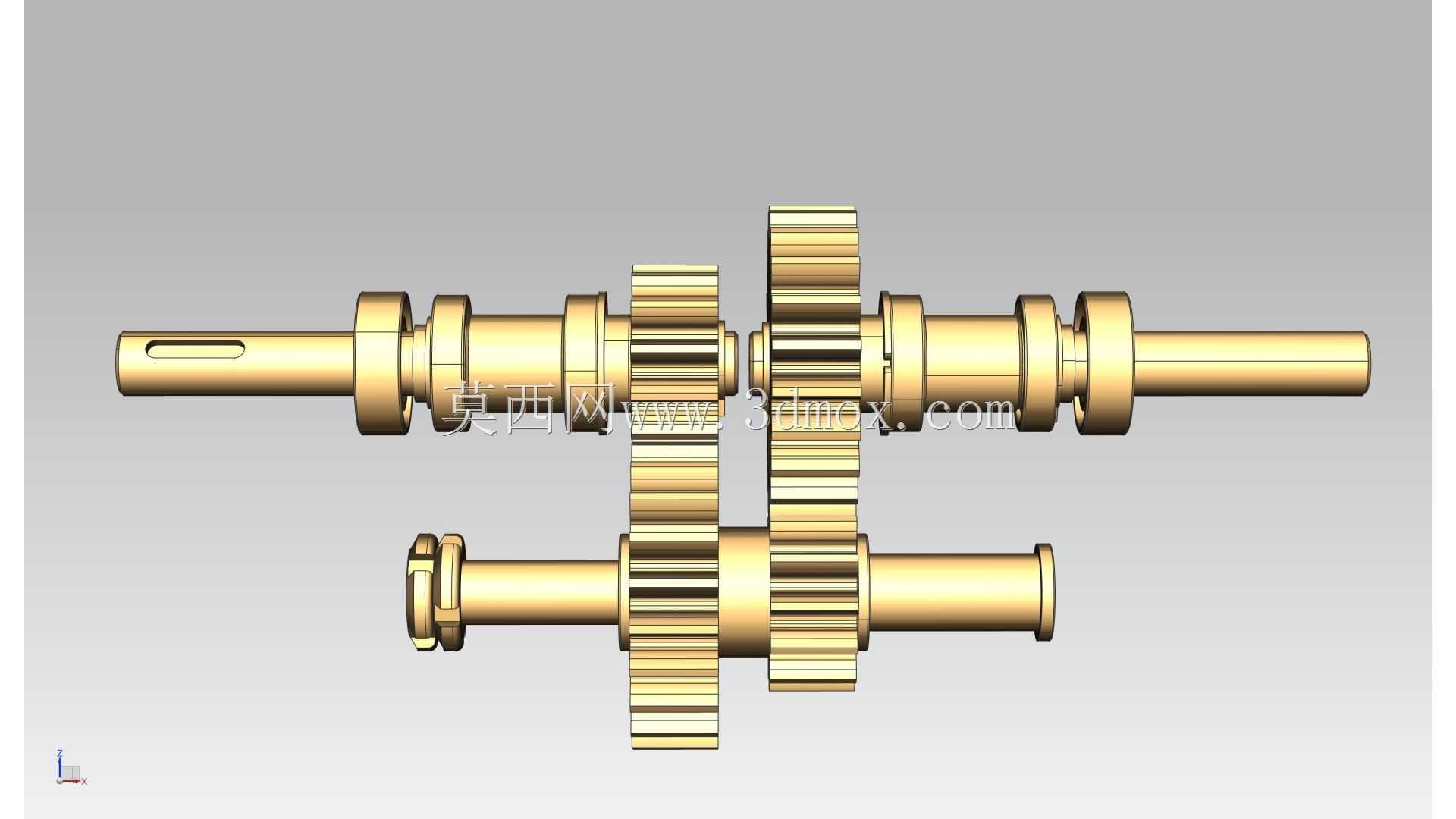

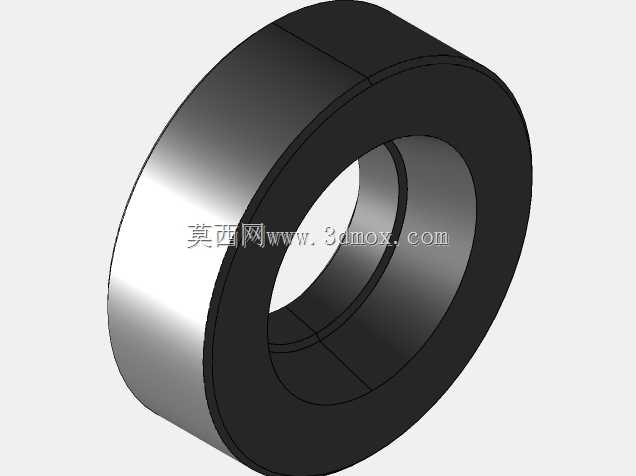

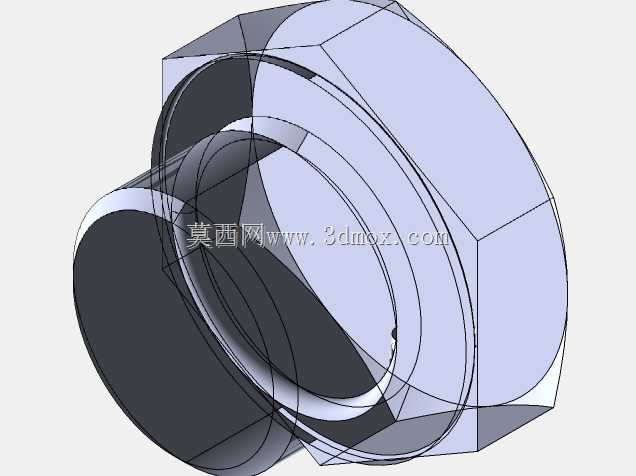

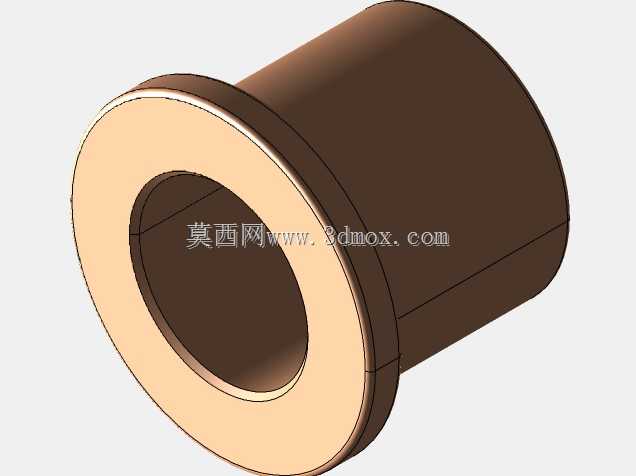

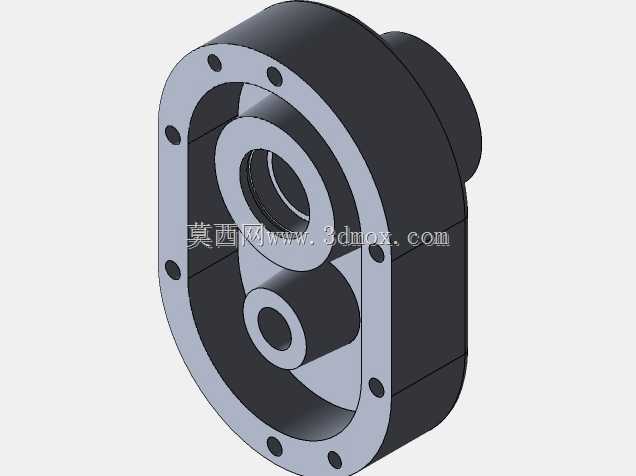

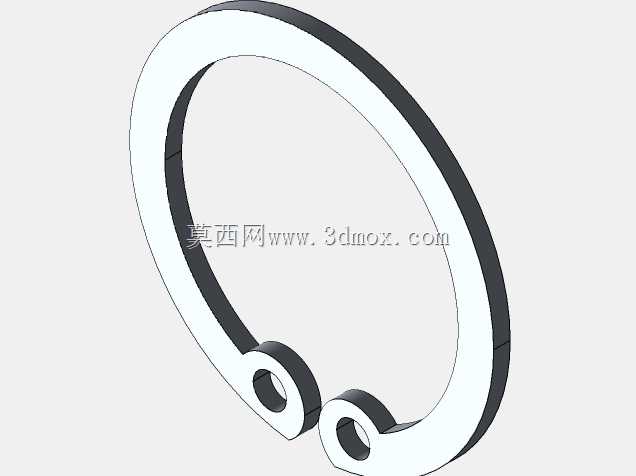

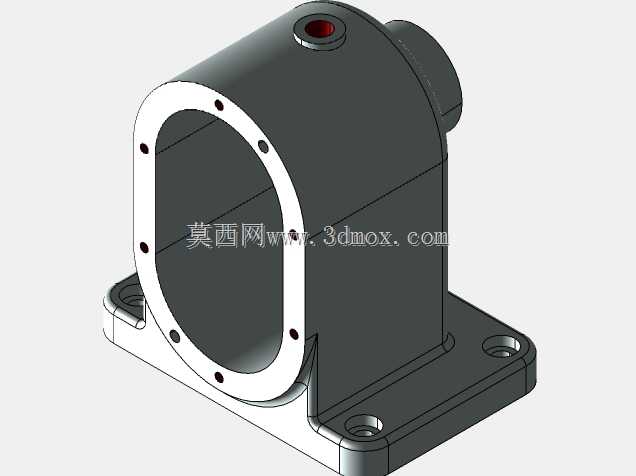

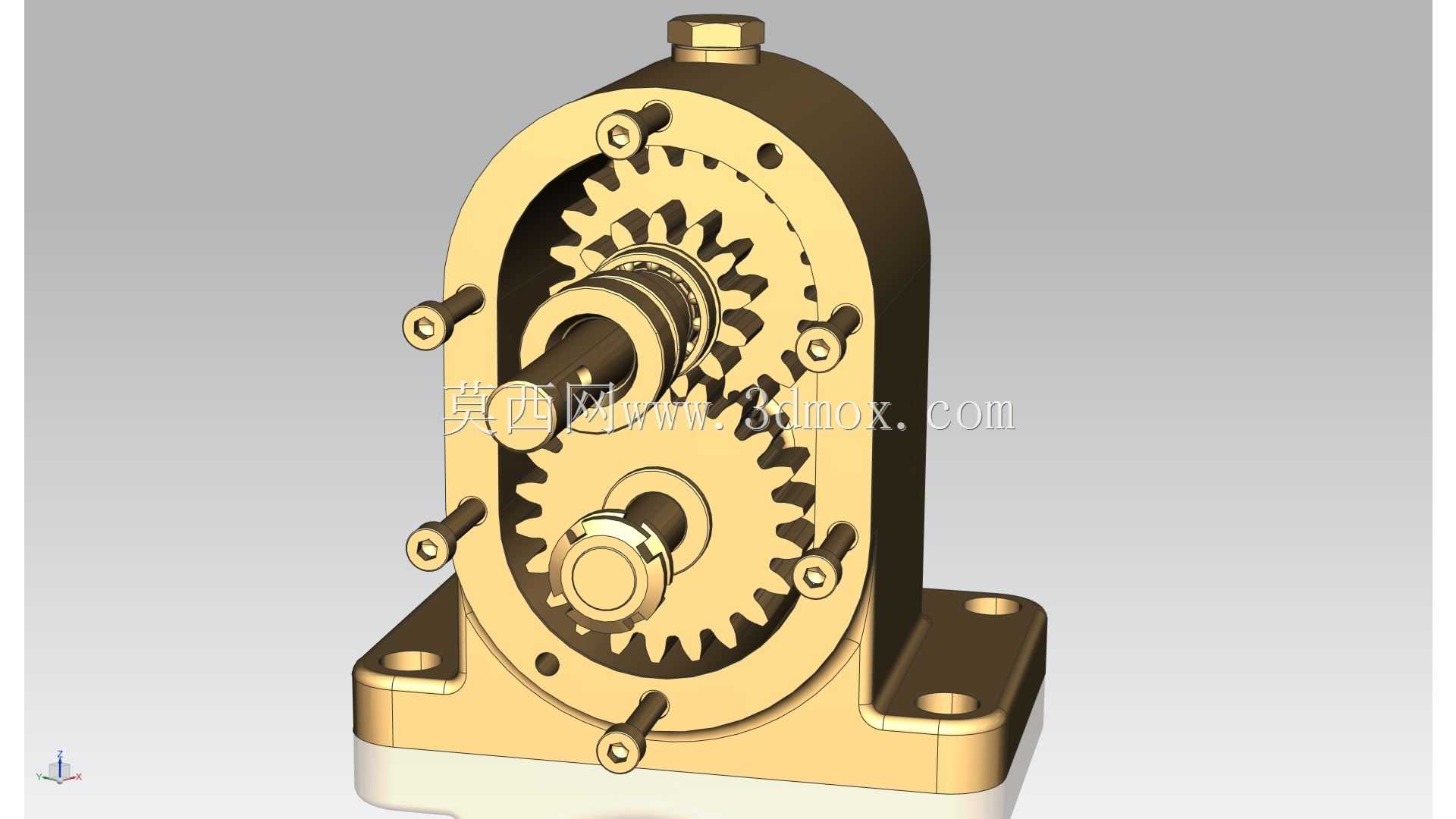

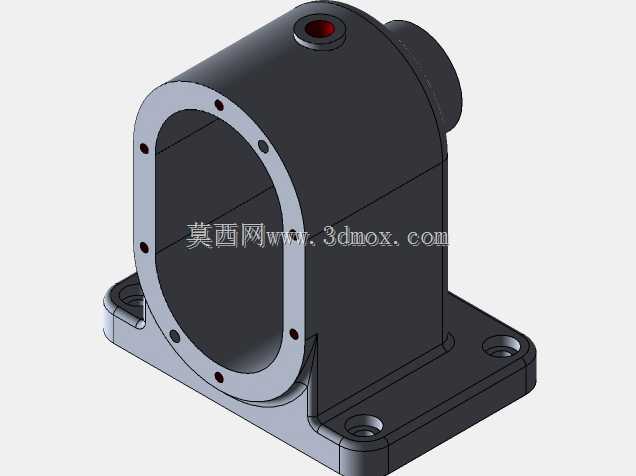

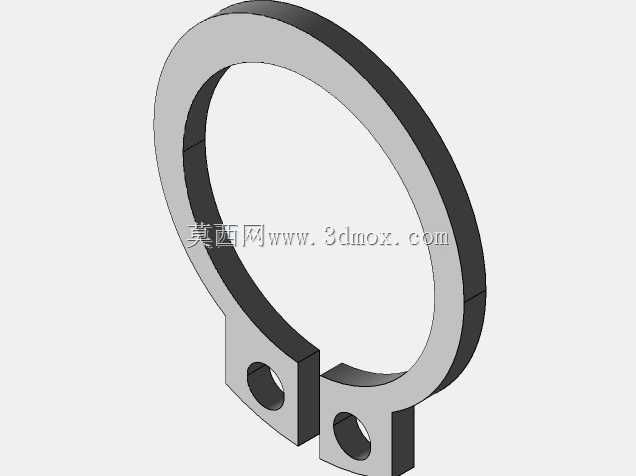

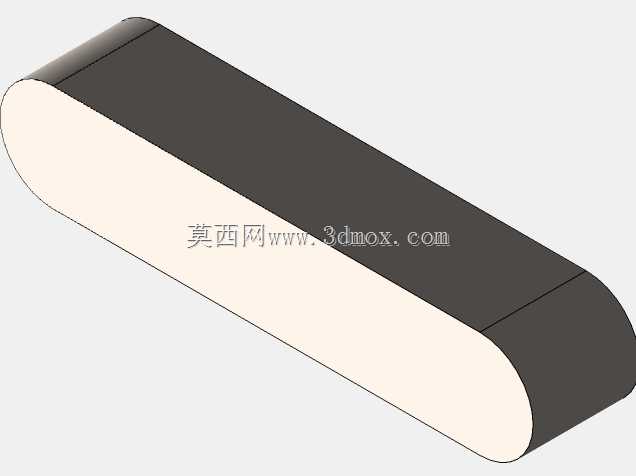

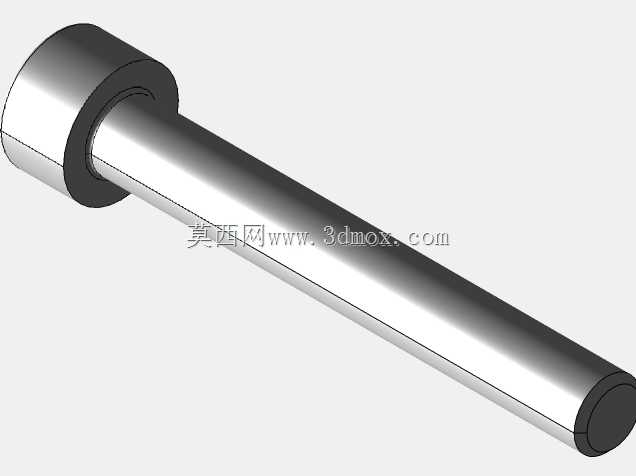

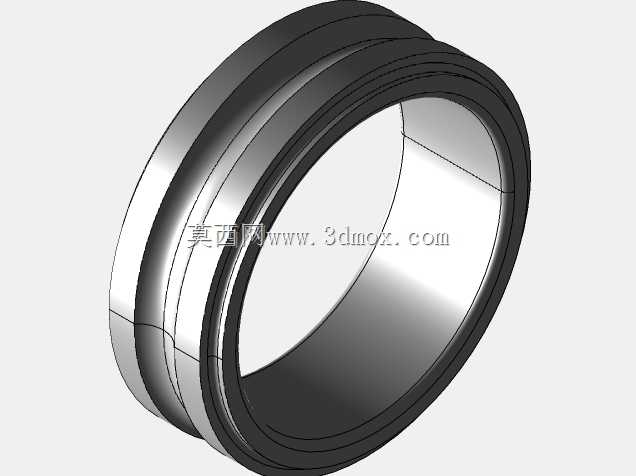

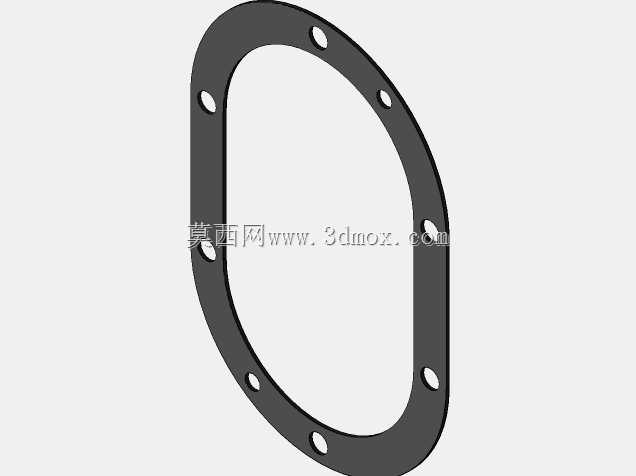

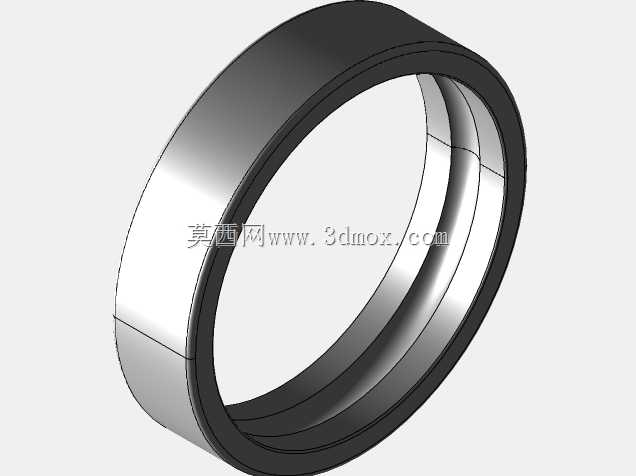

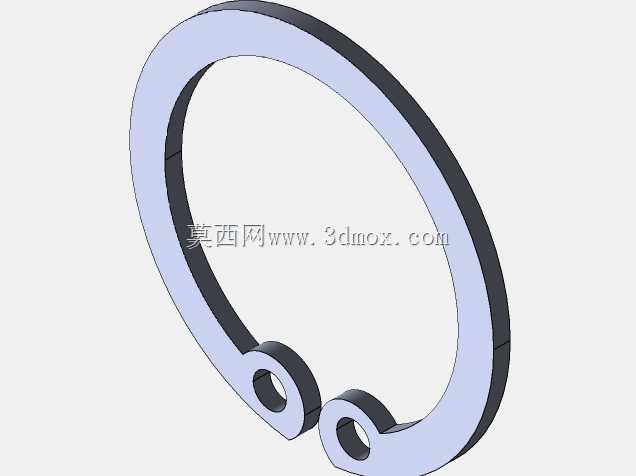

　　这款同轴布局的齿轮传动装置，常被集成在小型输送辊道、桌面级实验设备、轻型物料分拣机构的动力链路中，用来匹配驱动电机的高转速输出与执行端的低转速大扭矩需求，在输入输出轴同轴安装的设备布局场景下，能大幅缩减传动系统的横向占用空间，避免额外的传动换向结构带来的效率损耗与装配复杂度。从结构设计逻辑来看，该装置采用定轴齿轮啮合传动方案，输入轴与输出轴保持同轴线布置，轴系两端通过轴承支撑在箱体壳体内，齿轮组沿轴向依次排布，啮合侧隙通过轴肩与挡圈的尺寸配合控制在合理区间，既保证传动过程的平稳性，也能避免负载波动下齿轮出现打齿、偏磨的问题。箱体采用剖分式结构设计，上下/前后剖分的结合面通过定位销保证装配同轴度，

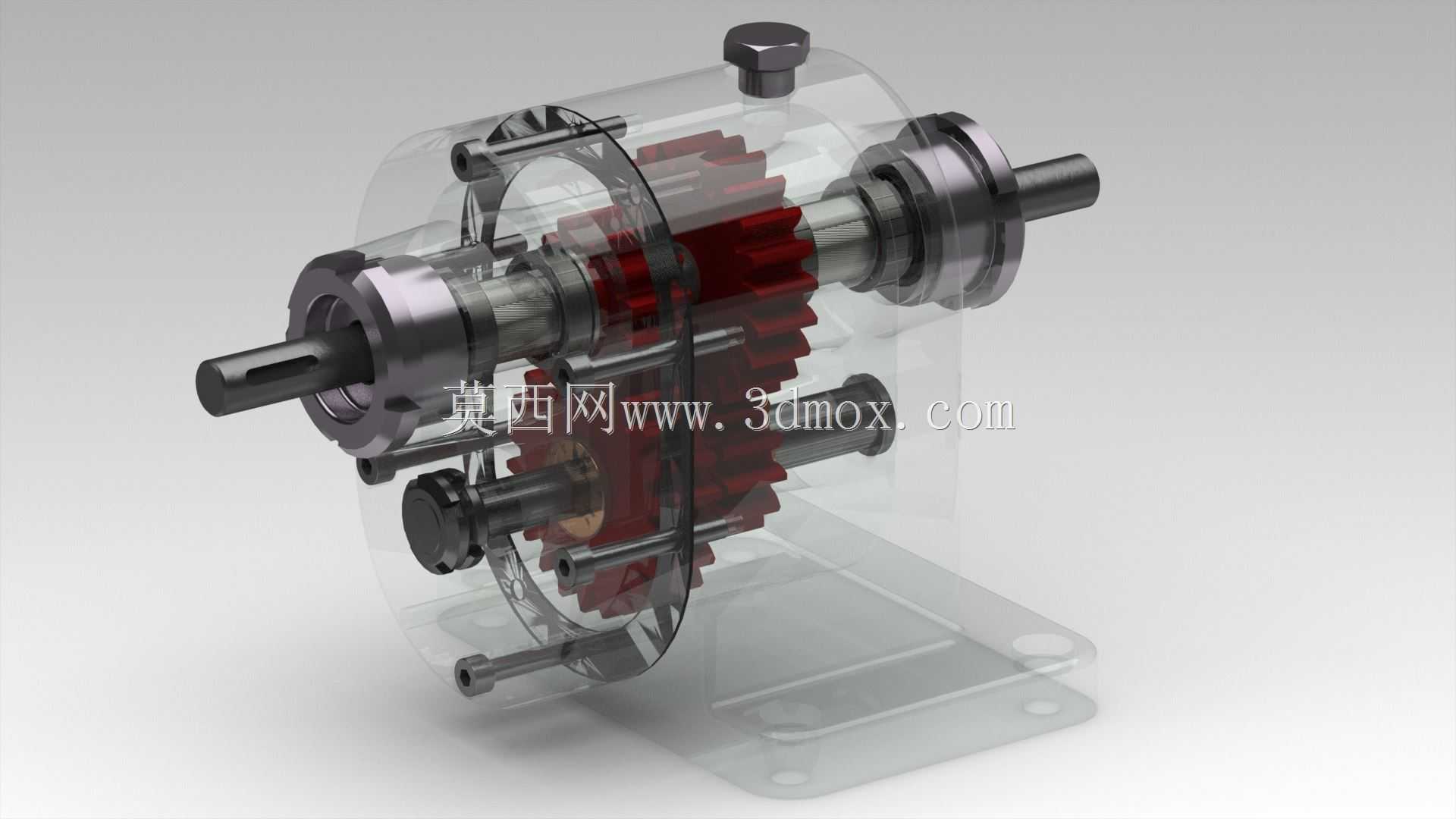

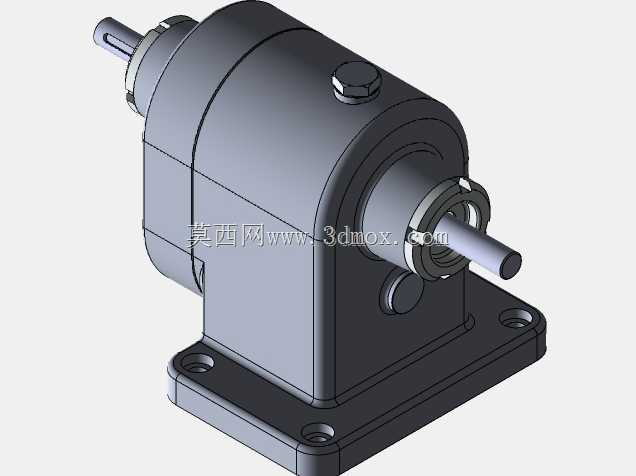

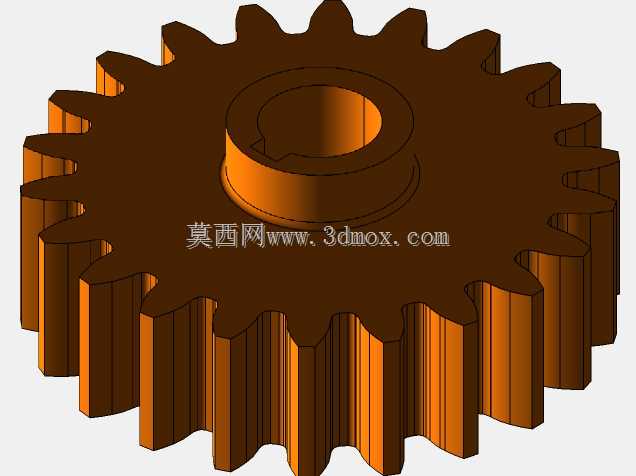

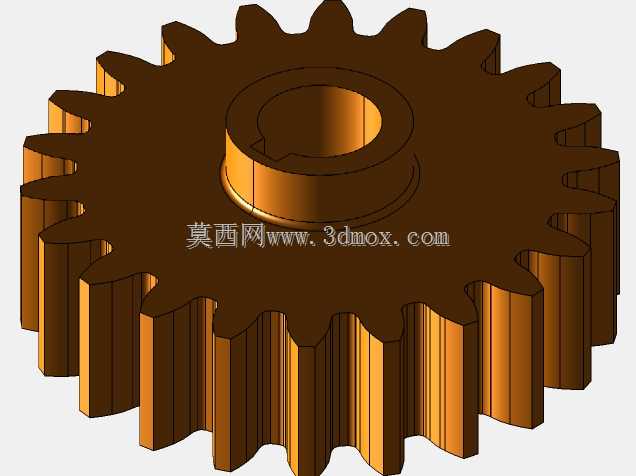

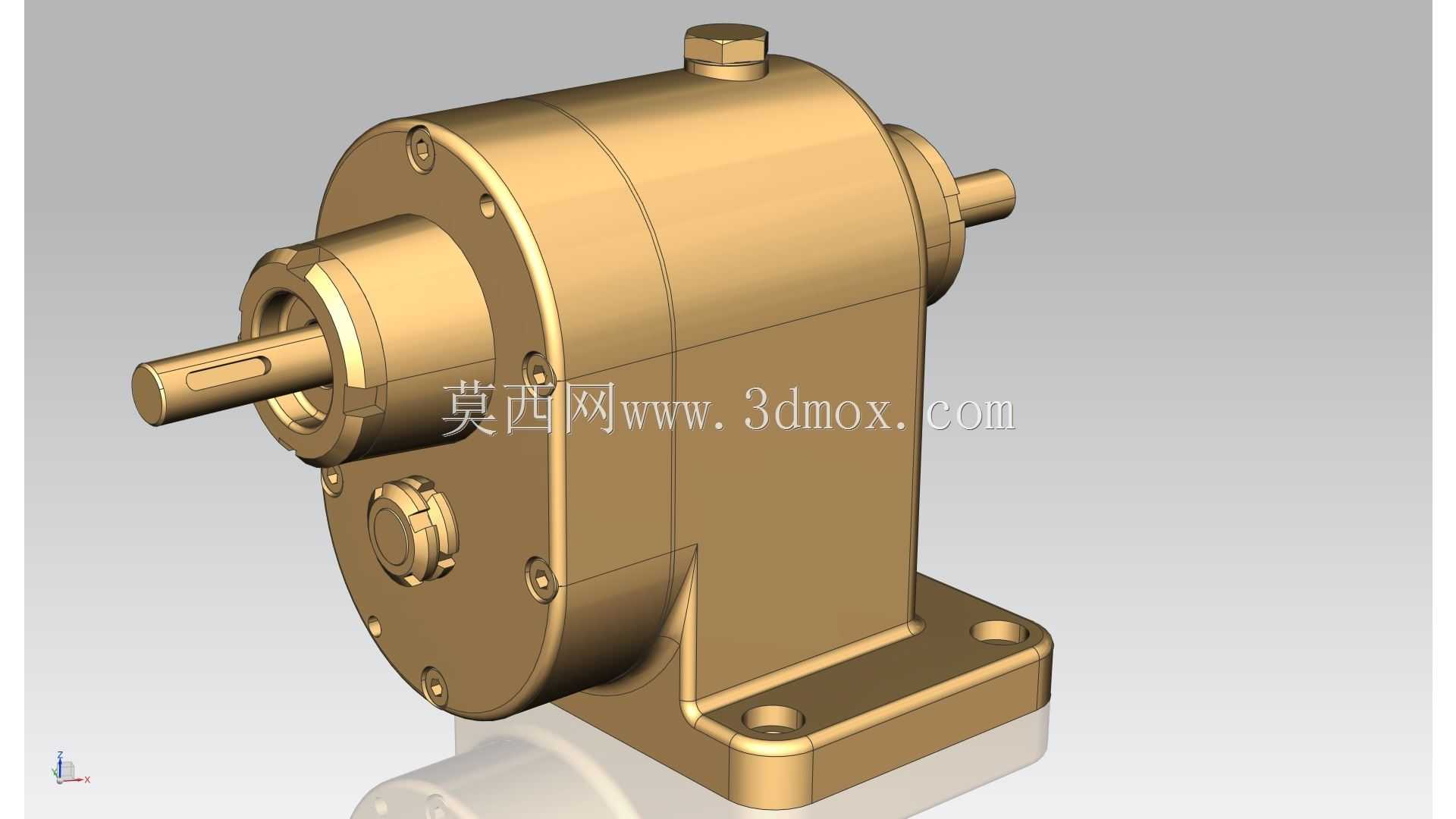

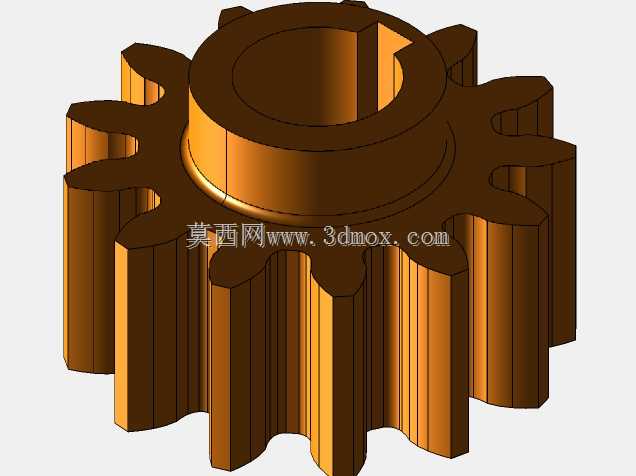

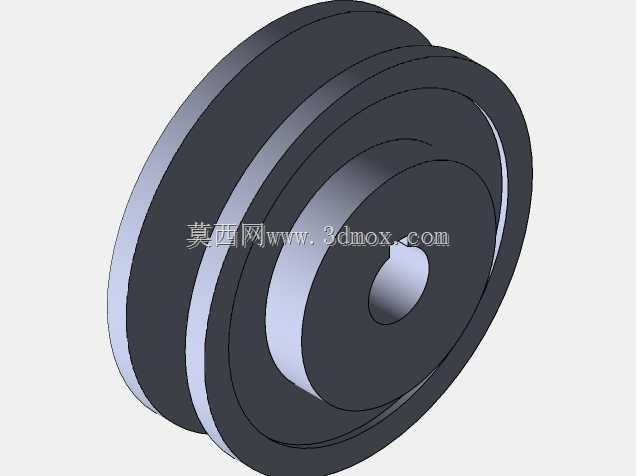

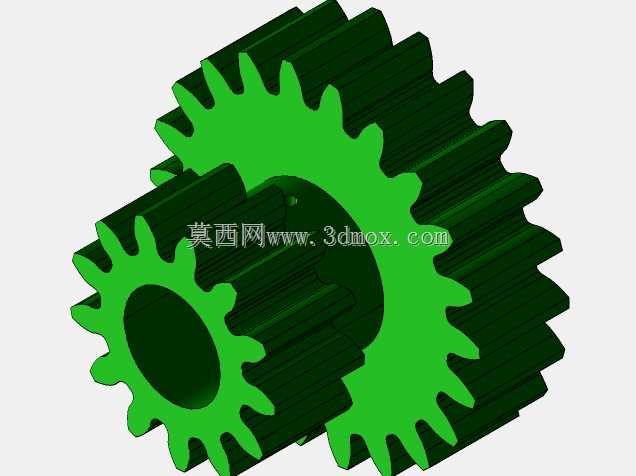

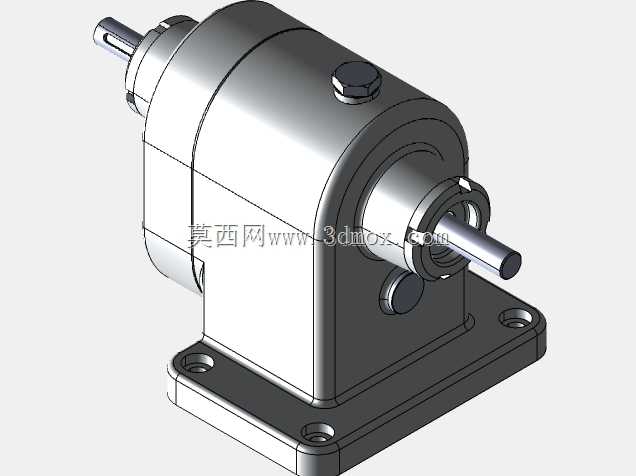

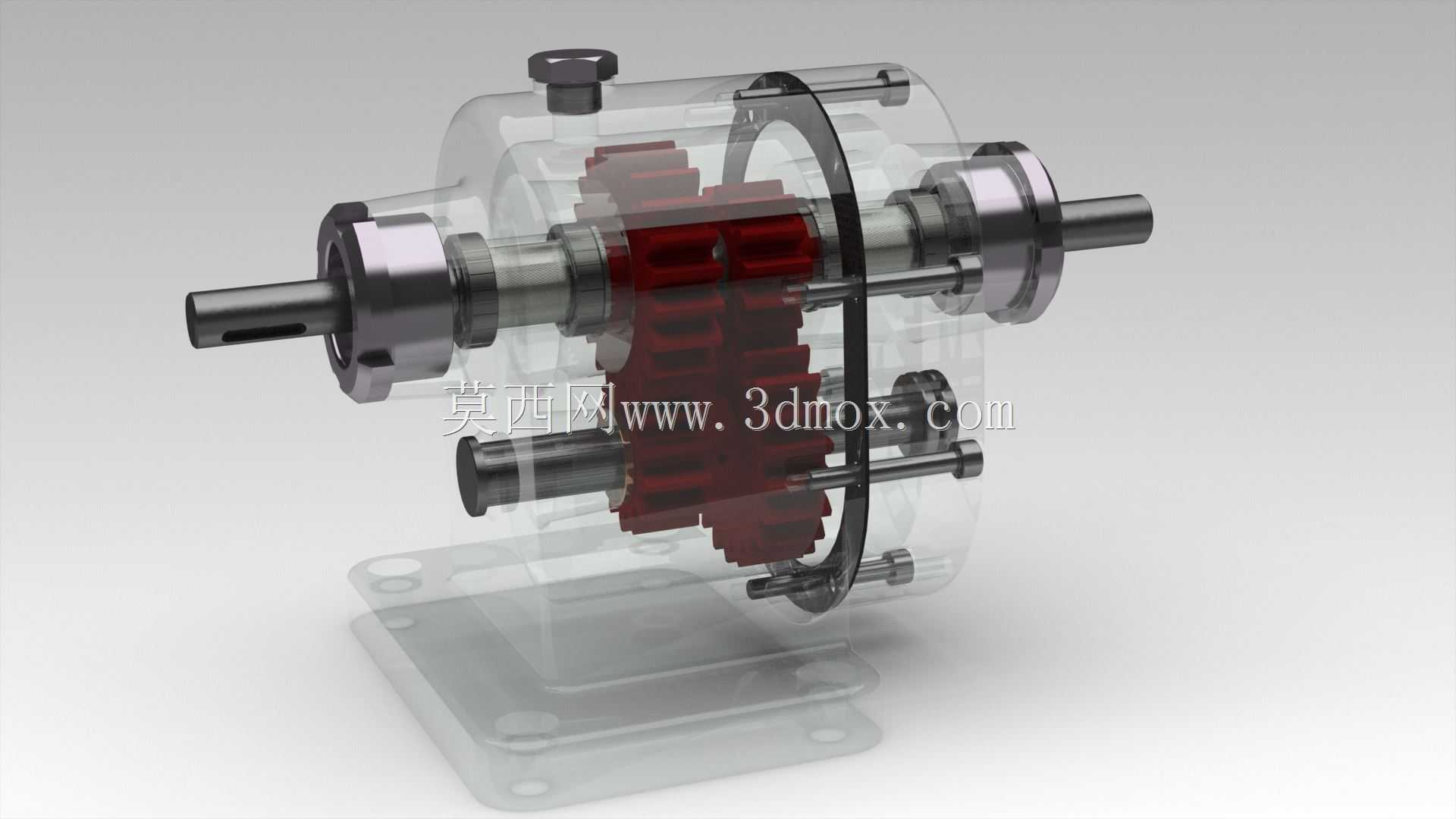

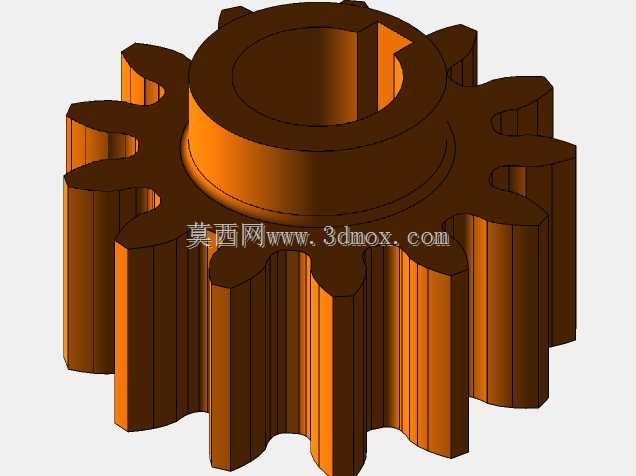

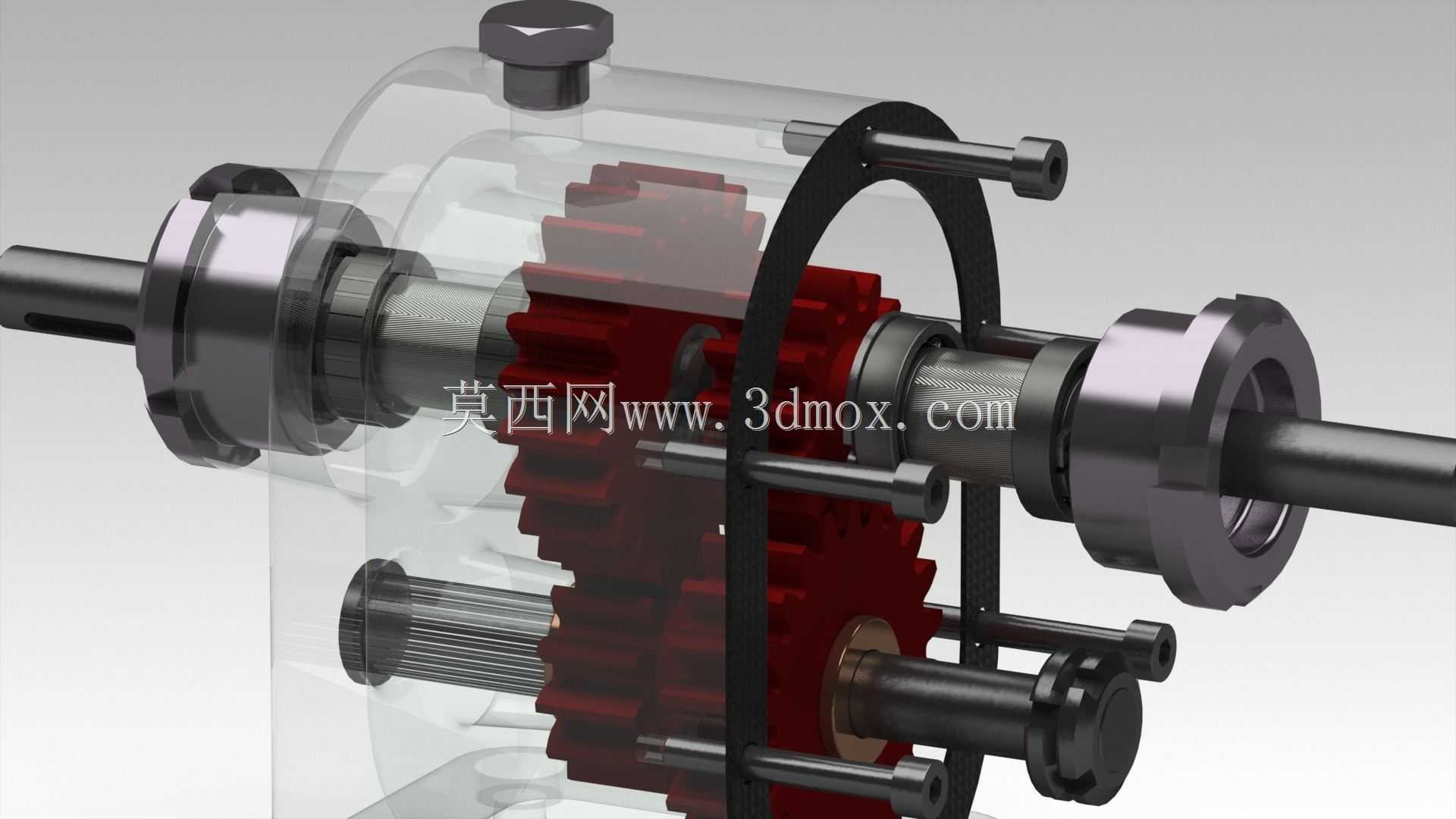

　　周向布置的紧固螺栓为箱体提供足够的刚性支撑，避免传动过程中箱体受齿轮啮合力作用出现形变，影响轴系的对中精度。透明外壳的设计多用于教学演示、结构验证场景，能直观观察内部齿轮的啮合运转状态，实际量产应用中可替换为铸铝或钢制箱体，满足不同负载等级的防护与强度需求。在安装边界上，该装置输入输出轴轴径统一为10mm，可直接匹配同孔径的联轴器、同步带轮等外接传动件，底部带安装孔的固定支座可直接通过螺栓固定在设备安装基板上，不需要额外设计转接安装支架，能缩短设备装配的调试周期。传动比设定为2.86，属于小减速比传动范畴，适合对转速降低幅度要求不高、但需要小幅提升输出扭矩的动力传输场景，齿轮采用直齿圆柱齿轮设计，加工难度低，

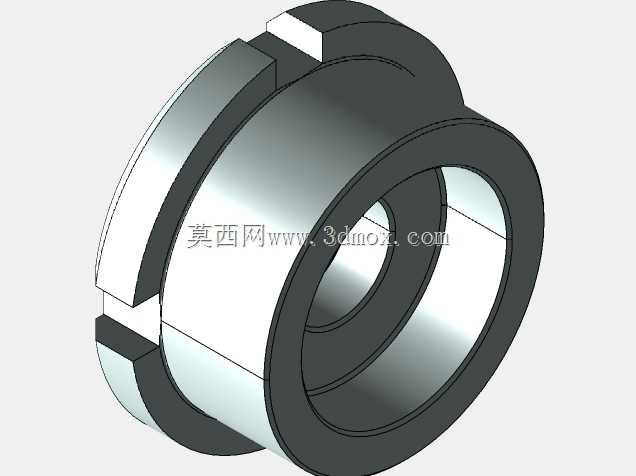

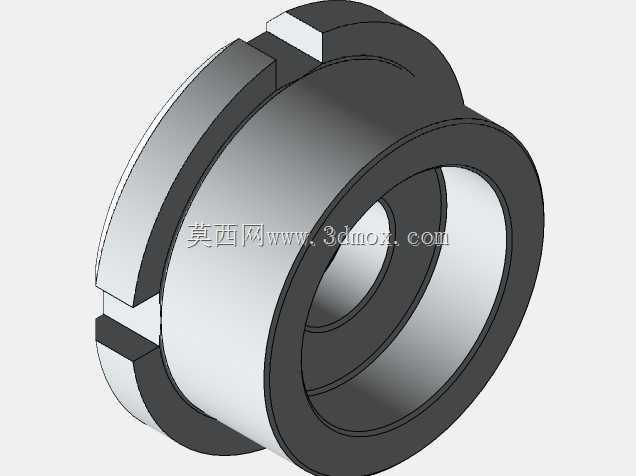

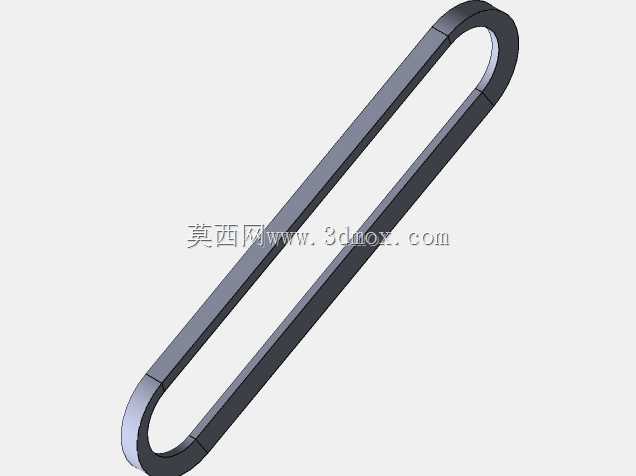

　　装配时不需要调整轴向啮合位置，后期维护更换配件的成本更低，直齿结构的传动效率可达95%以上，在连续运转场景下的发热控制表现更稳定。轴系上的密封结构可阻挡外界粉尘、碎屑进入箱体内部，同时避免箱体内润滑脂泄漏，适配常规车间环境下的长期运转需求，不需要频繁拆解维护。
