带行走轮结构的兰塔电机减速装置

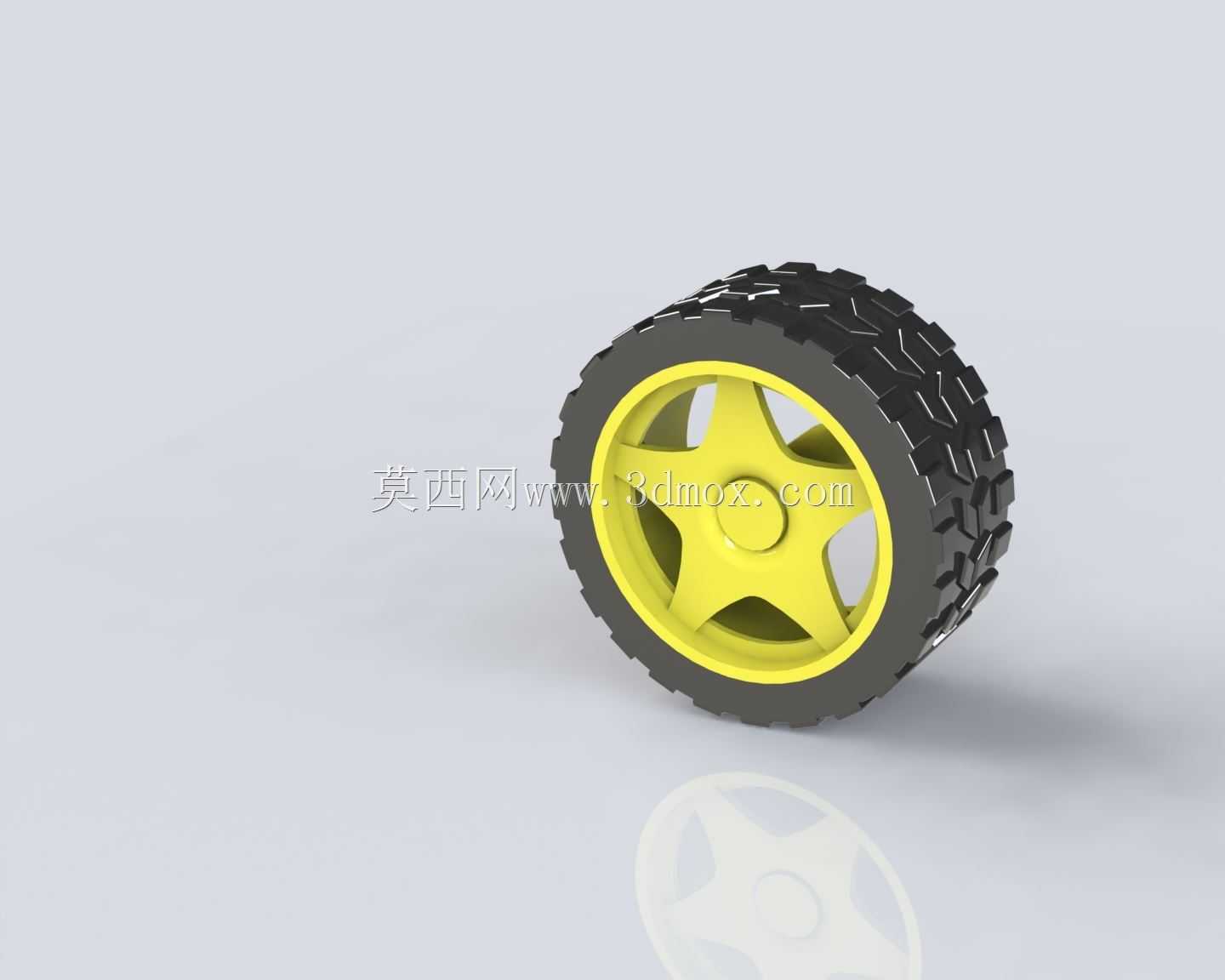

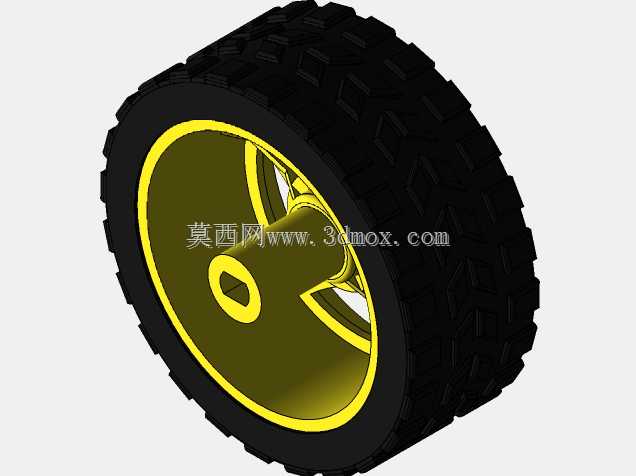

这类集成行走轮的减速结构，常应用在小型巡检AGV、教育类移动机器人、轻型物料转运小车的行走驱动端，区别于常规同轴输出的减速单元，它直接将动力输出端与行走轮做集成化设计，省去了额外的轮组连接法兰与联轴器装配环节，能有效压缩移动底盘的纵向安装空间，对于内部布局紧凑的小型移动设备来说，这种结构能大幅降低底盘设计的空间预留难度。从功能特性上看，该结构将减速传动的扭矩放大作用直接作用于轮体接触地面的驱动端，动力传输路径更短，传动过程中的功率损耗相比分体式轮组+减速单元的方案更低，同时轮体与减速输出端的同轴度更容易得到保证，运行过程中不会出现轮体偏摆、传动异响的问题。设计层面上，轮辋采用五星辐条式结构，在保证轮体支撑强度的前提下，尽可能削减了非受力区域的材料用量，既降低了整体转动惯量，让启停阶段的动力响应更灵敏，也能控制轮组自身重量，减少减速单元的不必要负载。轮胎表面做了块状防滑纹理设计，能在环氧地坪、硬质水泥地面等常规室内作业场景下提供足够的抓地力，避免起步、制动阶段出现打滑空转的情况。安装边界方面，该结构的安装定位面集中在减速单元的壳体端面，安装孔位采用圆周均布设计，适配市面上多数小型直流驱动电机的安装尺寸，轮体的径向突出尺寸控制在常规小型移动底盘的轮腔预留范围内，不需要额外加宽轮腔结构，轮体的轴向宽度也做了收窄处理，不会占用底盘内部的电池、控制板安装空间。实际选型应用时，需要注意匹配对应功率的驱动电机，保证减速单元输出的扭矩能满足设备满载行走的牵引力需求，同时轮轴的配合公差要控制在合理区间，既要保证传动过程无旷量，也要避免过盈量过大导致装配困难、运行过程中轴承发热过快的问题。辐条位置的圆角过渡处理也能避免应力集中，在设备经过小幅度颠簸路面时，辐条可以吸收部分冲击载荷，避免硬连接结构出现断裂风险，轮胎采用的弹性材质也能缓冲路面传来的震动，减少震动传递到减速单元内部齿轮结构的概率，延长齿轮副的使用寿命。
