马耳他十字间歇传动机构结构设计

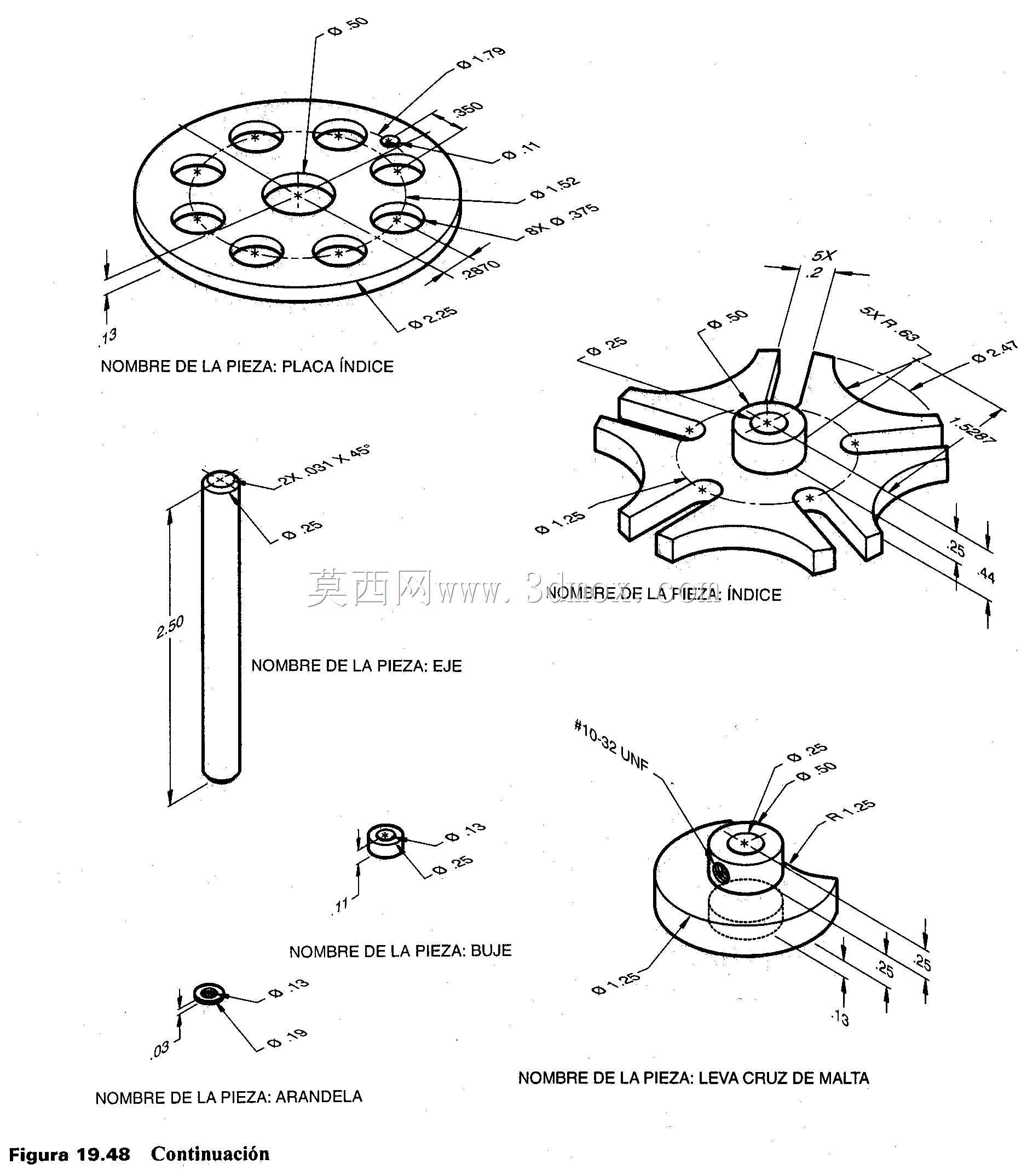

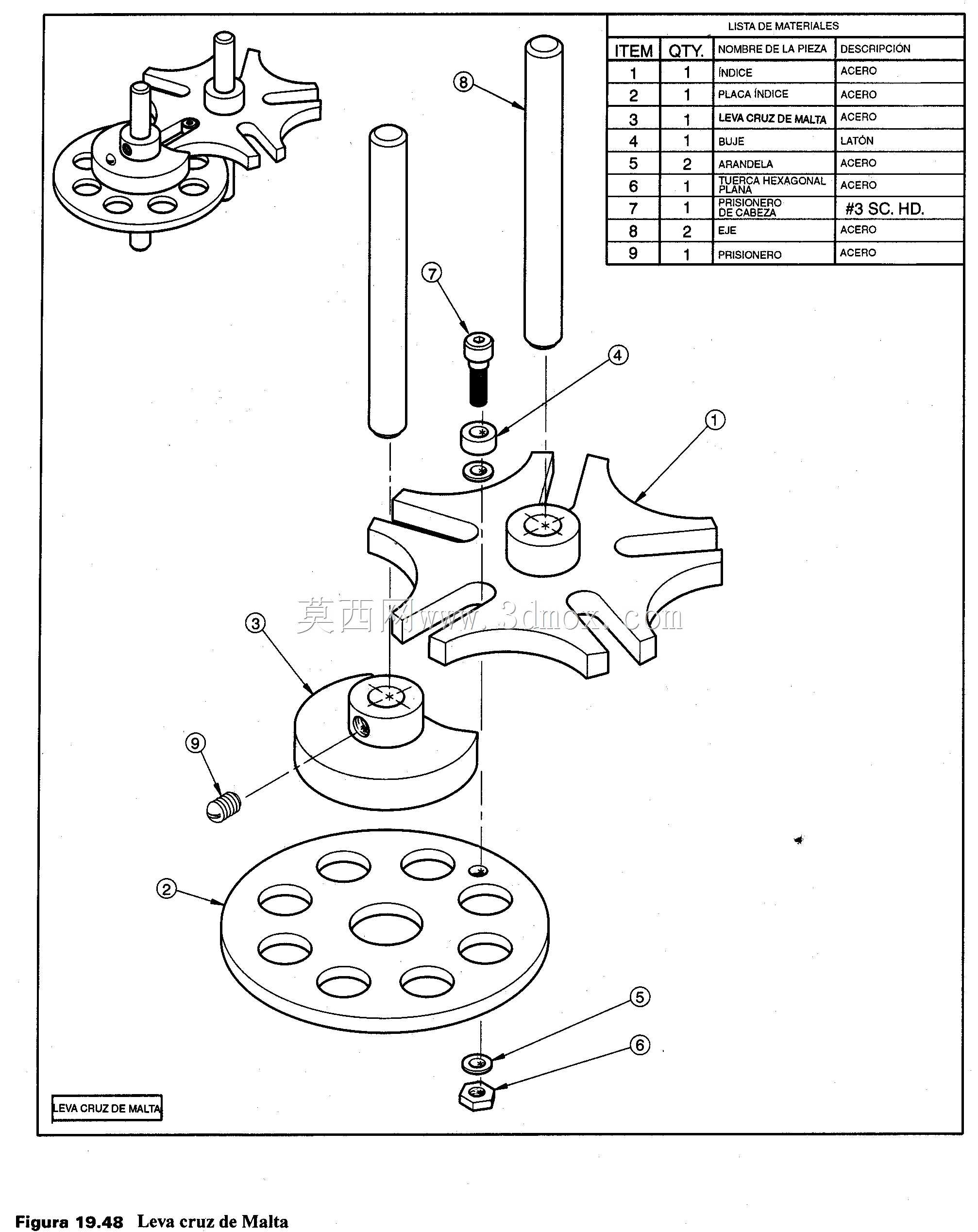

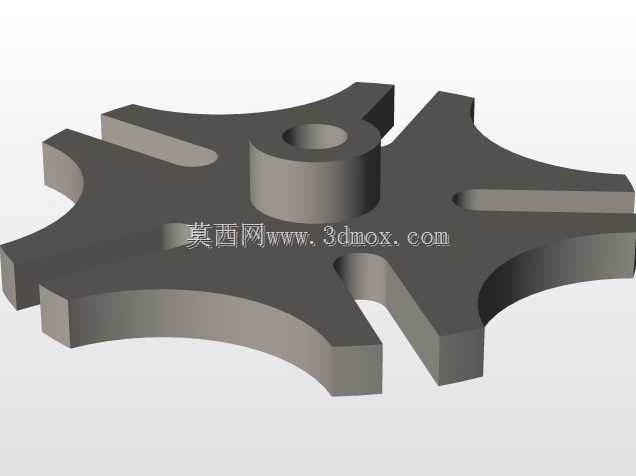

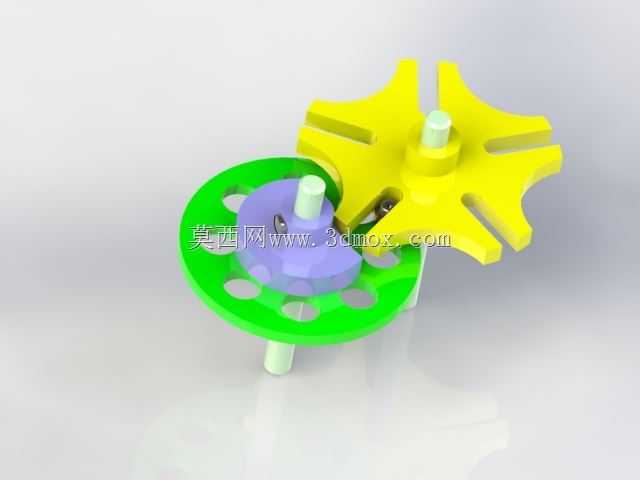

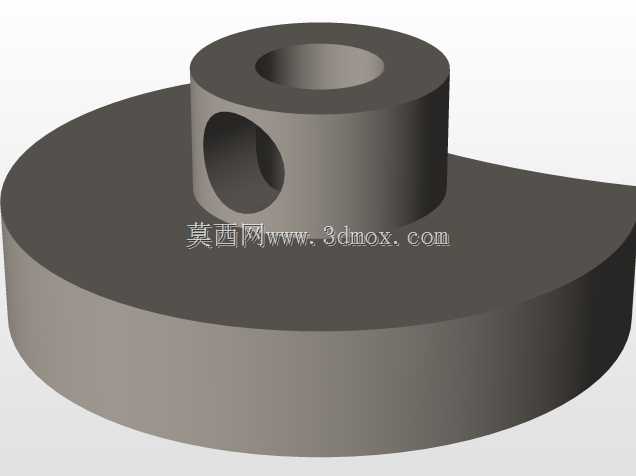

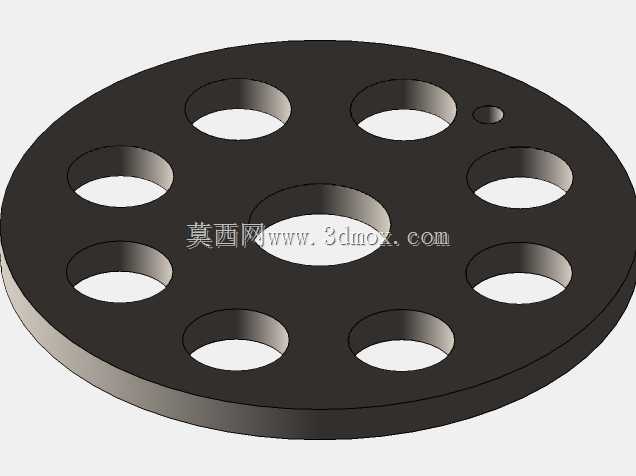

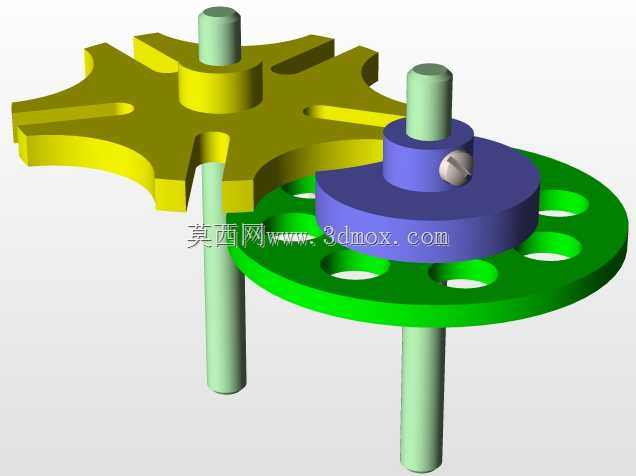

这套间歇传动结构核心采用马耳他十字槽轮原理，是自动化设备中实现步进间歇送料、工位转位的核心执行部件，常见于多工位装配机、包装机械的分度转台、印刷设备的走纸机构、电影放映机的胶片拉取结构中，用来将主动件的连续匀速转动，转换为从动件的周期性间歇转动，满足工位切换时的停顿定位需求。从结构组成来看，主动端的带锁止弧的拨盘与从动端的带径向槽的十字槽轮配合，搭配上下同轴的安装轴、锁止定位弧面，拨盘上的圆柱销在进入槽轮径向槽时带动槽轮转动，当销脱离径向槽后，槽轮上的内凹锁止弧被拨盘的外凸锁止弧卡住，槽轮保持静止锁止状态，直到下一个圆柱销进入下一个径向槽，完成一个分度周期的动作。设计过程中首先要确定槽轮的槽数，常规应用中多采用4槽结构，对应每次转位90度，可根据工位数量调整槽数，但槽数过少会导致传动冲击过大，槽数过多则会让机构整体尺寸偏大，锁止定位精度下降。径向槽的尺寸需要与拨盘圆柱销的直径做间隙配合，间隙量控制在0.02-0.05mm之间，既保证销能顺利滑入滑出槽道，又避免间隙过大导致转位到位后出现窜动间隙。锁止弧的配合面需要保证同轴度，弧面间隙均匀，避免锁止阶段出现卡滞或者晃动。安装边界方面，两轴的中心距是核心安装参数，直接决定槽轮与拨盘的啮合状态，中心距偏差过大会导致圆柱销进入槽道时出现卡滞，甚至无法带动槽轮转动，安装时需要保证两根转轴的平行度公差在0.01mm/100mm范围内，轴端的轴向窜动量控制在0.03mm以内，避免传动过程中出现轴向错位。槽轮的端面与拨盘的端面需要保持齐平，偏差不超过0.1mm，防止圆柱销与槽道端面发生剐蹭磨损。实际应用中，这类机构的传动转速不宜过高，主动轴转速通常控制在100rpm以内，转速过高会导致圆柱销进入槽道瞬间的冲击载荷急剧增大，加剧槽轮槽道的磨损，同时产生较大的振动与噪音，若需要高速间歇分度场景，则需要搭配缓冲结构或者选用凸轮分度机构替代。在选型适配时，需要根据负载的转动惯量匹配槽轮的厚度与轴径，转动惯量较大的转台需要增大槽轮的厚度，提升结构刚性，同时转轴需要搭配深沟球轴承做回转支撑，降低转动阻力，提升长期运行的稳定性。槽轮与拨盘的材质通常选用45号钢做调质处理，表面淬火提升槽道与锁止弧面的耐磨性，轻载场景下也可选用POM或者尼龙材质加工，降低运行噪音，无需额外润滑。
