铰接式缓冲冲击连接支座结构设计

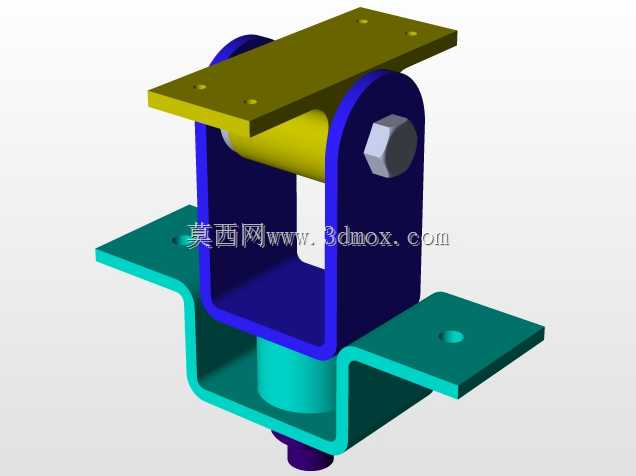

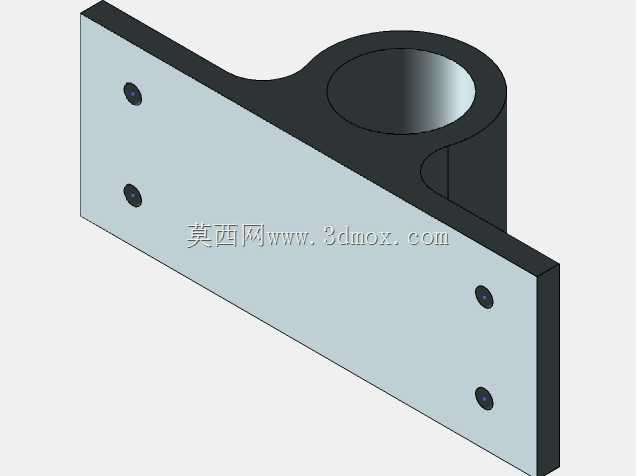

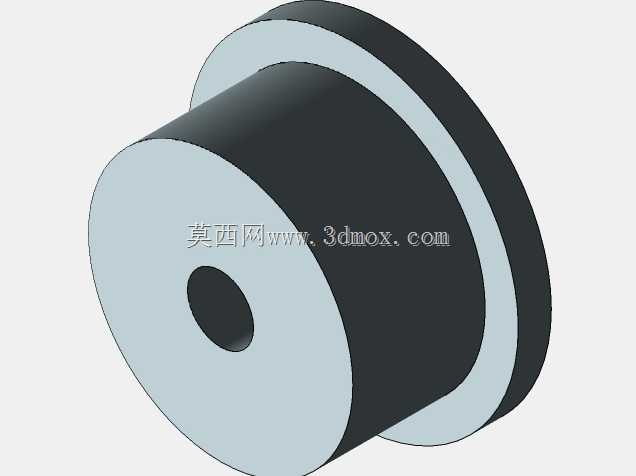

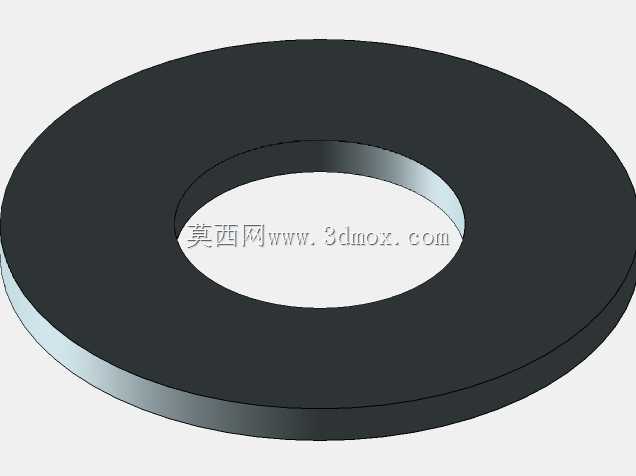

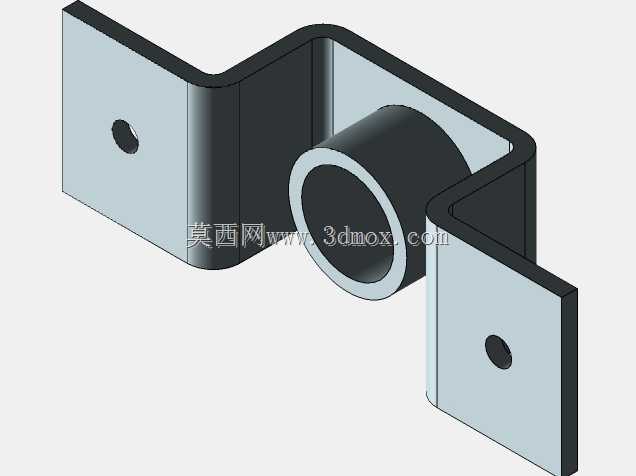

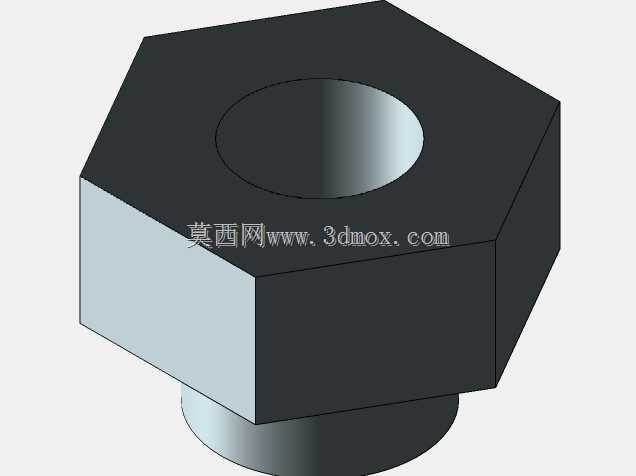

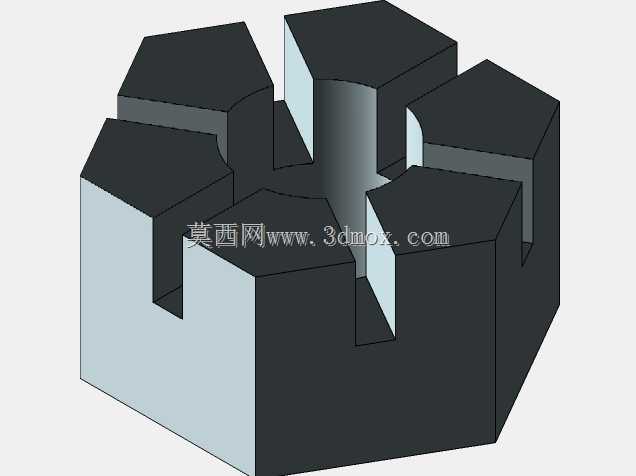

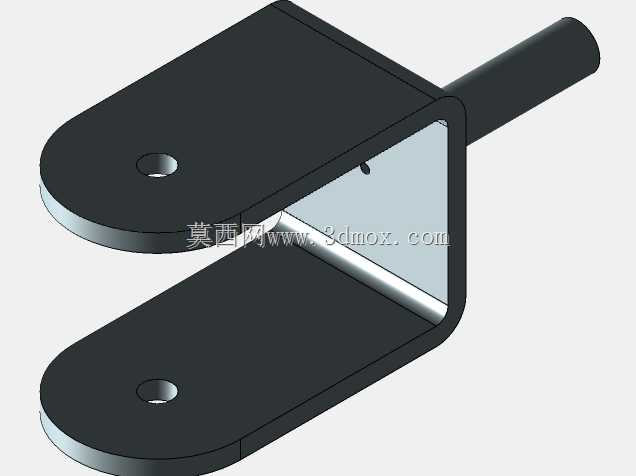

该结构多用于需要承受往复冲击载荷的设备连接部位，常见于物流输送线的挡停机构、小型冲压设备的缓冲限位单元、自动化产线的工件阻挡工位，核心作用是在两个相对安装的固定基面之间传递冲击载荷，同时通过铰接结构释放安装面的平行度误差，避免刚性连接带来的应力集中问题。整体采用上下双安装板配合中间U型铰接架的结构形式，下方安装板为带折弯的Z型结构，两侧伸出带安装孔的翼板，可直接通过螺栓固定在设备机架的基准面上，折弯段的高度预留了铰接销轴的转动空间，避免销轴转动时与安装基面发生干涉。上方安装板为平板结构，四个角位设置沉头安装孔，用于对接需要承受冲击的执行元件，比如缓冲挡块、冲击压头或者限位撞块，平板与下方U型架之间通过圆柱形销轴实现铰接，销轴端部采用外六角螺栓头结构，方便装配时施加预紧力，同时销轴与U型架的配合间隙控制在合理范围，既保证铰接转动的灵活性，又避免间隙过大带来的冲击异响。设计时优先考虑了载荷传递路径，冲击载荷从上方安装板输入后，通过销轴均匀传递到两侧的U型立板上，再顺着立板传导到下方的Z型安装座，最终分散到设备机架的整个安装面，避免局部应力过大导致结构变形。安装边界方面，下方Z型安装板的两翼板安装孔中心距适配常规工业铝型材的槽距，也可适配钢板焊接机架的常用安装孔位，不需要额外加工过渡连接板即可直接装配；上方平板的安装孔位可兼容多数标准规格的缓冲元件、阻挡气缸的安装尺寸，减少二次改孔的工作量。铰接结构的转动角度预留了足够余量，可抵消上下安装面在装配时产生的小角度倾斜误差，即使机架安装面存在一定的平面度公差，也不会在连接螺栓处产生额外的装配内应力，长期承受往复冲击时也不容易出现螺栓断裂、焊缝开裂的问题。结构的受力部位均做了等强度设计，U型立板的厚度根据常见的中小吨位冲击载荷计算取值，既不会因为壁厚过大造成材料浪费，也不会因为壁厚不足在长期冲击下出现弯折变形，销轴的直径经过剪切强度校核，可承受额定范围内的径向冲击载荷，不会出现销轴剪断的失效情况。
