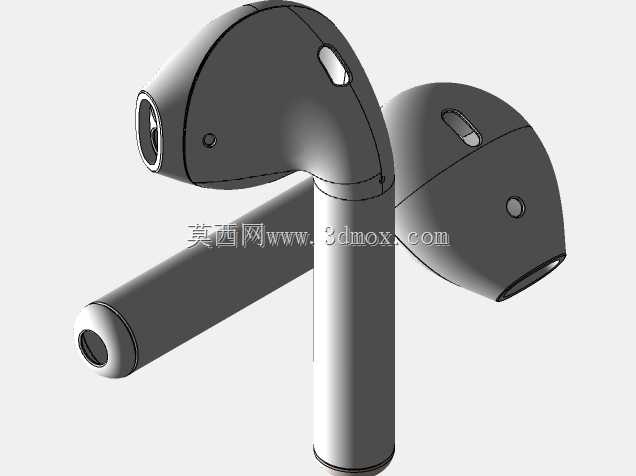

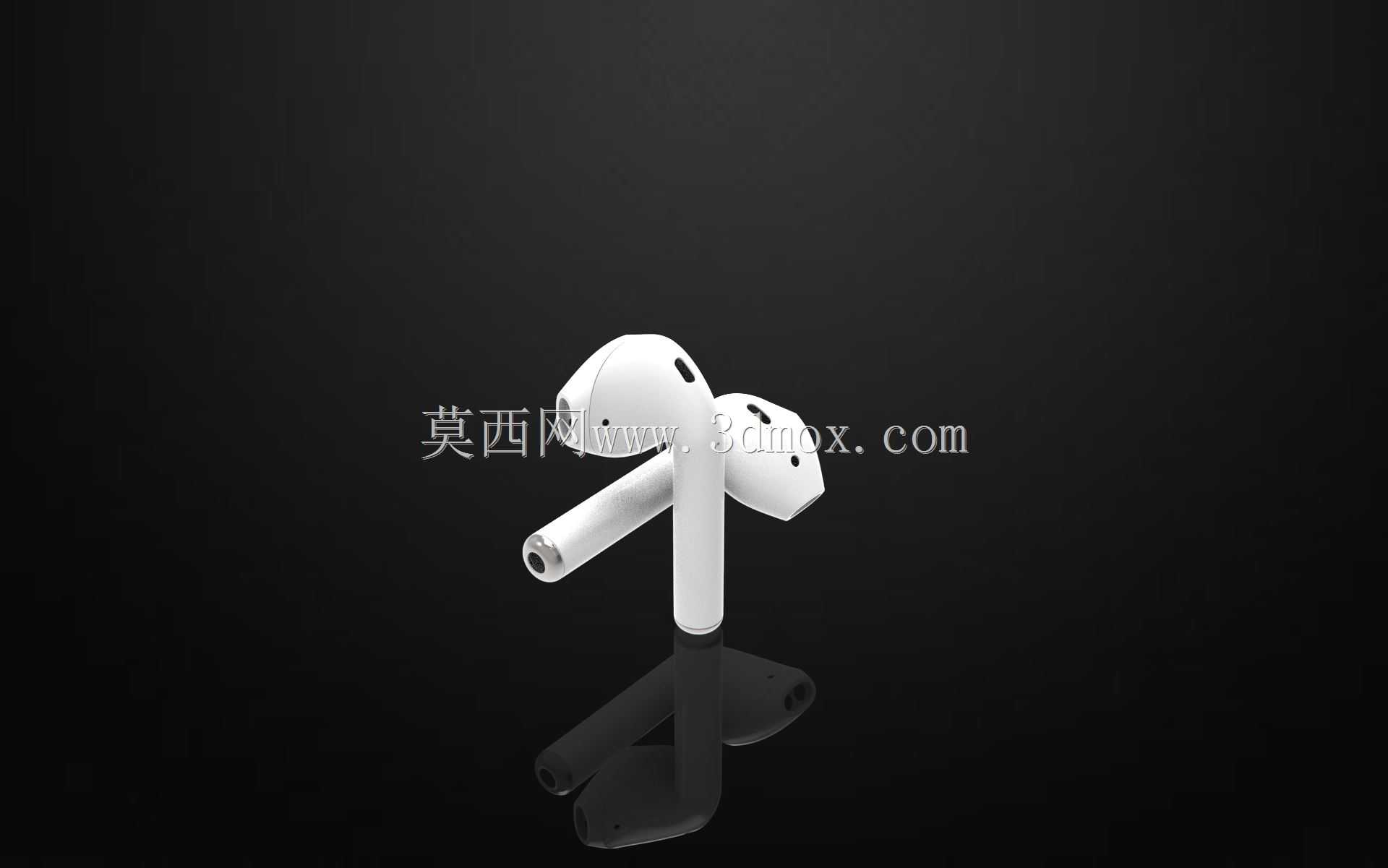

半入耳式真无线蓝牙耳机外观结构建模

本次建模的半入耳式真无线蓝牙耳机，核心面向日常消费级音频穿戴场景，覆盖通勤便携、办公通话、运动轻佩戴等多类使用需求，建模过程中优先还原产品实际使用中的人机交互逻辑与结构装配边界。从功能特性来看，半入耳形态的设计核心是平衡佩戴稳定性与耳道压迫感，建模时需重点把控耳塞腔体与耳甲腔的贴合弧度，耳机柄的长度控制在耳廓自然下垂的适配区间，避免过长导致的佩戴剐蹭或过短造成的取放不便。出声孔位置对准耳道入口区域，开孔边缘做0.2mm的倒角过渡，既避免注塑生产时的毛边问题，也能减少佩戴时的硬质棱角触感。耳机柄底部的充电触点与麦克风开孔位置，严格对齐实际装配时的内部元器件布局，麦克风拾音孔朝向嘴部方向，保证通话拾音的指向性，充电触点采用内凹式设计，避免日常使用中的触点磨损短路。设计思路上优先遵循消费电子的量产可行性，整体壳体采用上下分模结构，分模线设置在耳机腔体与柄部的衔接过渡处，隐藏在视觉非主视面，保证外观面的整体性。壳体壁厚均匀控制在1.2mm，既满足ABS注塑成型的壁厚要求，避免缩痕、缺胶等生产缺陷，也为内部的蓝牙主板、纽扣电池、扬声器单元预留足够的装配空间，内部筋位的布局对应电池与主板的固定点位，筋位厚度0.8mm，与壳体连接处做圆角过渡，减少应力集中。外形尺寸方面，单只耳机整体长度控制在40mm左右，耳塞腔体最大直径16mm，耳机柄直径6mm，所有曲面过渡均采用G2连续曲率，保证外观面的顺滑质感，没有突兀的棱角转折。建模过程中同步考虑了与充电盒的装配适配边界，耳机外轮廓的弧度与充电盒内槽的贴合间隙预留0.3mm，保证取放顺畅的同时不会在盒内出现晃动异响，耳机柄尾部的磁吸定位点位与充电盒内的磁石位置一一对应，保证放入时能够自动吸附对齐充电触点。细节处理上，耳机表面的泄压孔、传感器开孔的位置与尺寸均按照实际量产产品的参数还原，开孔直径0.8mm，孔壁做拔模斜度处理，方便模具加工出模，耳机本体的合模缝位置预留0.05mm的断差余量，匹配后续表面喷涂工艺的涂层厚度，保证最终成品的合模缝手感顺滑无刮蹭。
