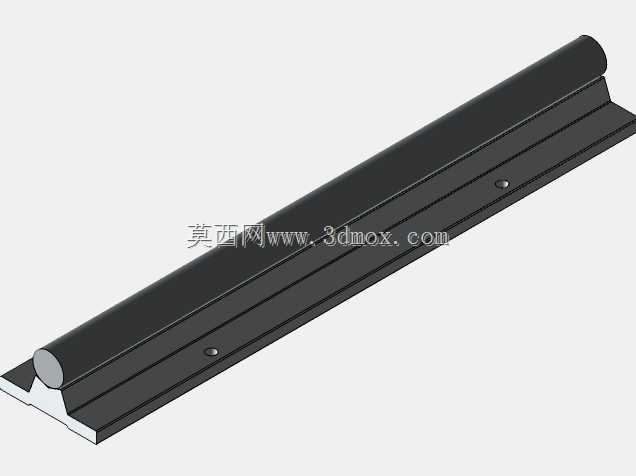

SBR16型直线导轨三维结构设计

在自动化输送、精密机床进给、包装设备往复工位这类需要稳定直线往复运动的场景里，导向部件的刚性与运行顺滑度直接决定整套机构的运行精度与寿命，SBR16规格的直线导轨正是这类轻载线性传动场景里应用极广的标准件。这款导轨采用铝制基座搭配圆柱光轴的组合结构，基座部分做了带安装沉孔的一体化型材设计，安装时可直接通过沉头螺栓将基座固定在设备安装面，不需要额外加工复杂的定位槽，适配多数通用设备的安装基面公差要求，能大幅降低现场安装的调校工作量。配套的圆柱光轴采用轴承钢材质加工，表面做了淬硬处理，硬度均匀，能承受径向的载荷冲击，和滑块内部的直线轴承配合时，滚动摩擦阻力小，低速运行不会出现爬行卡顿的问题，适合中低速、轻载的往复运动工况。从结构设计逻辑来看，这款导轨的铝基座截面做了加强筋结构，在控制整体重量的同时保证了基座的直线度，不会因为长期受力出现中部下挠变形；光轴和铝基座的配合采用嵌入式安装，配合面做了过盈定位，避免光轴在长期往复受力后出现松动移位。安装边界上，这款导轨的基座宽度、安装孔间距都遵循SBR系列的通用标准，同规格的产品可以直接互换，不需要重新调整安装孔位；导轨的整体高度较低，在设备内部安装时不会占用过多的垂直方向空间，适合结构紧凑的小型自动化设备使用。实际选型应用时，这类导轨常成对布置在工装板输送线、点胶设备的移动横梁、小型检测设备的进给工位，单根导轨可根据行程需求拼接使用，拼接处做了对齐定位结构，保证滑块过缝时不会出现卡滞。建模过程中需要重点关注安装沉孔的深度公差、光轴与基座的同轴度要求，还有滑块在导轨上的行程限位位置，避免实际装配时出现滑块脱出或者安装螺栓干涉的问题；导轨表面的安装孔位做了等距排布，适配不同行程下的固定需求，两端可以加装限位挡块，匹配不同设备的行程限位要求。
