线性导轨配套安装套件结构设计

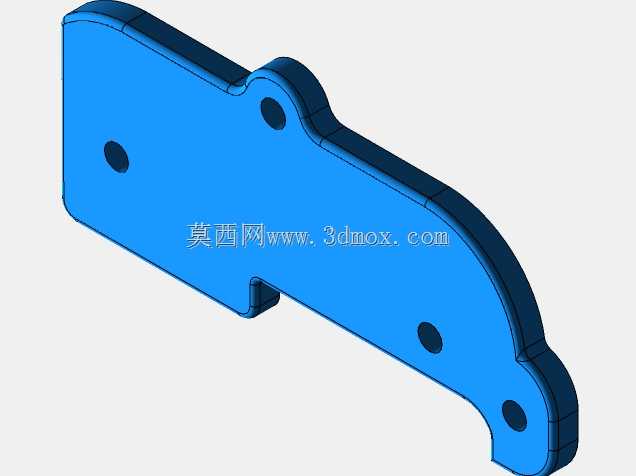

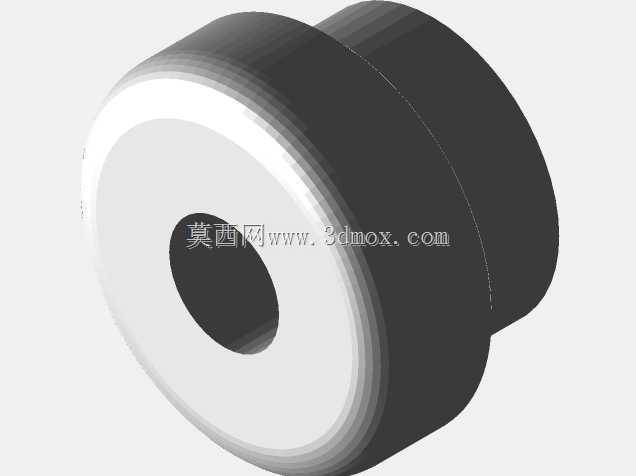

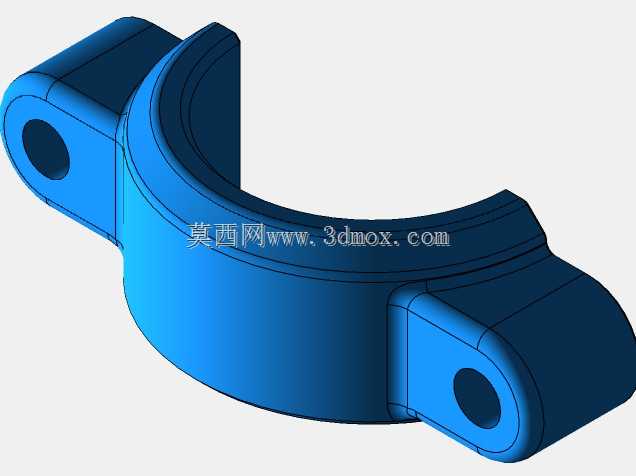

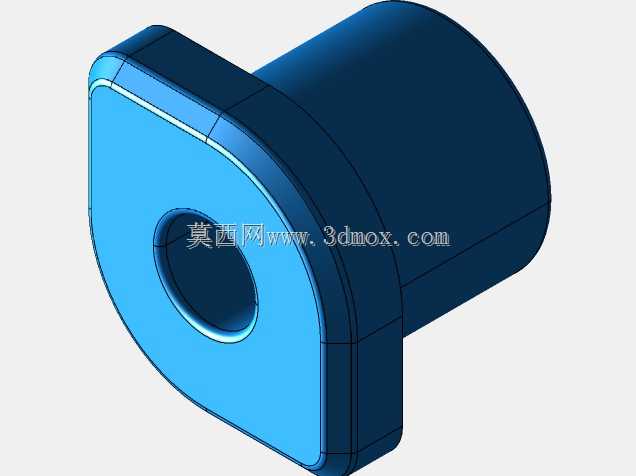

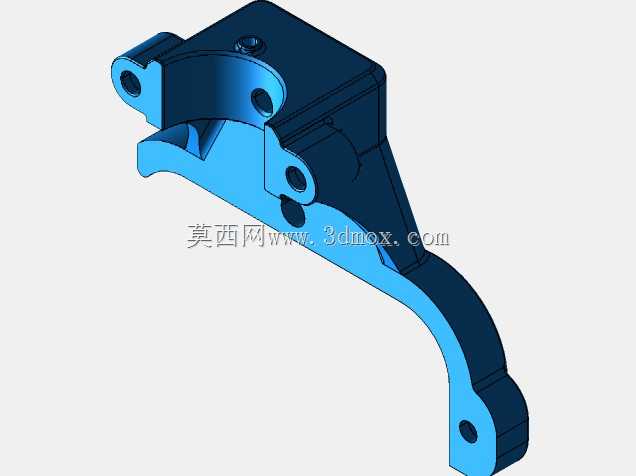

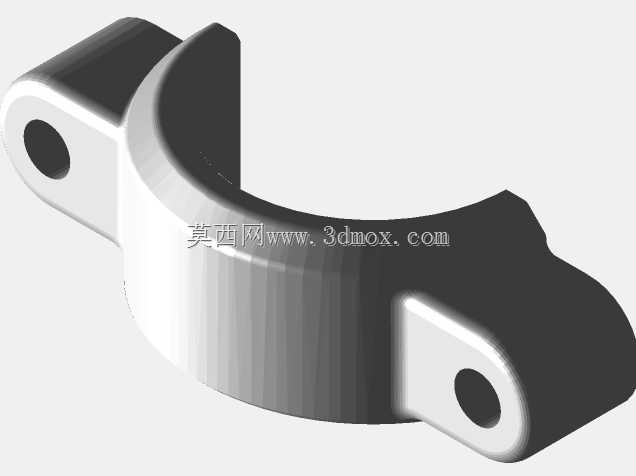

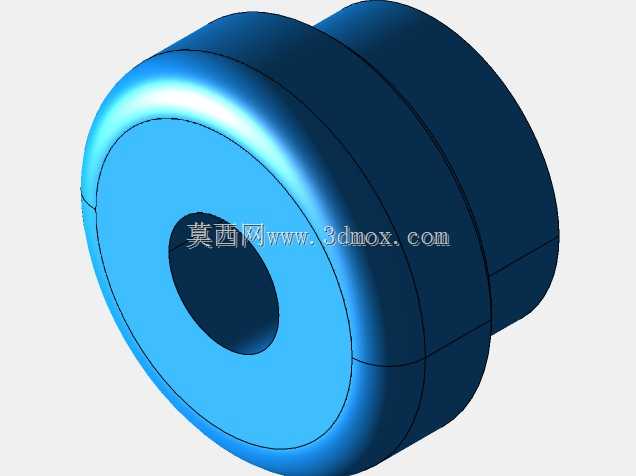

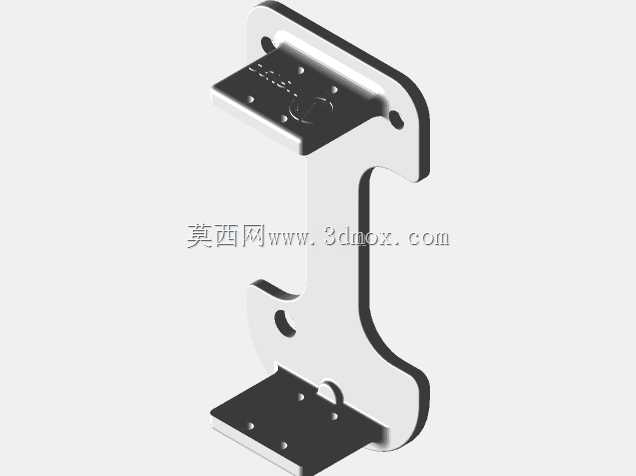

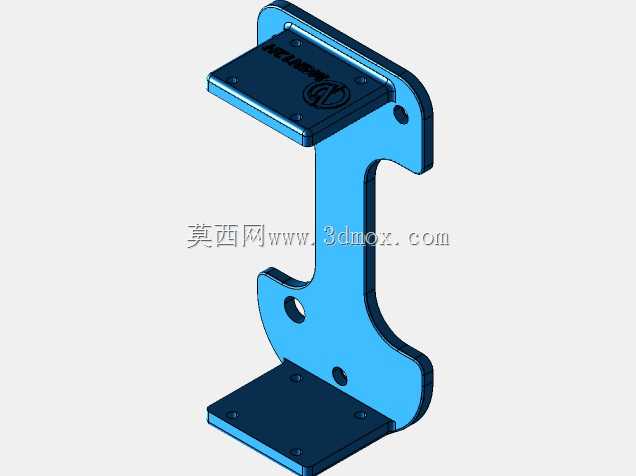

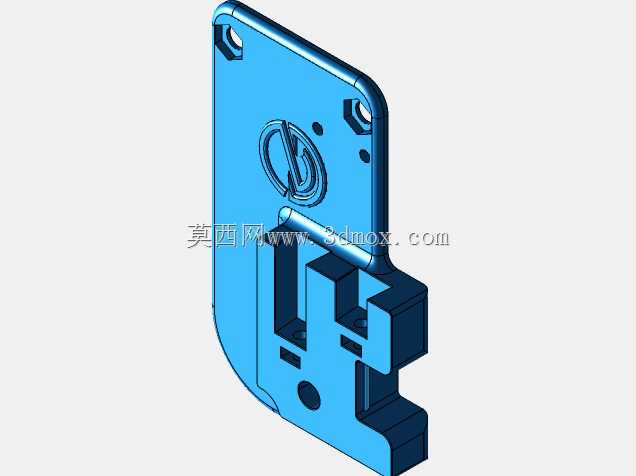

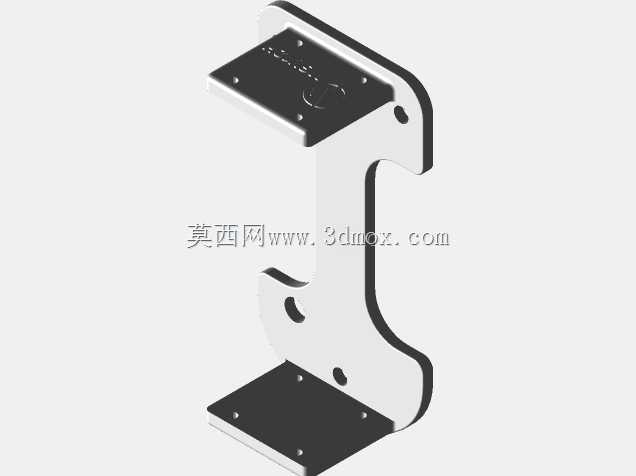

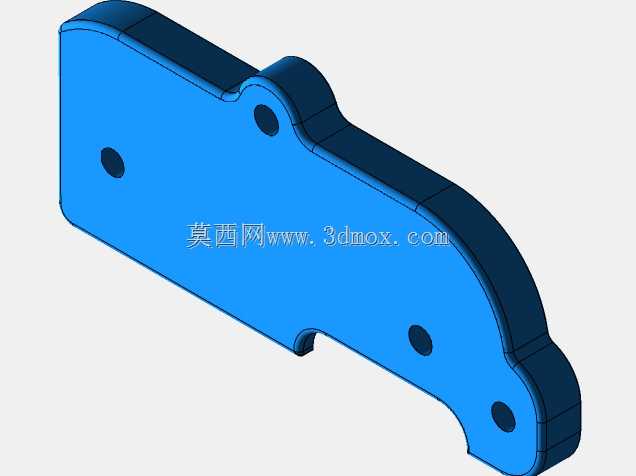

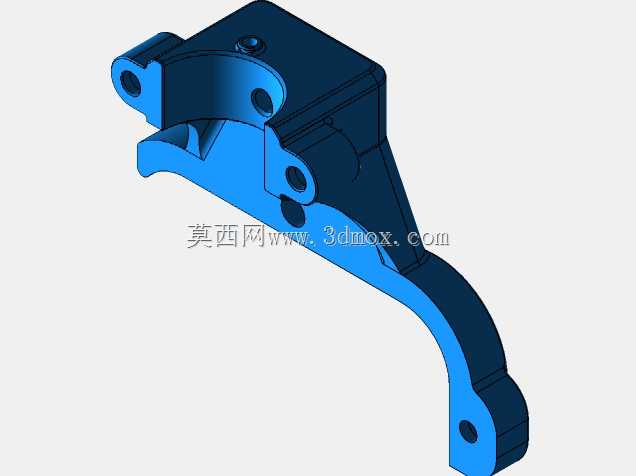

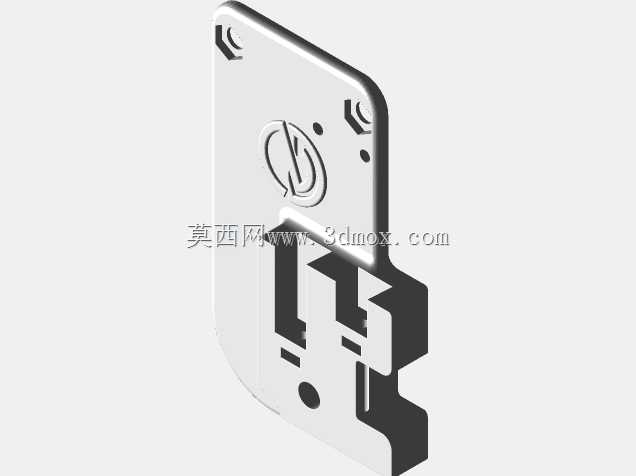

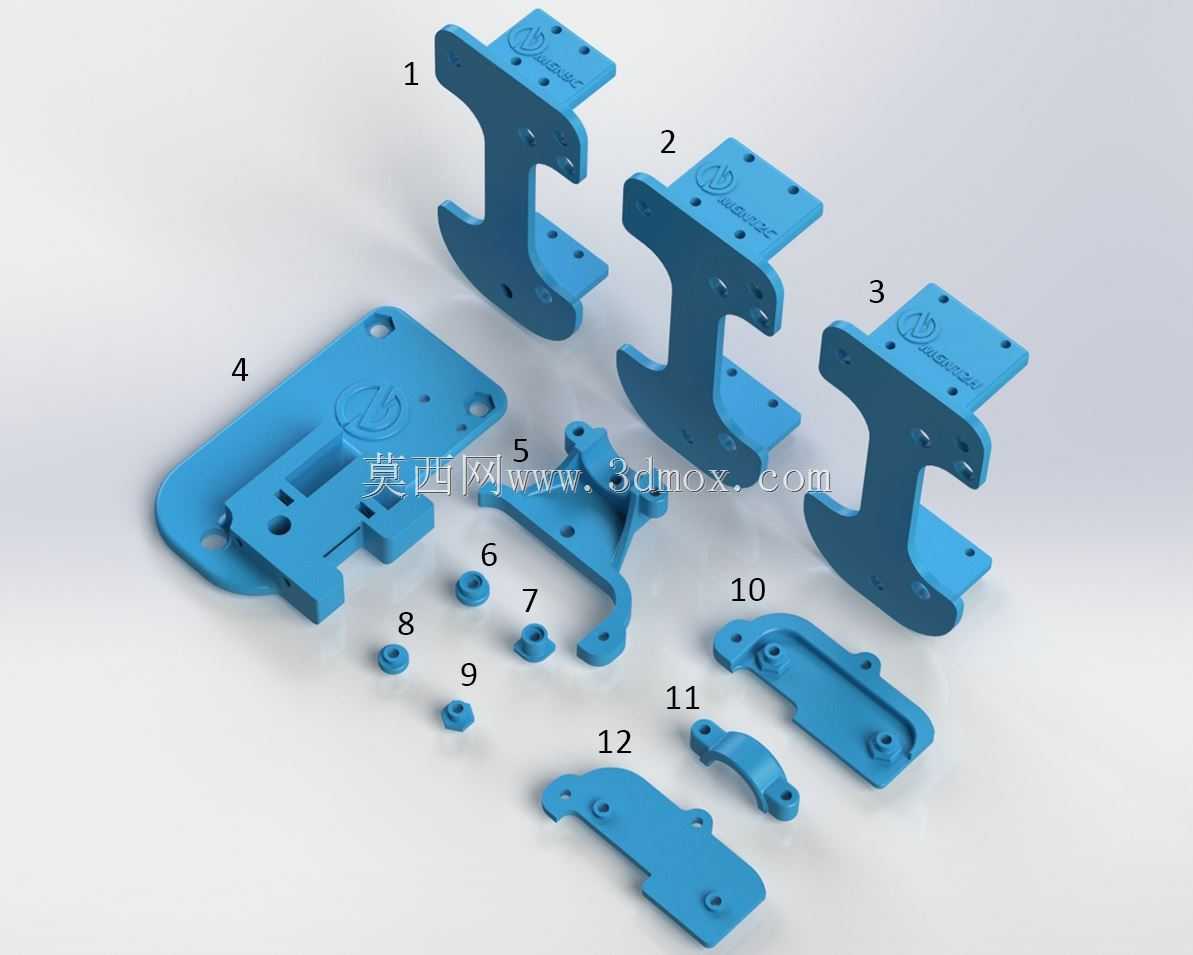

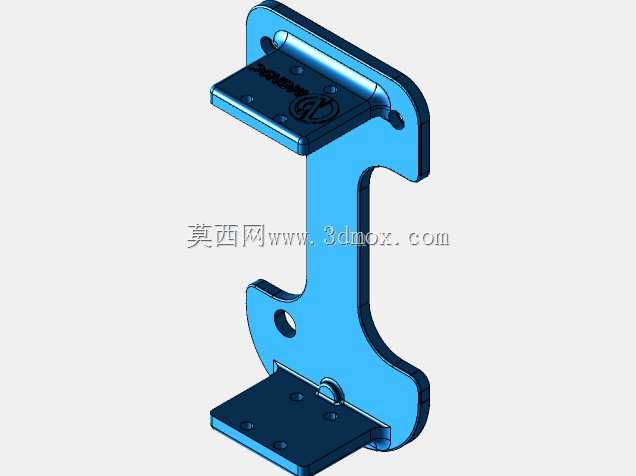

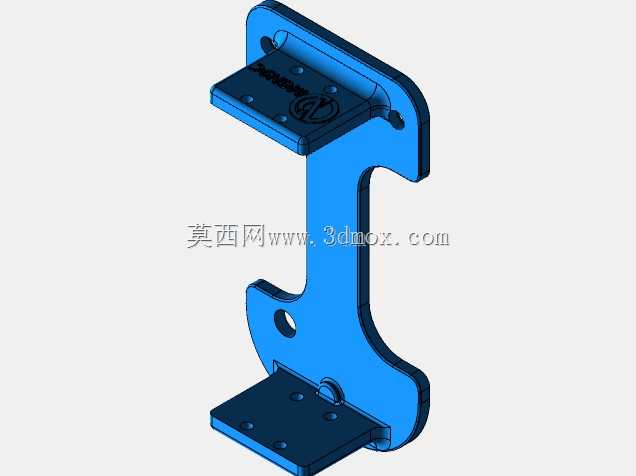

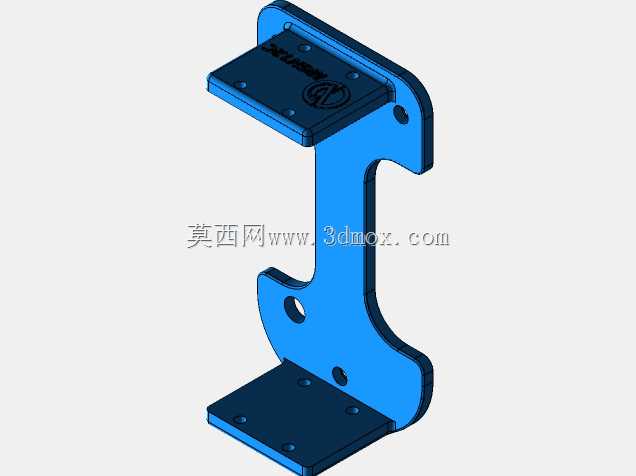

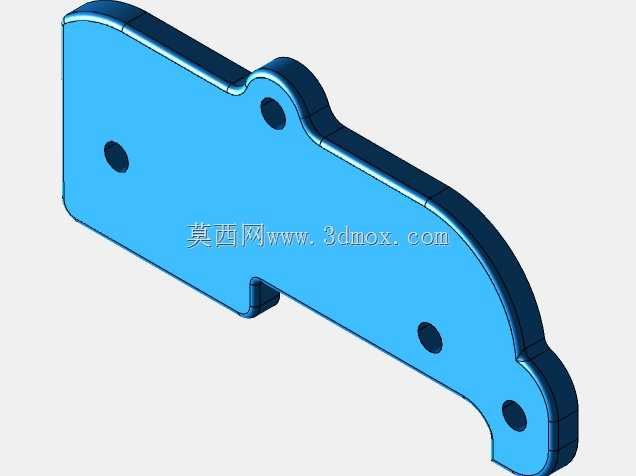

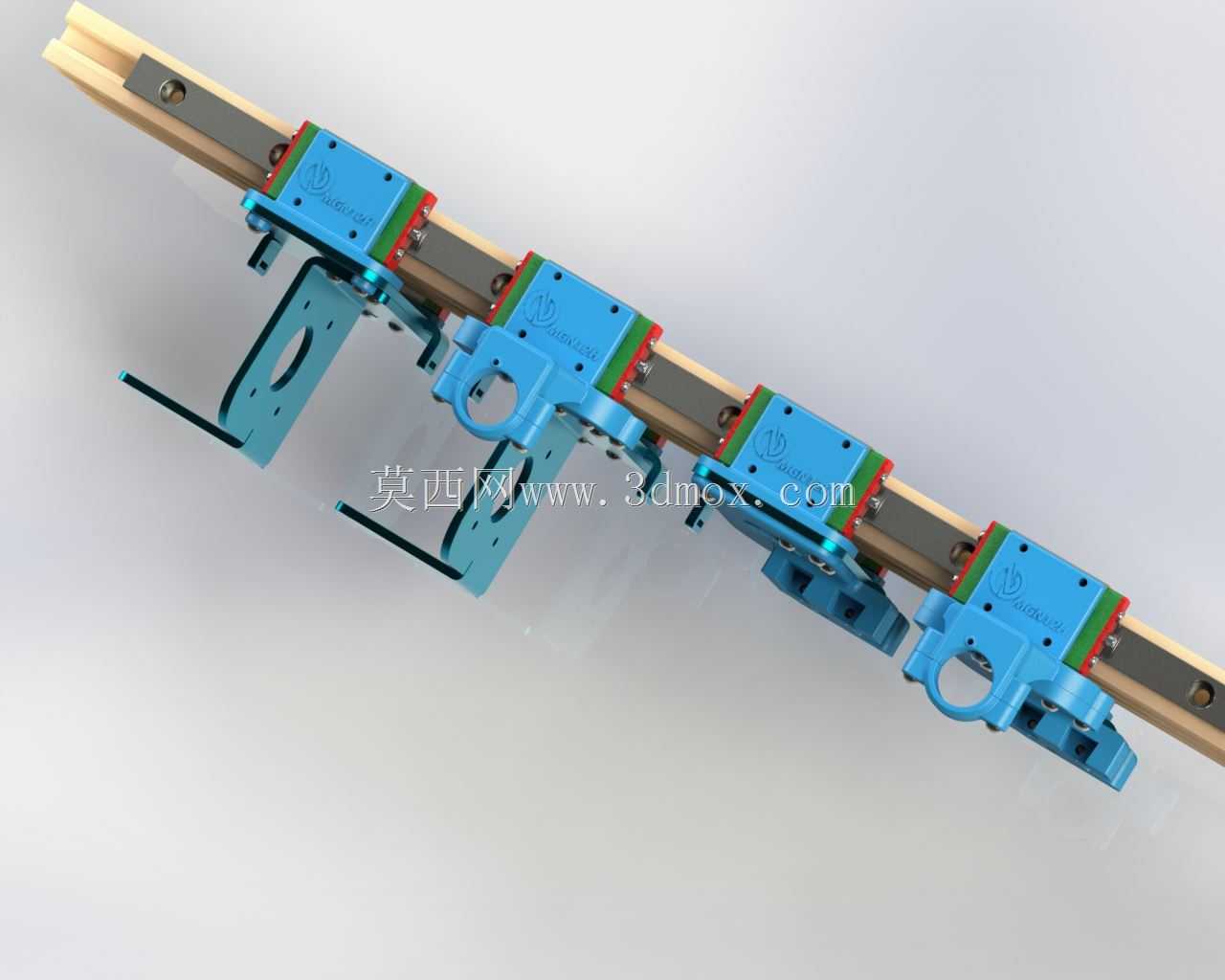

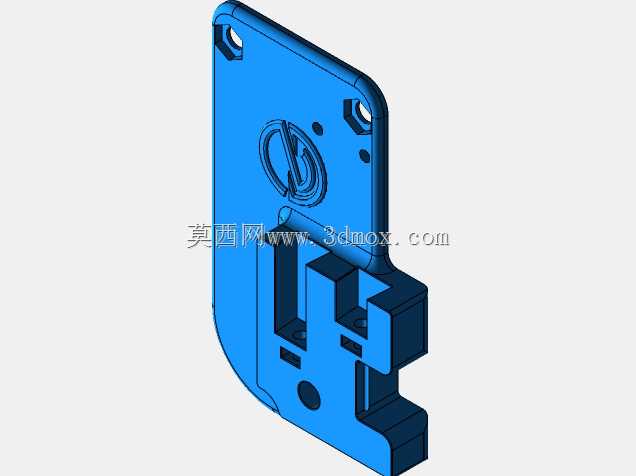

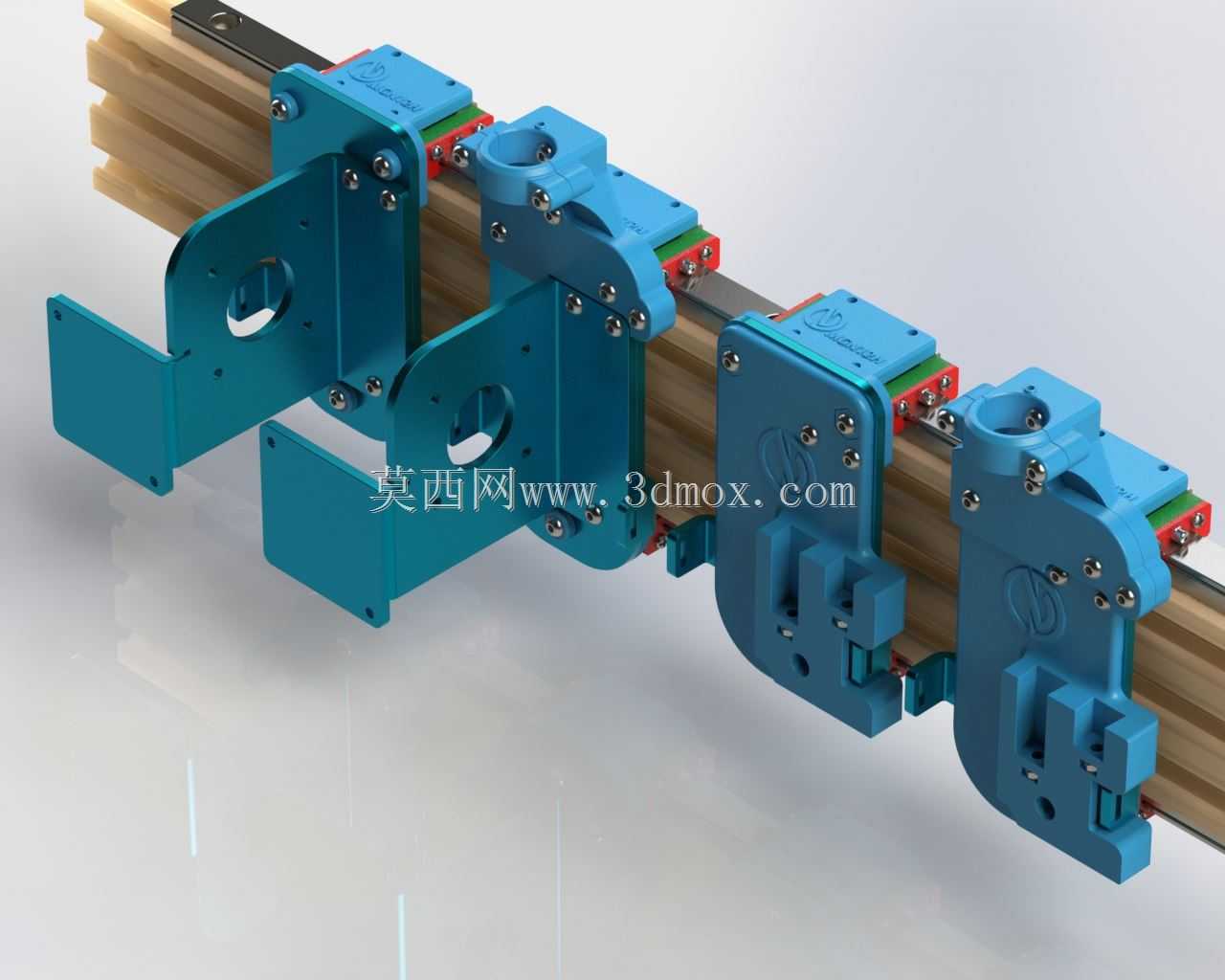

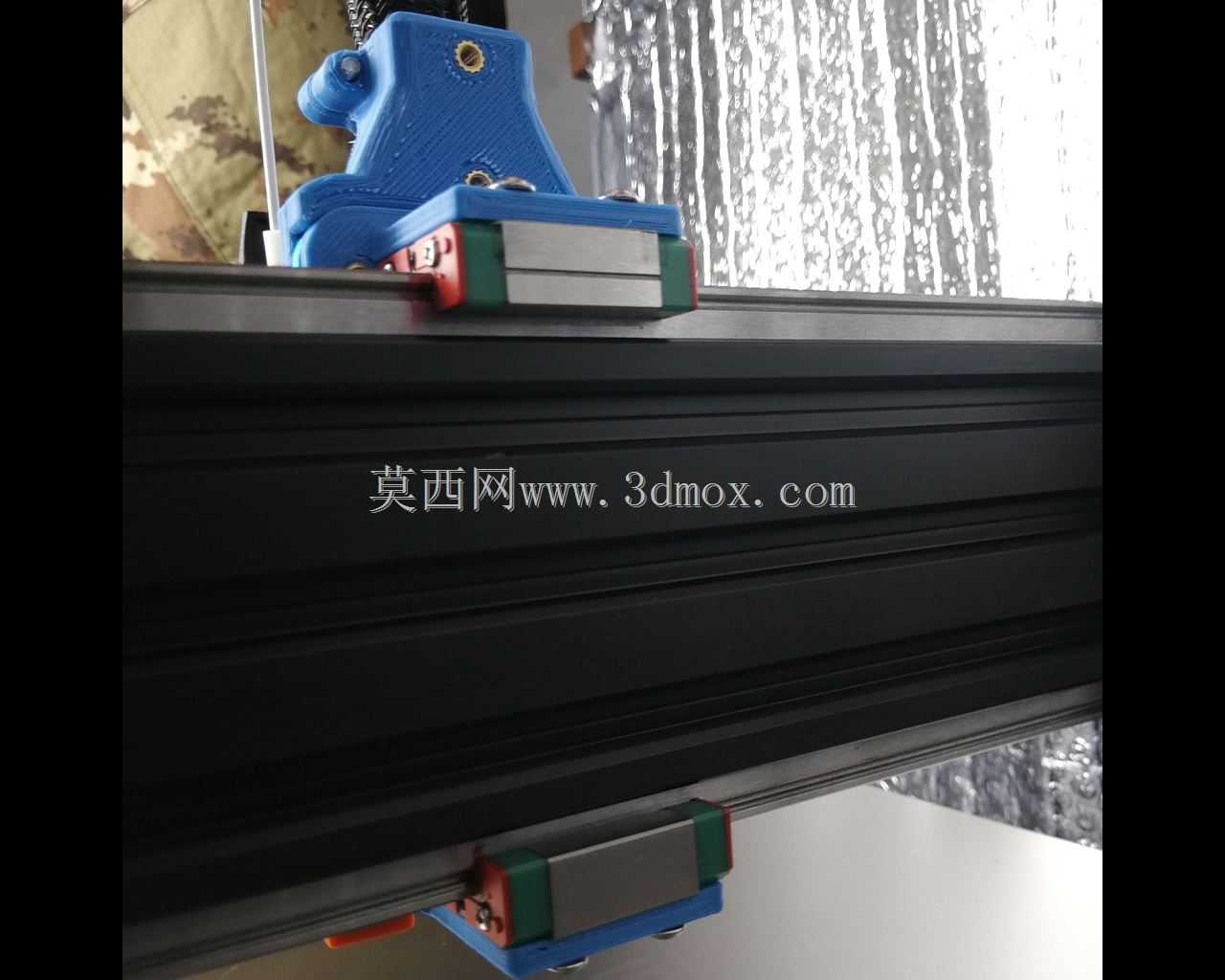

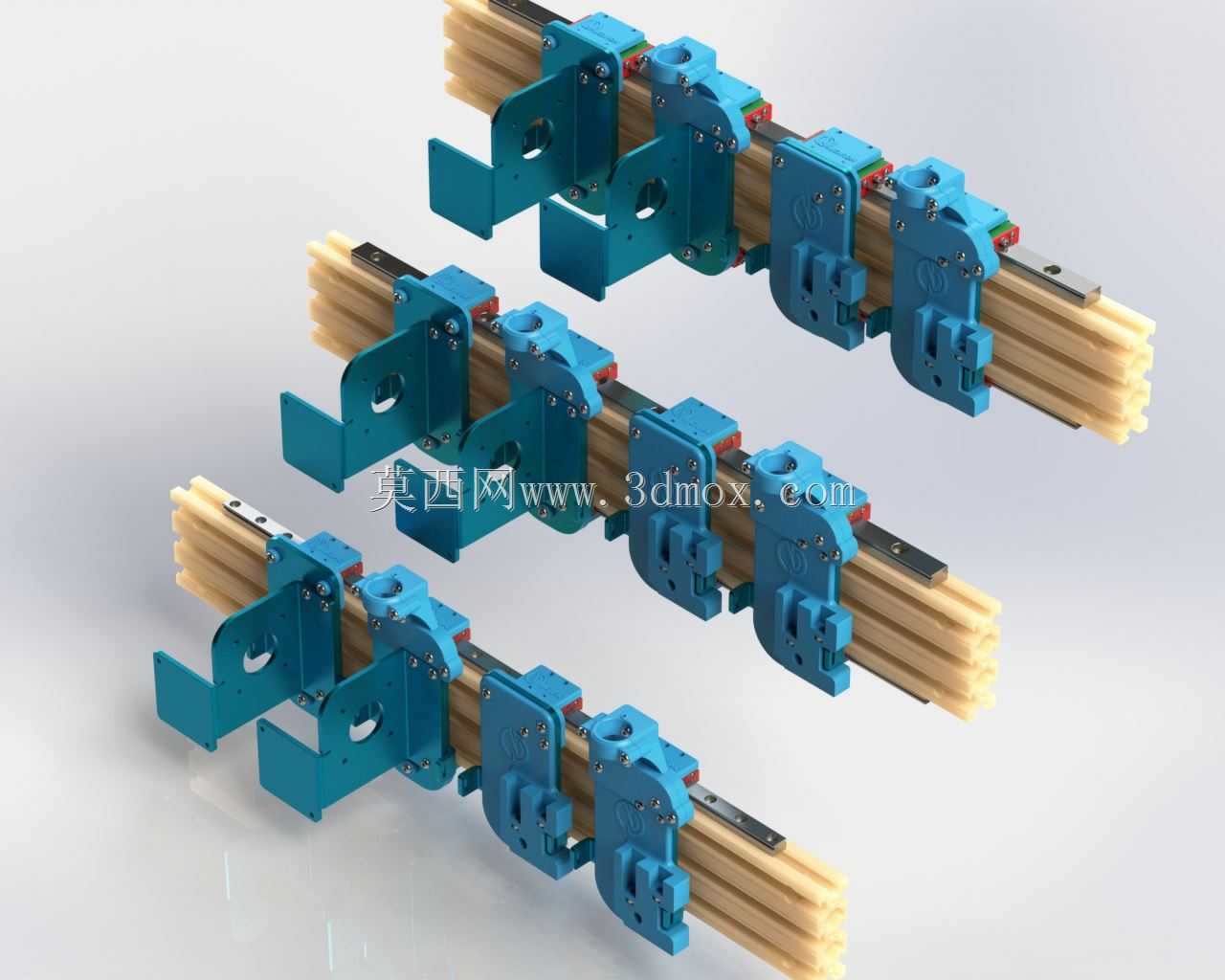

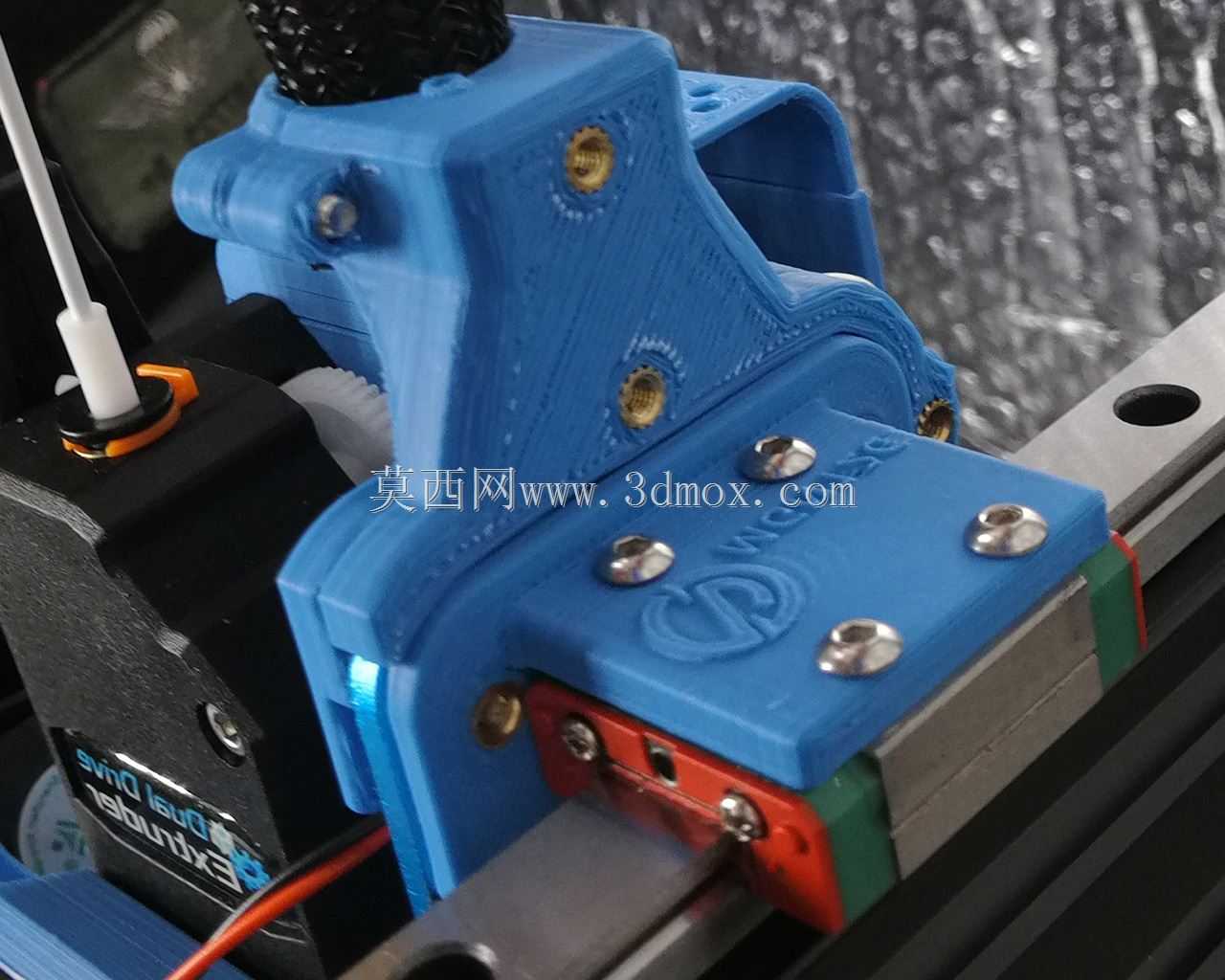

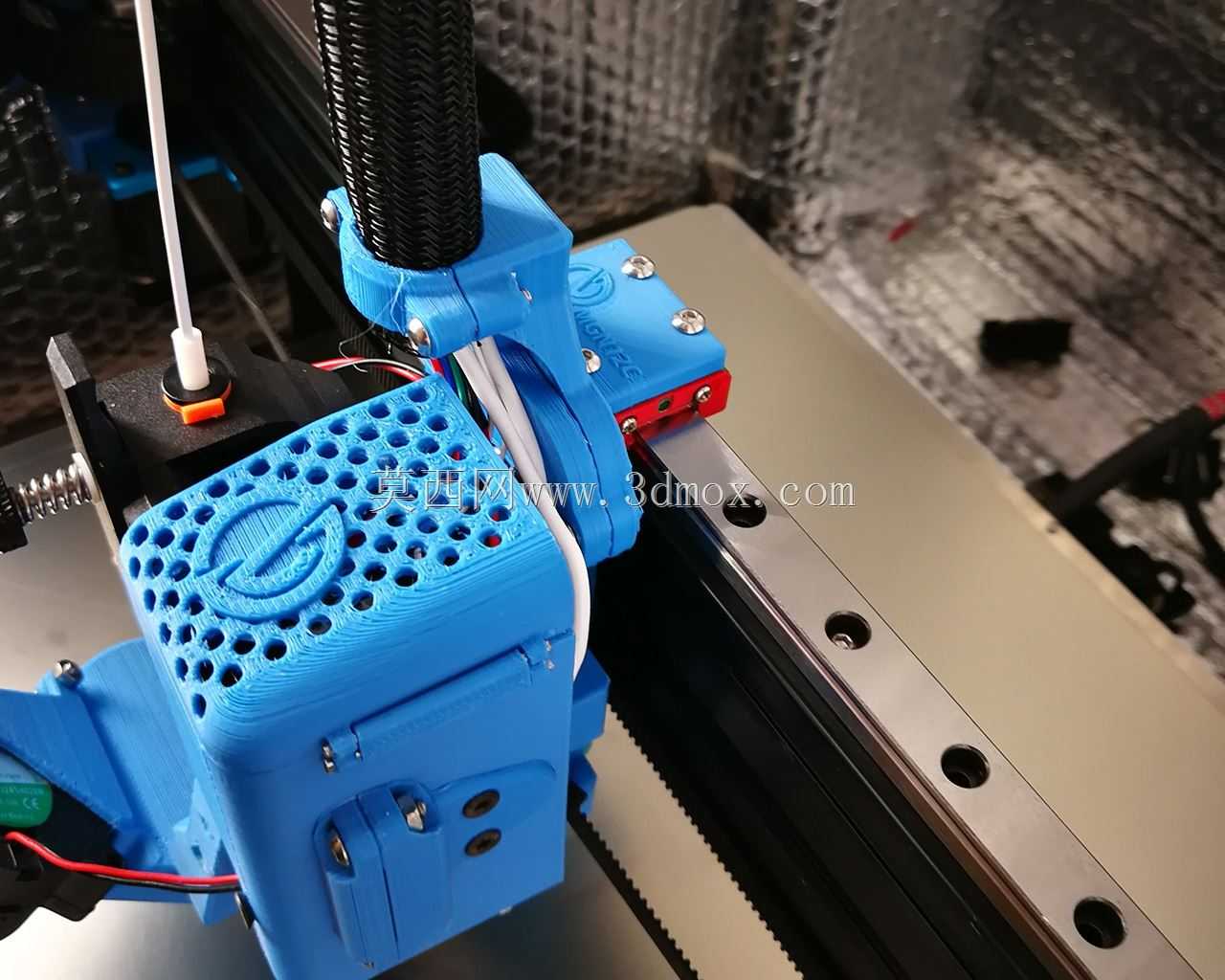

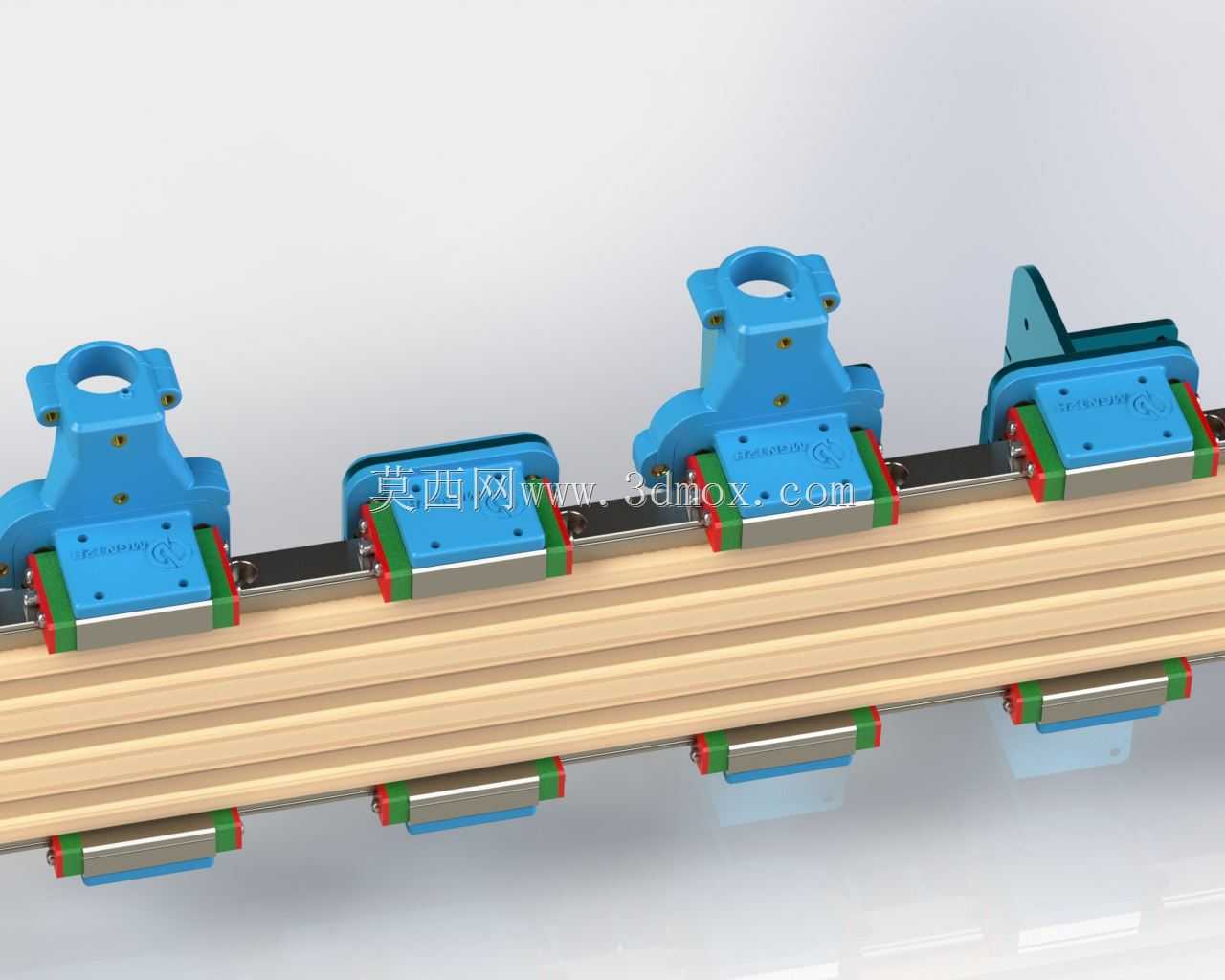

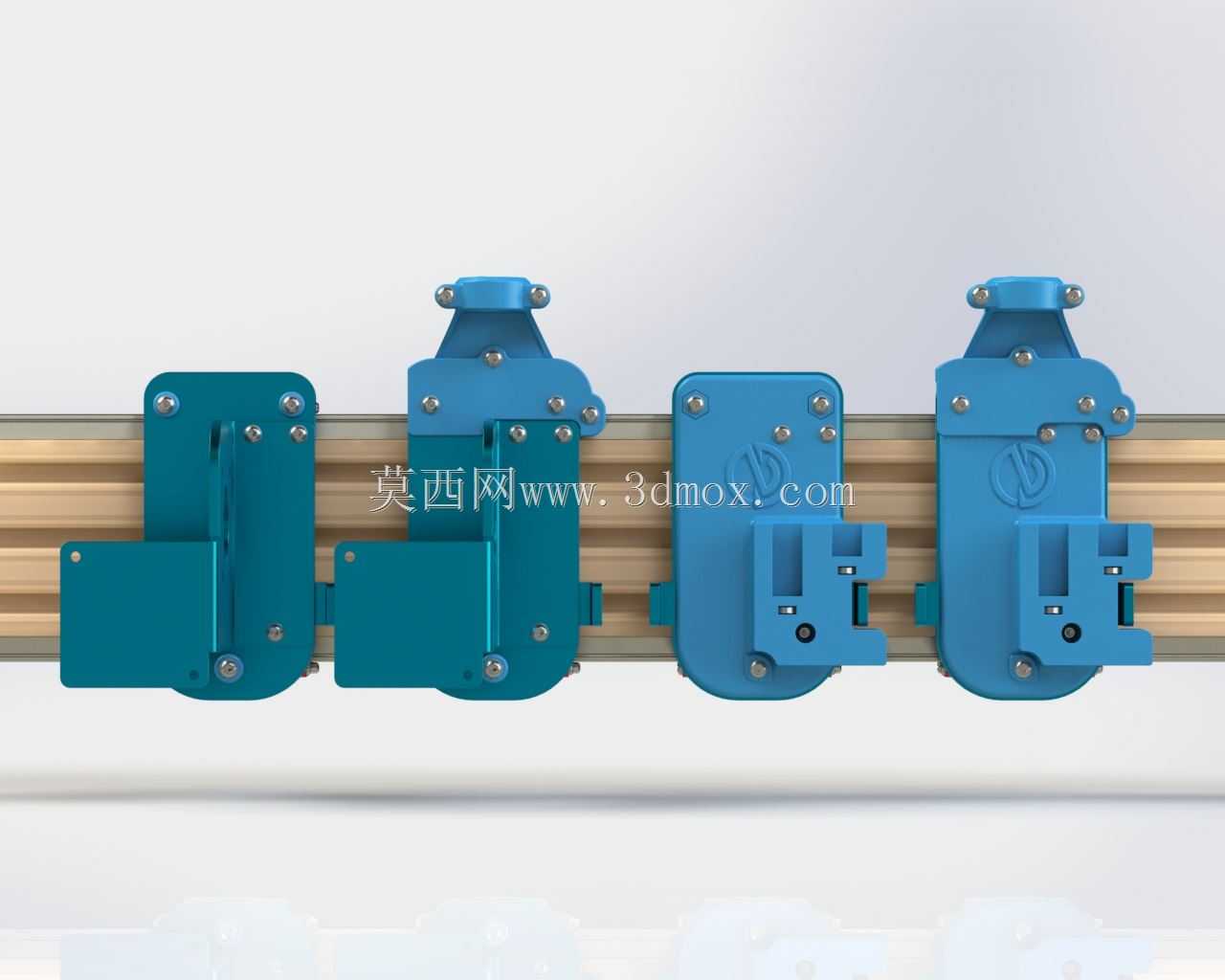

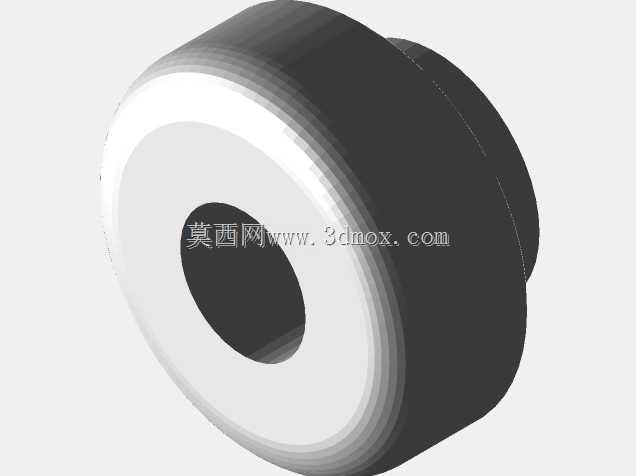

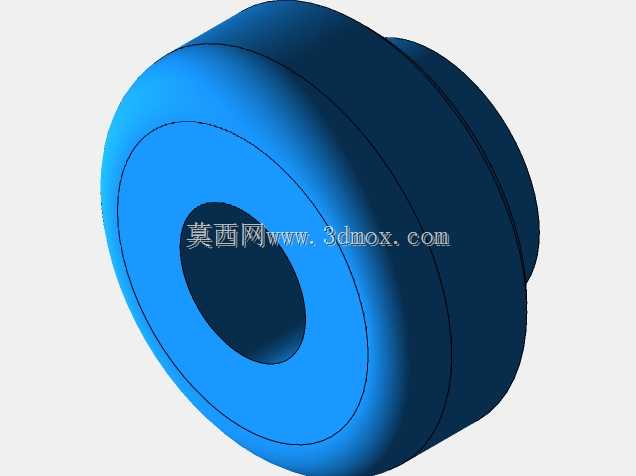

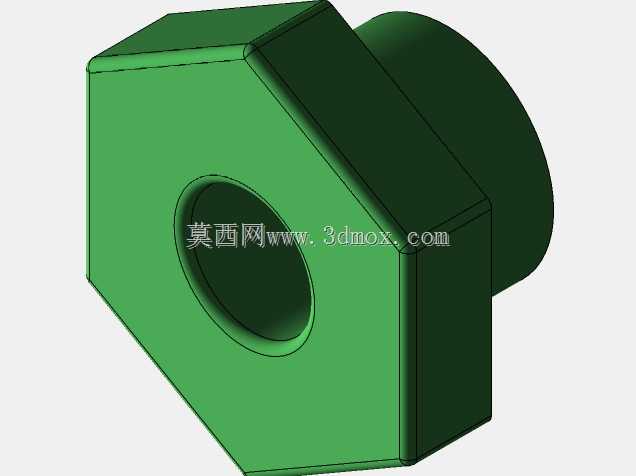

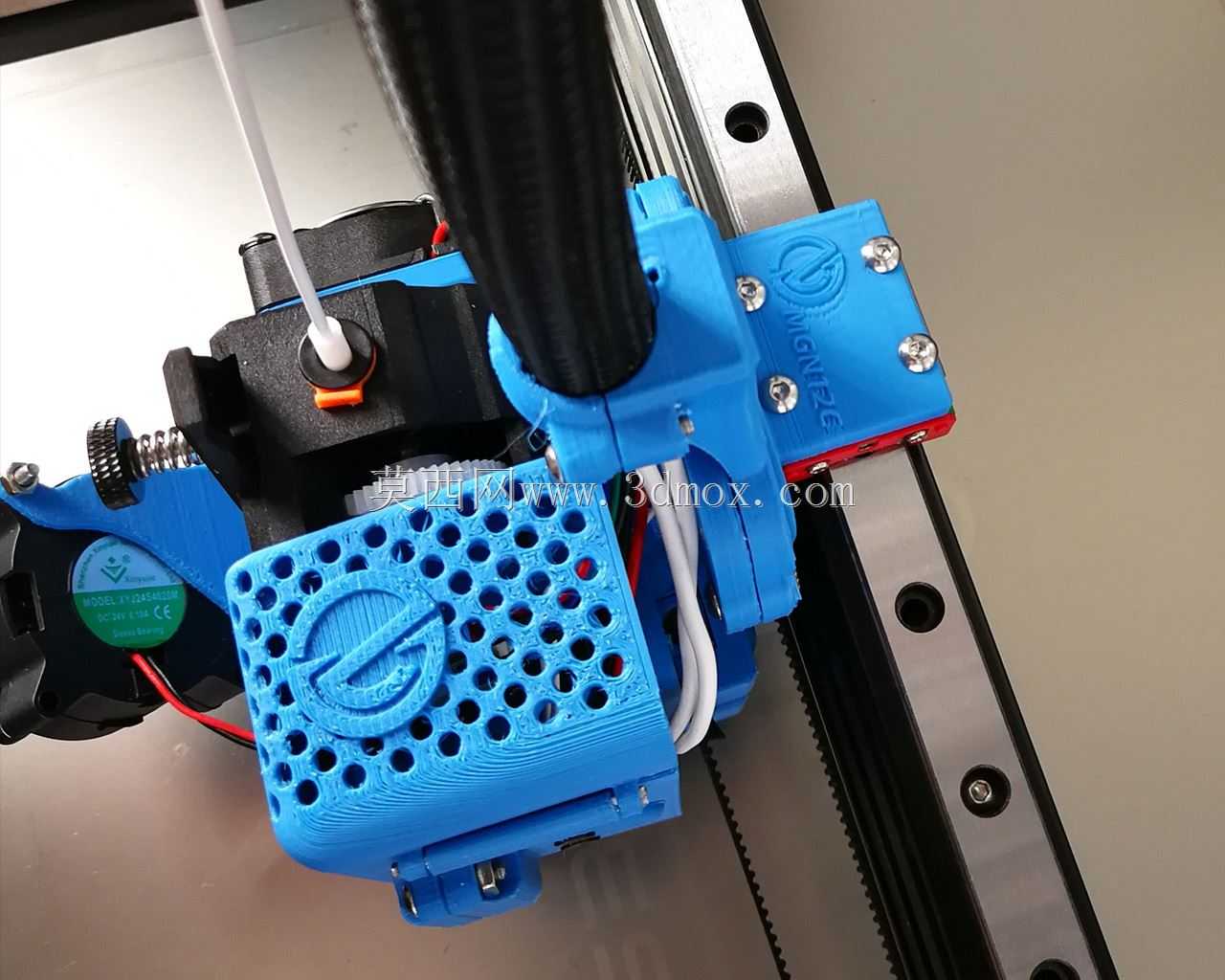

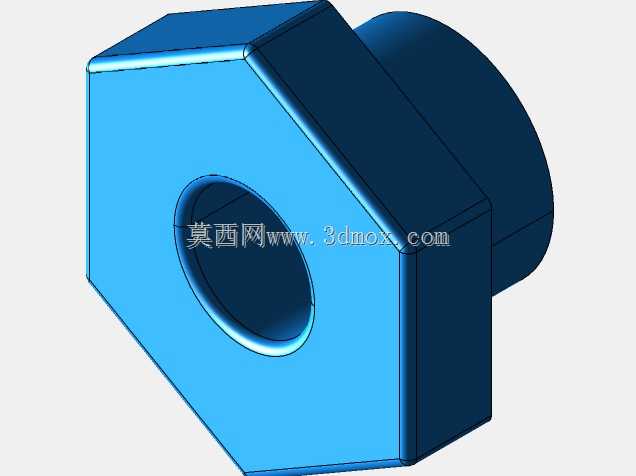

这套线性导轨配套安装套件，主要适配常规线性导轨的多场景安装需求，覆盖轻载自动化输送、小型精密工装位移、桌面级设备滑台搭建等常见工业应用场景，核心作用是为线性导轨提供稳定的安装基准，同时集成传感器安装位、行程限位结构，省去零散配件单独选型匹配的繁琐流程。设计过程中优先考虑安装适配的通用性，针对常用的导轨宽度规格做了安装孔位的兼容设计，套件包含基板、带凸缘安装座、压块等四种基础安装配置，可根据设备的实际安装空间灵活选择组合方式，不需要额外加工转接板即可完成装配。针对导轨安装时容易出现的X轴偏移问题，设计时特意将导轨导向面的安装基准做了0.2mm的微调余量，安装时可通过塞尺调整间隙，避免导轨运行时出现卡滞、磨损不均的问题；Z轴方向的安装面做了平面度公差控制，保证导轨安装后直线度符合运行要求，不需要额外铲刮修配。外形尺寸方面，上侧安装面可兼容400mm长度范围的导轨安装，下侧安装面适配350mm至370mm长度的导轨，若使用更短规格的导轨可直接裁切后安装，裁切后只需打磨端面毛刺即可正常使用，不会影响安装精度。安装边界上特意做了避让设计，在X轴方向预留了足够的传感器安装空间，可直接安装常用的槽型光电传感器，传感器安装位与导轨基准面的位置公差控制在0.1mm以内，安装后不需要反复调整触发位置，滑台运行到行程端点即可稳定触发信号。针对铝型材机架的安装场景，套件的安装孔位匹配常用欧标铝型材的槽宽，可直接通过T型螺栓固定，不需要额外加工安装孔；若安装在钢板机架上，也可通过压块直接锁紧，压块的螺纹深度做了优化，使用M3螺丝即可提供足够的锁紧力，螺丝拧入深度控制在8-12mm之间，既保证锁紧强度，又不会出现螺丝顶穿铝型材的问题。设计时还特意做了重量优化，在保证结构强度的前提下，在非受力区域做了减重槽处理，整套套件安装后不会给滑台带来额外的负载负担，不会影响导轨的额定负载参数。针对日常维护需求，套件的注油位置做了预留，日常保养时不需要拆卸套件即可直接给导轨滑块加注润滑脂，减少后期维护的拆装工作量。
