海温HG35系列直线导轨结构设计

在自动化生产线、精密机床、半导体检测设备这类对直线运动精度有严苛要求的场景里，线性导轨的选型与结构合理性直接决定了整套设备的运行稳定性与重复定位精度，HG35规格的重载型直线导轨，正是面向中高负载、高刚性需求的直线传动场景开发的导向部件。从实际工程应用来看，这类导轨常被用在数控加工中心的XYZ进给轴、桁架机械手的水平移动轴、自动化点胶设备的运动平台、激光切割设备的横梁传动部位，既需要承受切削过程带来的径向、反径向与侧向载荷，也要保证长期往复运动下的精度保持性，避免出现爬行、间隙过大导致的加工或定位偏差。

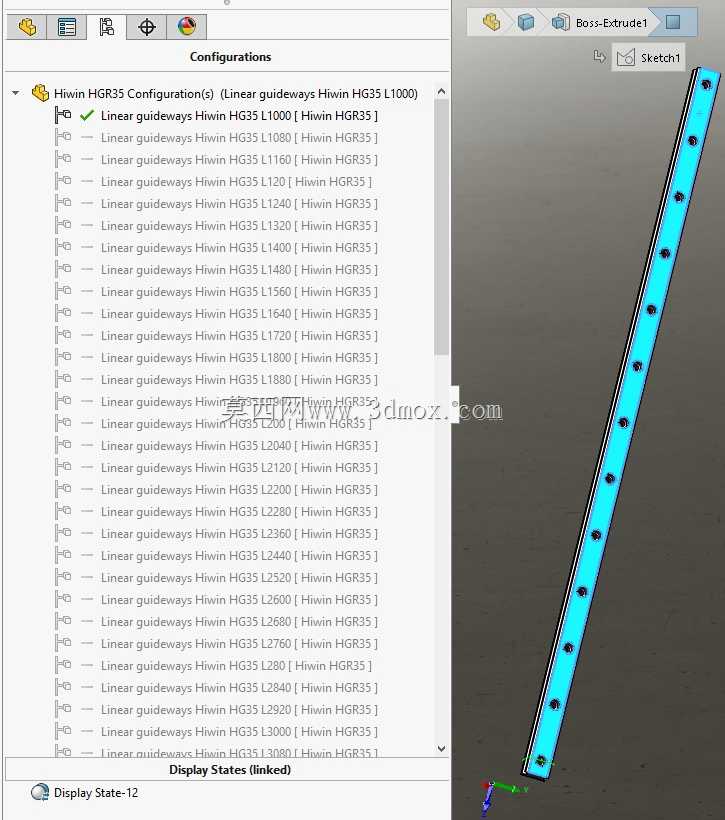

这套导轨的设计思路围绕高刚性、互换性、安装便捷性三个核心维度展开，导轨基体采用合金钢材质经硬化处理，滚道面的粗糙度与形位公差经过严格控制，保证滑块在导轨上滚动时的接触应力均匀分布，降低长期运行后的磨损量。从结构上看，导轨本体为标准矩形截面，安装面经过精密磨削，沿导轨长度方向等距分布标准安装沉孔，可直接通过内六角螺栓固定在设备安装基准面上，不需要额外做复杂的适配加工；不同长度规格的导轨覆盖从短行程精密滑台到长距离传动龙门轴的使用需求，单根导轨的长度规格覆盖120mm至5960mm区间，可根据设备的实际行程需求选型，长行程场景下也可通过标准对接工艺实现多根导轨拼接，拼接处的滚道对齐精度经过设计校核，不会影响滑块的顺畅通行。

从安装边界来看，这类导轨对安装基准面的平面度有对应要求，安装时需要先清理安装面的毛刺与杂物，按照规定的扭矩顺序锁紧安装螺栓，避免导轨安装后产生扭曲变形，影响运行顺畅度。滑块部分采用四列滚珠圆弧接触设计，可同时承受四个方向的载荷，额定动载荷与静载荷参数匹配35规格导轨的重载定位，预压等级可根据实际使用场景选择，轻载高速场景可选择微预压降低运行阻力，重载切削场景可选择中预压提升整体刚性，消除运动间隙。在实际设备装配过程中，这类导轨通常成对使用，两根导轨平行安装在设备基座上，分别作为主动侧与从动侧，配合滚珠丝杠或直线电机实现精准直线传动，设计时需要预留滑块的润滑注油通道位置，保证日常维护时可便捷补充润滑脂，延长导轨的整体使用寿命。针对不同的使用环境，还可在滑块两端加装防尘刮板，阻挡加工产生的切屑、粉尘进入滚道内部，避免异物卡滞造成的导轨损坏，适配金属切削、粉尘较多的工业生产场景。
