小型四旋翼航拍无人机整机结构设计

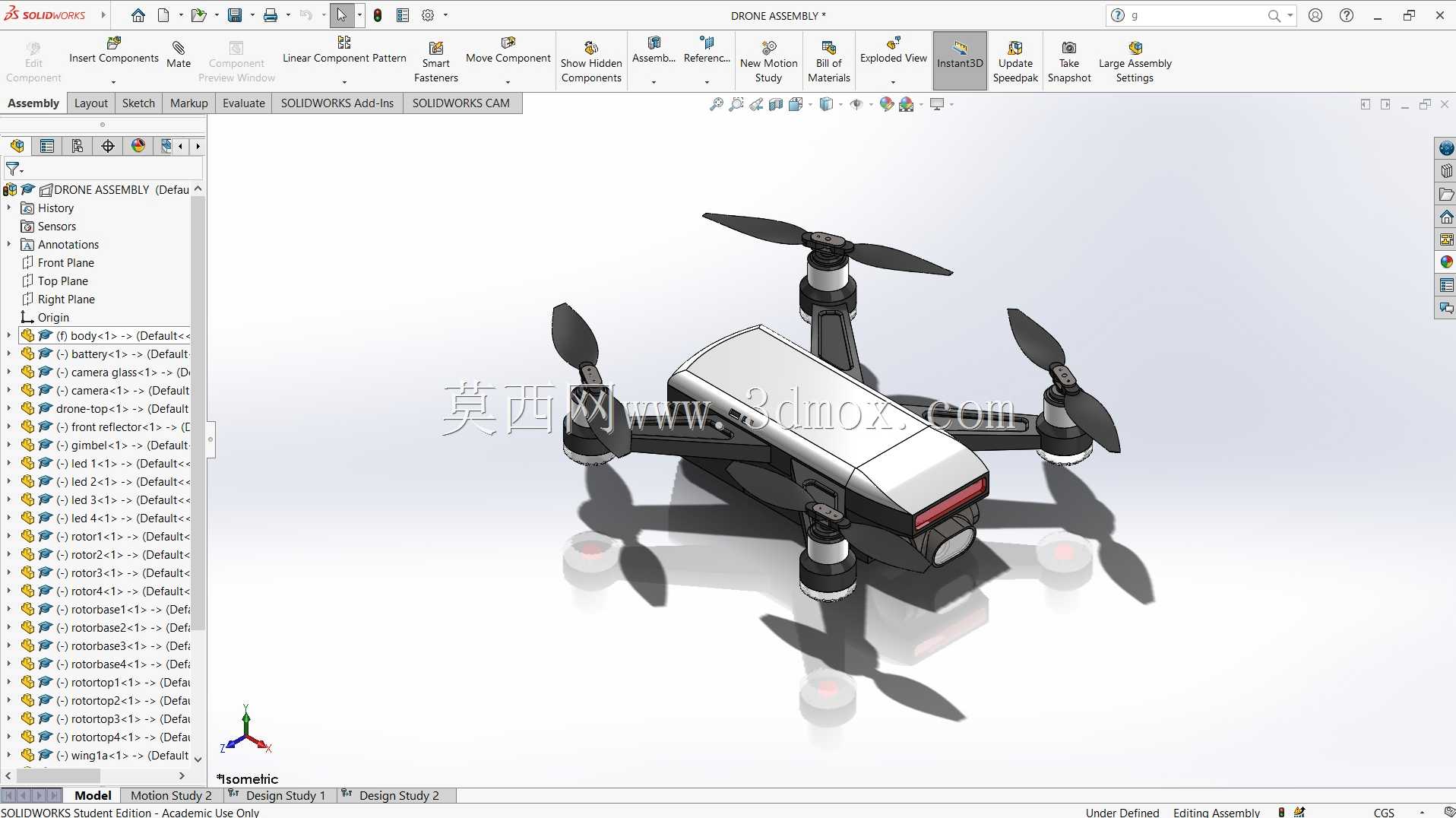

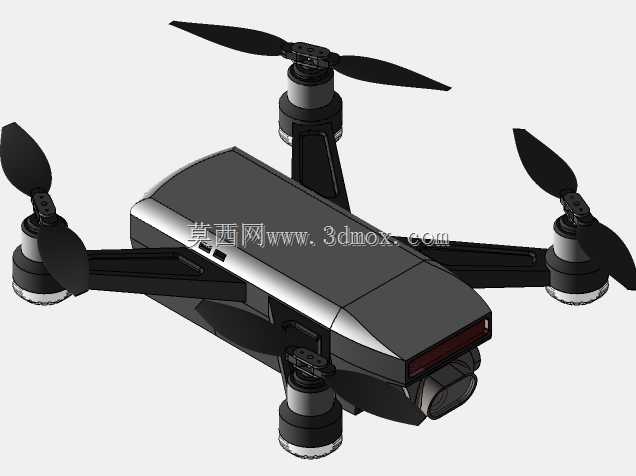

这款小型四旋翼飞行器的结构设计，核心围绕消费级近景航拍、短距离空域巡检的实际使用场景展开，在结构布局阶段就优先平衡了便携性与飞行稳定性的矛盾。整机采用X型旋翼排布，四个机臂从中心机身向外对称延伸，机臂末端的电机安装位预留了标准的22系列无刷电机装配孔位，安装边界严格匹配常用桨叶的旋转扫掠范围，避免桨叶旋转过程中与机身、起落结构产生干涉。中心机身采用上下壳体扣合的结构形式，上壳做了微弧面的流线处理，既可以降低低空飞行时的风阻，也能为内部的飞控板、电池仓、图传模块预留足够的安装空间，壳体边缘设计了止口结构，扣合后可以实现基础的防尘防泼溅效果，适配户外复杂使用环境。机臂与中心机身的连接位置做了局部加厚处理，内置的走线槽可以将电机电源线、电调信号线规整收纳到机身内部，避免线材外露在飞行过程中被气流扰动、或是被桨叶剐蹭造成故障。机身前部预留了摄像头与云台的安装位，安装平面的平面度公差控制在0.1mm以内，保证航拍成像时不会因为安装面倾斜出现画面偏移的问题；机身后部设计了独立的散热格栅，对应飞控与电调的发热位置，利用飞行时的迎面气流完成被动散热，不需要额外加装散热风扇，既减轻整机重量，也降低了飞行时的结构振动源。起落架采用轻量化的一体式支脚结构，分布在机身前后两侧，支脚的高度经过反复校核，既可以保证降落时摄像头、机身底部的传感器不会直接接触地面，也不会因为支脚过高抬升整机重心影响飞行稳定性。旋翼的动力匹配经过重心配平计算，四个电机的安装座处于同一水平面上，整机装配完成后的重心落在四个旋翼围成的几何中心位置，降低飞控的姿态修正负荷，提升悬停状态下的稳定性。机身内部的电池仓设计了快拆卡扣结构，不需要额外工具就可以完成电池更换，卡扣的锁紧力经过校核，在飞行过程中不会因为机体振动出现电池松脱的问题。整个结构在设计阶段就考虑了日常维护的便捷性，上下壳体采用少量螺丝固定，拆卸后可以直接接触到所有内部电子元件，方便后期的元件更换与故障排查，机臂作为易损部件，设计为可单独拆卸更换的结构，出现碰撞损坏后不需要更换整个机身框架，降低使用维护成本。
