好盈XRotor Pro 40A有线版电调结构设计

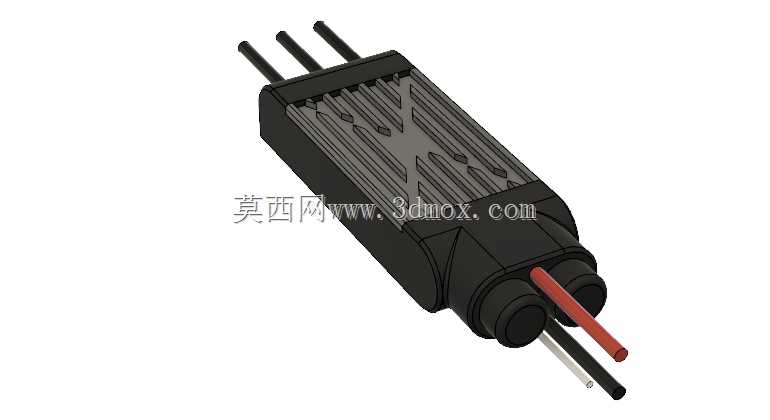

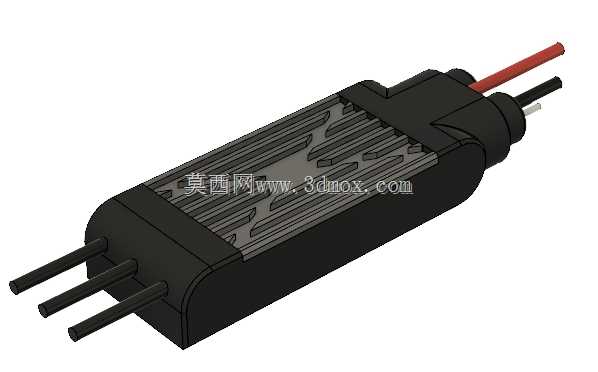

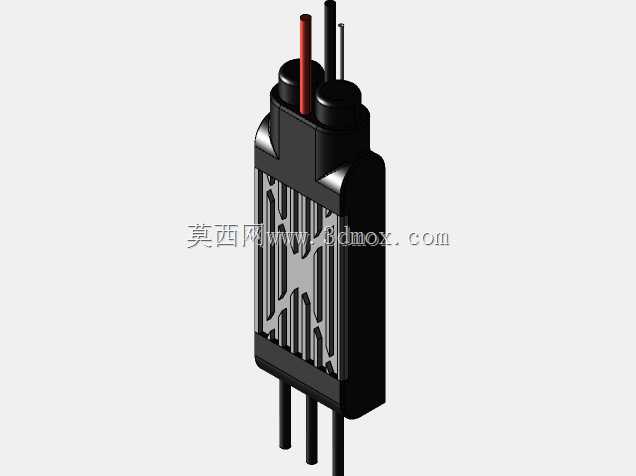

在多旋翼无人机动力系统的选型与结构适配环节，电调作为连接飞控输出信号与无刷电机动力执行的核心部件，其结构设计直接影响整机动力链路的可靠性与安装适配性。这款40A规格的有线版电调，主要面向中小型多旋翼航拍机、行业作业无人机的动力配套场景，承担着将动力电池的直流输入转换为可调控的三相交流输出、根据飞控下发的油门信号实时调整电机转速的核心功能，同时内置的电子稳定控制逻辑可在负载波动、电池电压小幅变化时维持输出稳定性，避免电机出现转速突跳、失步等异常工况。从结构设计思路来看，这款电调采用了长条形一体化塑壳封装，壳体表面设置了多道平行的内凹散热鳍片结构，无需额外加装散热片即可依靠飞行过程中的迎面气流完成热量交换，适配持续40A、短时峰值电流下的功率器件散热需求，避免MOS管等核心功率元件因积热出现降频甚至烧毁的问题。出线端采用了分侧布局设计，电源输入侧引出红黑两根大线径动力线，分别对应动力电池正负极，线径选型匹配持续载流要求，可减少大电流传输过程中的线损与发热；电机输出侧引出三根等长的黑色动力线，直接对接无刷电机的三相接线端，等长设计可减少三相阻抗差异带来的输出不平衡问题，同时有线版的出线布局预留了足够的焊接与走线空间，方便装机时根据机臂走线槽位调整线束走向，避免线束与螺旋桨、机架结构产生运动干涉。从安装边界来看，电调主体的长宽高尺寸适配主流中小型无人机机臂的安装位，壳体侧面为平整结构，可通过扎带、双面泡棉胶直接固定在机臂内侧或下方，无需额外设计专用安装支架，壳体的圆角过渡处理可避免装机时划伤线束绝缘层，同时减少飞行过程中的风阻。在实际装机应用中，这款电调的结构尺寸可适配300-450mm轴距的多旋翼机架，支持搭配常见的2212、2216系列无刷电机使用，输出能力可覆盖单轴1-1.5kg级的拉力需求，满足航拍、短途物流挂载等场景的动力冗余要求。壳体的密封结构可应对日常飞行中的小雨、扬尘环境，避免外界杂物进入壳体内部造成电路短路，出线端的线卡结构可固定线束位置，减少飞行过程中线束晃动带来的焊点疲劳问题，提升长期使用的结构可靠性。
