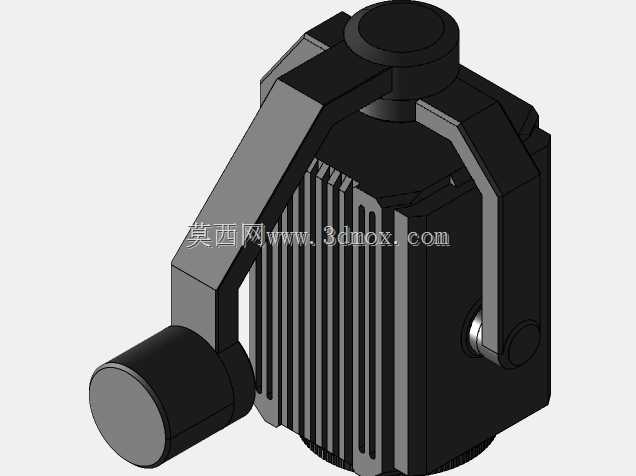

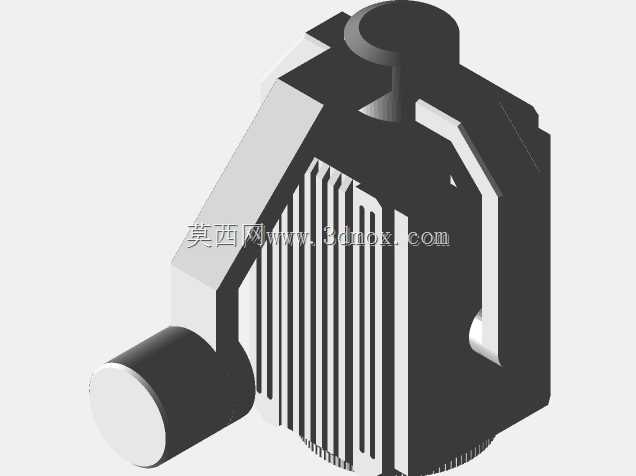

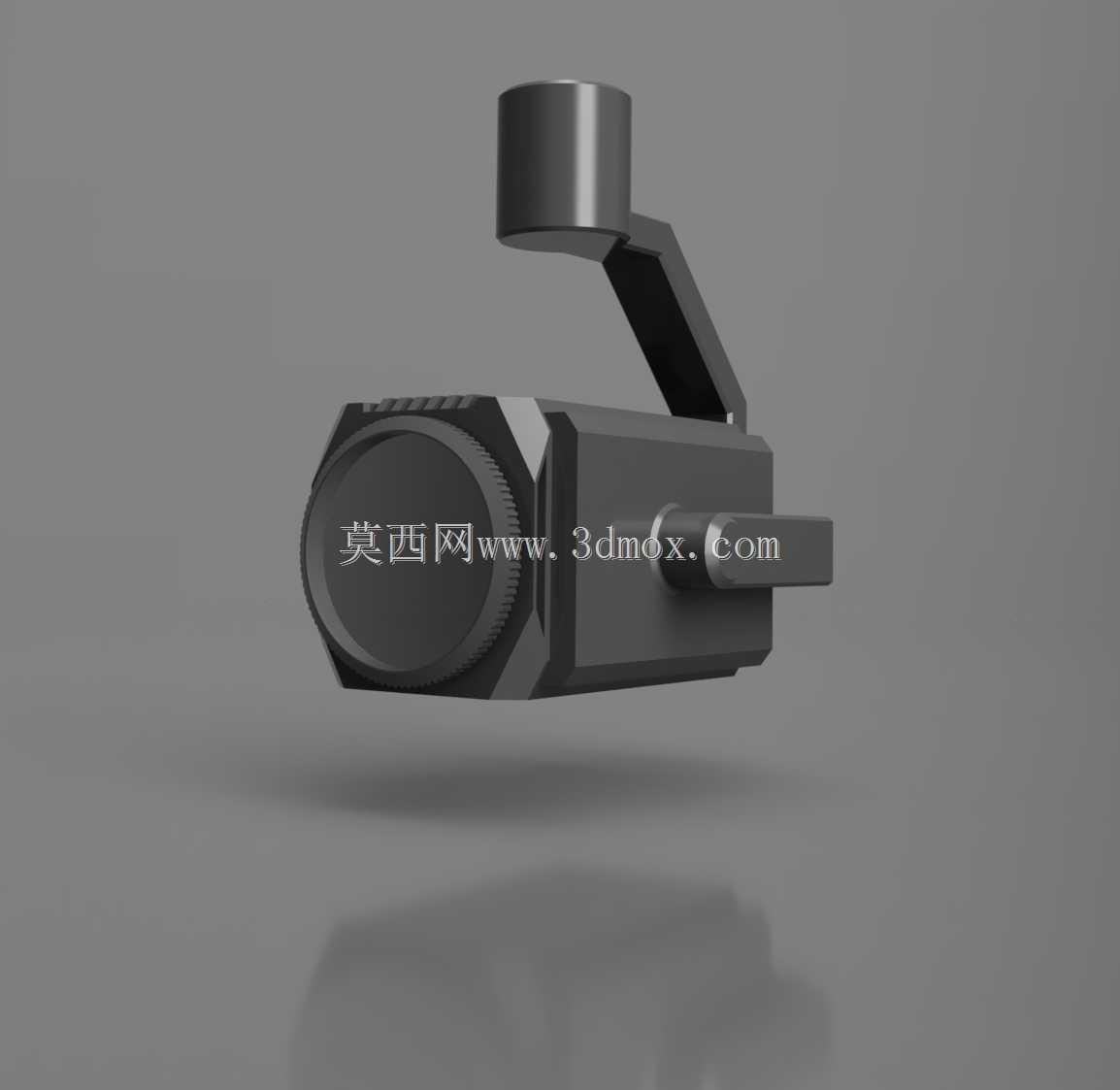

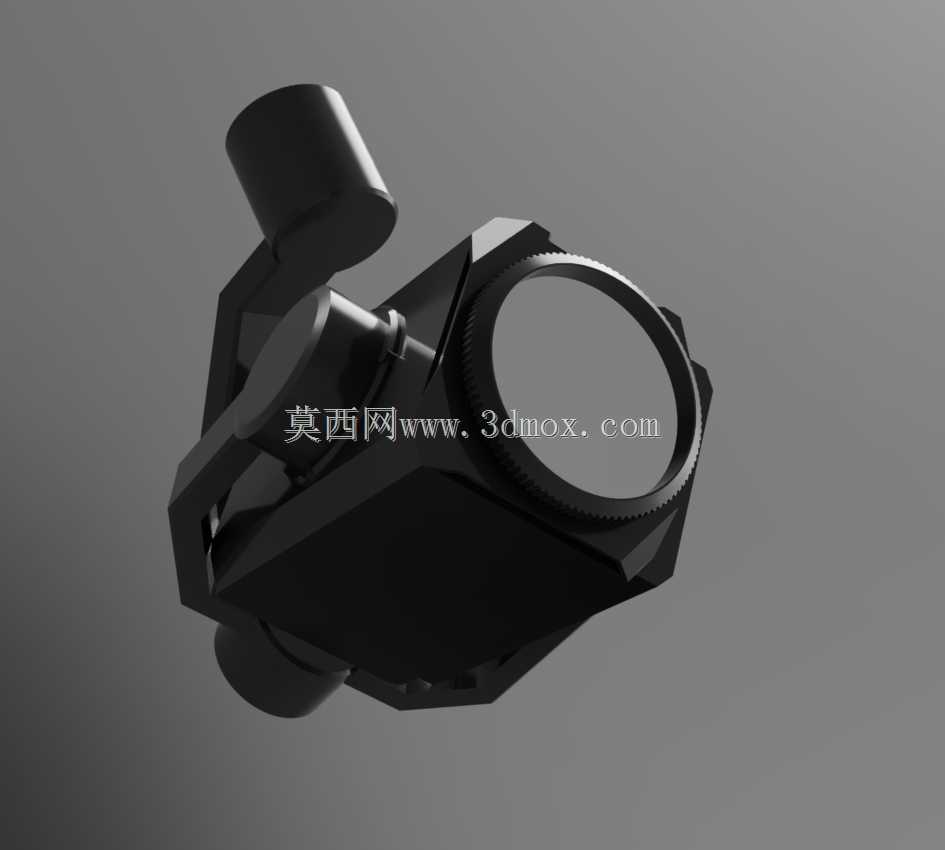

大疆禅思Z30无人机机载云台相机结构

这款机载云台相机是专为中小型工业级无人机设计的光学载荷，核心适配多旋翼飞行平台的挂载需求，在电力巡检、林业普查、应急测绘、安防巡查等场景中承担远距离高清影像采集功能。从结构设计来看，整体采用三轴增稳云台与相机主体一体化的布局，云台的俯仰、横滚、航向三个转动轴系均做了轻量化镂空处理，在保证结构刚度的前提下尽可能降低整体自重，避免给无人机飞行动态带来额外负载压力。相机主体的光学镜头组采用内嵌式防护设计，镜头外圈设置有橡胶缓冲圈，可抵消飞行过程中产生的微小振动，同时避免起降阶段的砂石剐蹭损伤镜片。安装接口位于云台顶部的固定基座位置，基座预留了标准的快装螺孔与通讯触点，和飞行平台的挂载架对接时，可同时完成机械固定与图传、供电线路的连接，无需额外布设走线，能大幅减少外场作业的设备调试时间。从功能特性上看，该相机支持30倍光学变焦，在百米以上的飞行高度即可清晰捕捉地面电力线路的金具缺损、林木病虫害斑块、灾害现场的细节状况，无需无人机抵近飞行，既降低了低空飞行的碰撞风险，也能提升作业覆盖效率。云台的增稳结构通过无刷电机实时抵消飞行过程中的姿态扰动，即使在四级风的飞行环境下，也能保证输出画面的稳定性，不会出现画面抖动、偏移的问题。设计过程中充分考虑了户外作业的环境适应性，相机外壳与云台结构件均采用高强度工程塑料与轻质铝合金搭配的材质组合，接缝处做了密封处理，可应对小雨、扬尘等复杂外场工况，设备的整体重心严格落在云台的转动轴中心位置，避免变焦过程中镜头前后移动带来的重心偏移，保证云台增稳的动态响应精度。在安装边界上，顶部基座的安装孔位间距适配主流工业级多旋翼无人机的载荷挂架尺寸，整体外轮廓不会超出无人机机臂的投影范围，避免飞行过程中云台转动与机臂、螺旋桨发生干涉，供电与通讯协议也匹配主流飞控系统的输出标准，无需额外加装转接模块即可完成适配调试。
