工业受限空间专用定制轨迹球操控装置

　　在电厂集控室、叉车车载操控台、GCS低压柜操作面这类工位上，常规桌面鼠标根本没有平放的余量：操作人员要么戴薄劳保手套作业，要么操作台面板预留的开孔纵深不足，要么设备周边布满接线端子、操作手柄，鼠标拖拽所需的平面移动空间完全被挤占，这台定制轨迹球就是针对这类痛点做的结构方案。

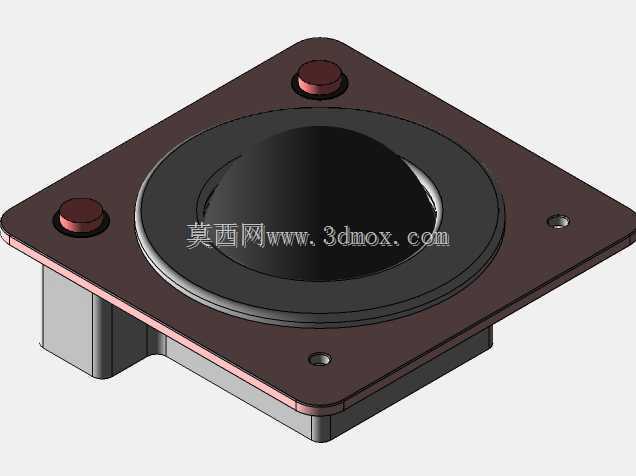

　　整机外包络尺寸严格控制在70mm×70mm×35mm，这个数值不是随意设定的：现场安装时面板开孔只需要开出对应底座的避让方槽，底座嵌入柜体后上方粉色安装法兰直接搭在面板表面，法兰上预留的两个安装孔位可以直接用M4沉头螺钉锁紧，不需要额外做支架转接，35mm的总高度里，下方灰色基座占22mm，完全藏在面板内侧，露在操作面以上的部分只有13mm，不会和周边的急停按钮、转换开关出现操作干涉。

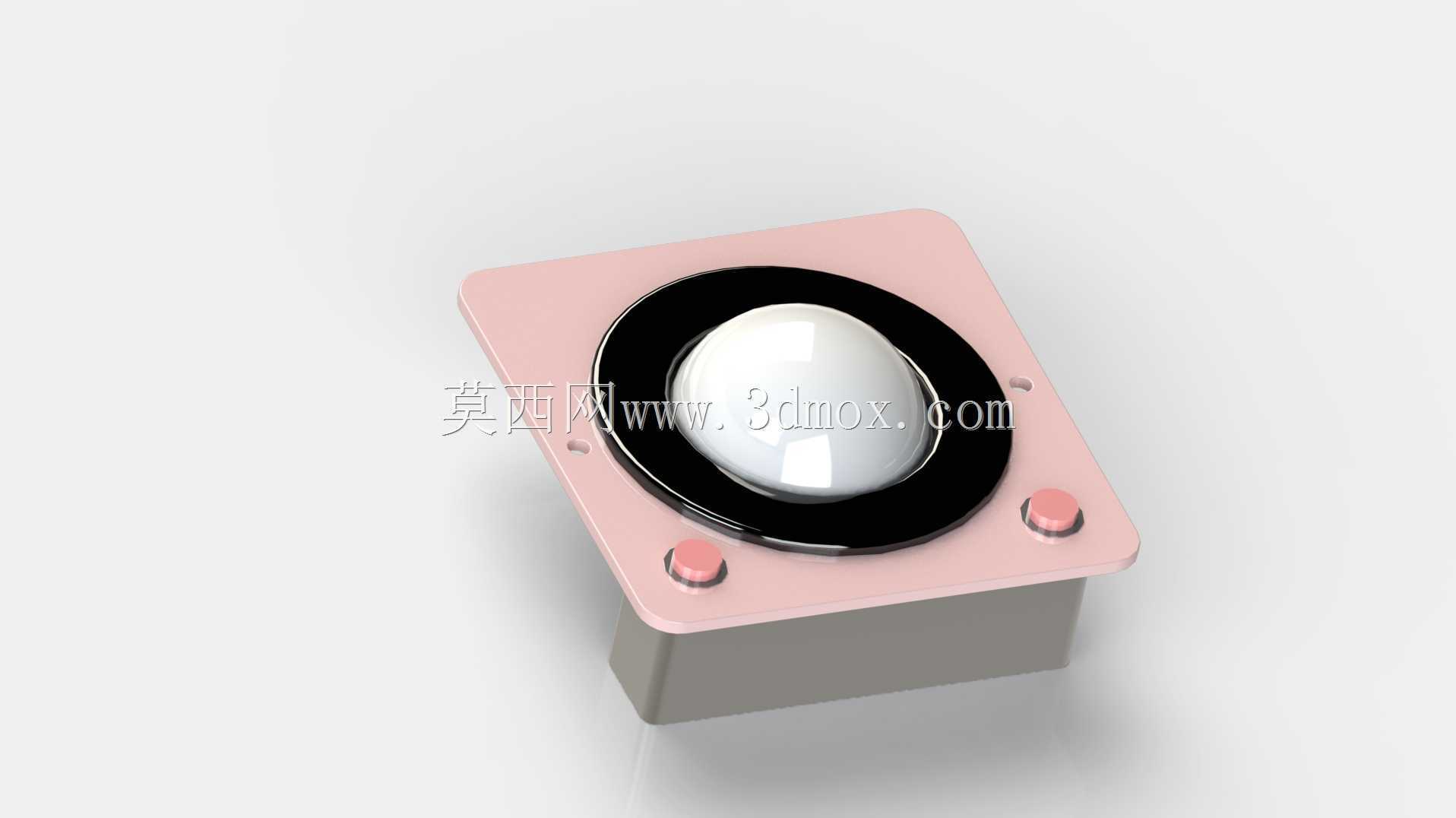

　　核心操控部件是顶部的白色抛光球体，球体被黑色环形承托座限位，承托座内部藏有三组正交布置的摩擦滚轮，分别对应X、Y轴的转动检测，球体转动时带动滚轮输出脉冲信号，不需要像普通鼠标那样在平面上位移，操作人员只需要用掌心或者单根手指拨动球体就能完成光标全方向移动，哪怕戴防滑手套，球体的光滑表面也能保证拨动顺畅，不会出现普通光电鼠标在油污、粉尘表面丢帧的问题。法兰面上左右对称布置的两个粉色圆形按键，对应鼠标的左右键功能，按键做了高出法兰面3mm的凸台设计，戴手套按压时不会误触旁边的球面，按键行程设定为1.2mm，按压力度控制在3N左右，既避免现场振动导致误触发，又不需要操作人员刻意用力按压。

　　设计之初首先排除了商用轨迹球的方案：市面上常规轨迹球要么底座高度超过60mm，柜内布线空间不够；要么按键布置在球体侧面，叉车行驶过程中操作人员手臂随车身晃动很容易误碰；还有的产品外壳没有做法兰安装结构，只能平放，无法嵌入柜体面板。这套方案把安装法兰和基座做成分体装配结构，法兰采用圆角方形设计，四个边角做R5圆角，避免安装时划伤操作人员手部，基座侧面预留USB出线槽，接线可以直接顺着柜内走线槽接入主控设备，不需要在面板上额外开走线孔。

　　从使用场景的适配性来看，发电厂集控台的操作人员往往需要长时间盯着大屏监控参数，手不需要离开操控区域就能完成光标定位，轨迹球的位置固定在台面上，不会像普通鼠标那样被碰掉、移位；叉车装配线上的车载终端安装在驾驶室前方，驾驶室内部空间狭窄，根本没有放置鼠标的平面，嵌入式安装的轨迹球完全固定在面板上，车辆颠簸时也不会滑动；GCS抽屉柜的本地操作面板本身面积狭小，面板上还要布置电流表、旋钮、指示灯，70mm见方的安装占位刚好能挤在元器件缝隙里，不需要重新规划整个面板的布局。

　　结构建模时先确定球体的运动包络：选用直径32mm的标准工业轨迹球，球心距离法兰上表面的高度设定为8mm，保证球体露出环形座的部分足够手指拨动，同时球体不会从承托座中脱出；环形承托座和法兰之间做2mm的止口配合，装配时直接卡入定位，打胶固定后就能防止粉尘从缝隙进入基座内部；下方基座的侧壁做1.5mm的壁厚，内部预留电路板安装柱，滚轮组件、信号处理板都可以固定在基座内部的螺柱上，整体装配完成后没有外露的缝隙，正面防护等级可以达到IP54，现场的少量灰尘、溅水都不会影响内部元件工作。两个按键的下方直接内置轻触开关，开关引脚焊接在主电路板上，按键和法兰之间预留0.3mm的活动间隙，避免温度变化出现塑料件卡滞。

　　这套结构没有多余的装饰特征，所有外形尺寸都服务于安装边界和操作需求：法兰的边长70mm刚好匹配标准柜面的按钮安装间距，35mm的总高度适配绝大多数控制柜的内侧纵深，球体和按键的位置按照操作人员手腕自然放置的姿态排布，长时间操作不会出现手腕悬空的疲劳感，针对工业受限空间的输入需求做了全维度的结构适配。
