带定制纹理的微型SD存储卡结构设计

日常做消费电子配套结构设计时，微型SD卡这类小型存储部件的建模经常会碰到，别看着它尺寸小巧，实际做结构适配的时候要考量的边界细节一点不少。这类卡的核心应用场景覆盖了便携数码设备的扩展存储需求，从运动相机、手持云台、嵌入式开发板到老款便携影音设备，只要是带Micro SD卡槽的终端，都需要匹配对应尺寸规格的卡件结构，做整机结构堆叠的时候，卡件的外形公差直接影响插拔手感与卡槽配合的可靠性。

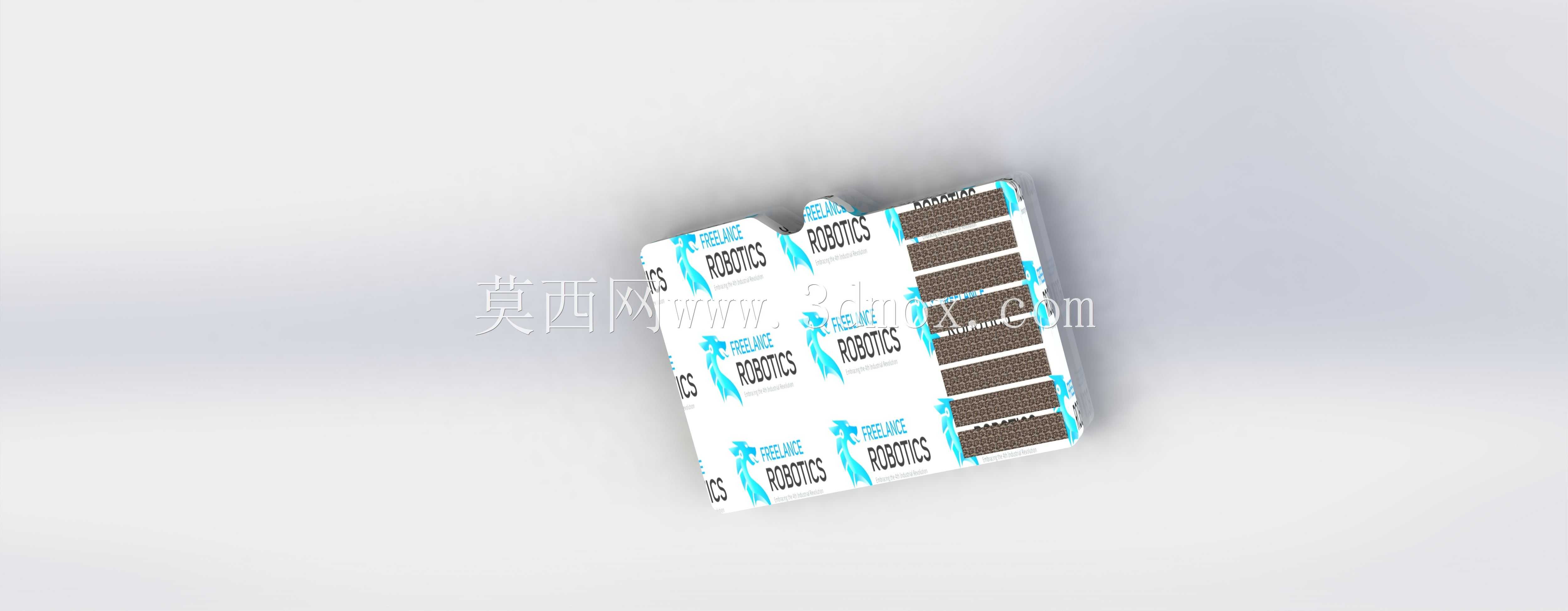

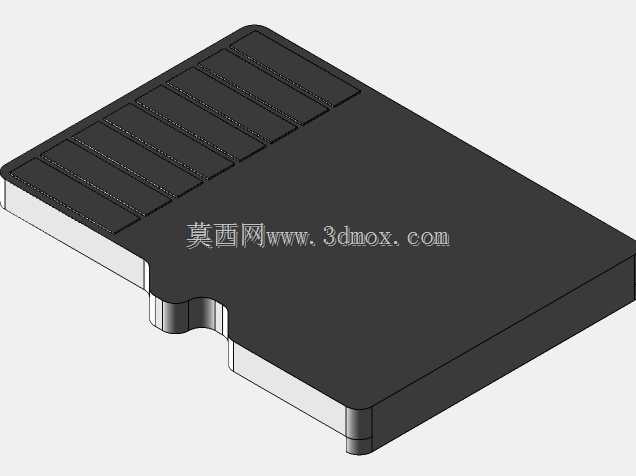

建模过程中首先要卡准外形的安装边界，这类微型存储卡的金手指区域是功能核心，建模时需要严格对齐接触片的排布间距，每一片接触铜片的宽度、相邻片的绝缘间隔都要符合通用插接规范，避免后续做装配干涉检查时出现接触对位偏差。卡身的主体壳体采用薄型注塑结构设计，边缘做了微小的倒角过渡，既可以避免插拔时刮蹭卡槽内壁的塑料导向筋，也能在批量组装时减少卡件卡滞的概率。

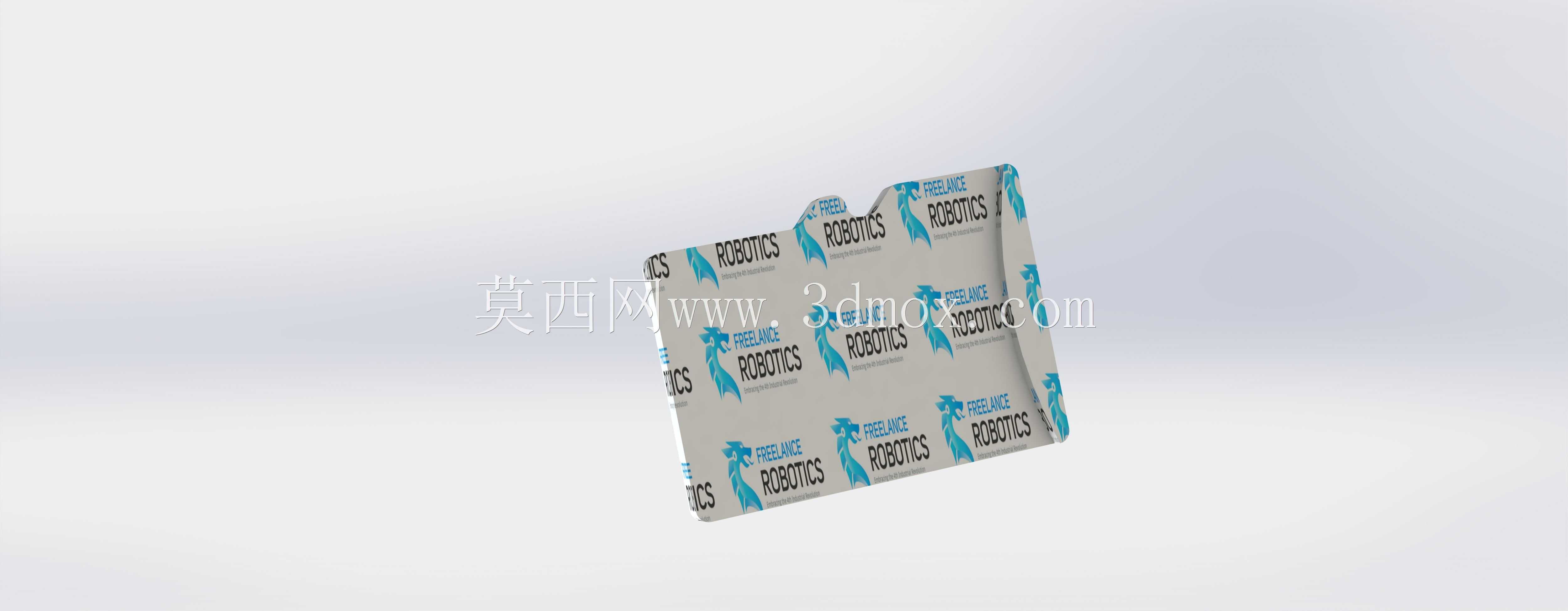

这次的模型预留了纹理自定义的设计空间，卡身表面的印刷纹理层做了独立的面组拆分，不需要改动主体实体结构就能替换表面图案，不管是做品牌丝印效果还是定制化外观打样，都能直接在现有模型基础上调整，省去了重新拆分曲面的重复工作。实际做结构验证的时候，卡身的厚度尺寸是重点管控项，过厚会导致插入卡槽时顶压内部弹片过量，长期使用会造成弹片疲劳变形接触不良，过薄则会出现插接松动、数据传输中断的问题，建模时已经把厚度方向的公差余量考虑在结构里，和标准卡槽的配合间隙控制在合理范围。

从功能特性来看，这类微型存储卡在结构设计上不需要额外的活动部件，整体是一体式封装结构，抗振动性能比带活动部件的存储介质更好，这也是它能在户外便携设备、工业嵌入式终端里广泛应用的原因。建模时把卡身的防误插缺口位置做了精准定位，和卡槽内的防呆凸筋完全匹配，能避免反向插卡造成的金手指损坏或者卡槽结构损伤。做整机装配模拟的时候，还需要考量卡件插入后的露出长度，确保设备后盖闭合时不会和卡尾端产生干涉，尤其是做超薄便携设备的结构设计时，这部分的尺寸链计算需要把卡件的长度公差也纳入计算范围，避免组装后出现后盖顶起的问题。
