Arduino控制板配套集成功能外壳

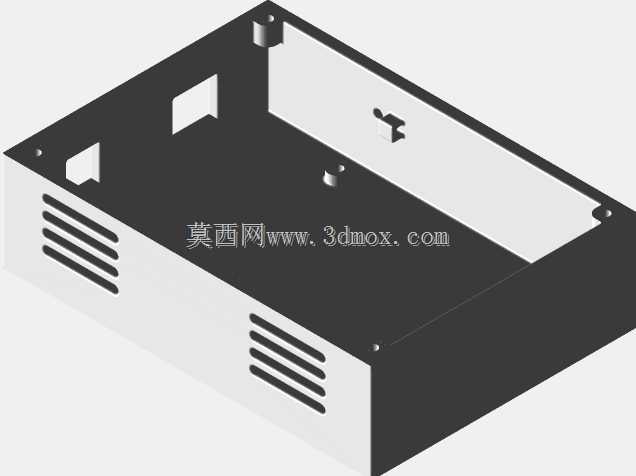

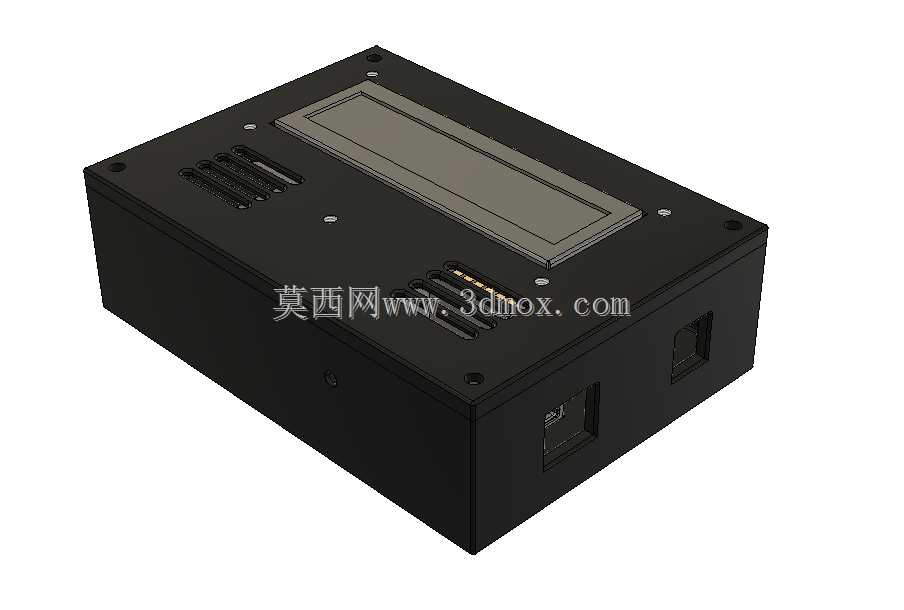

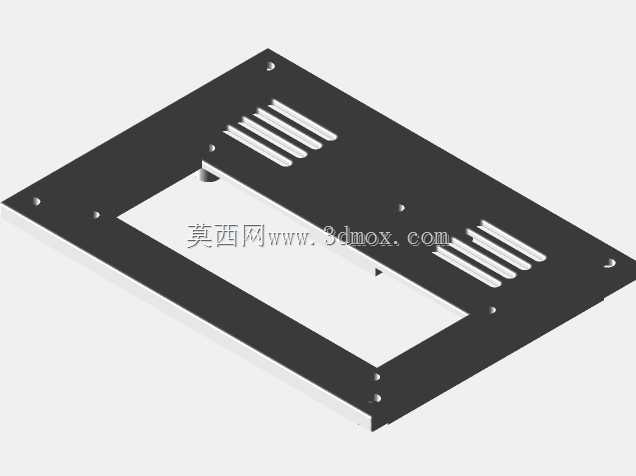

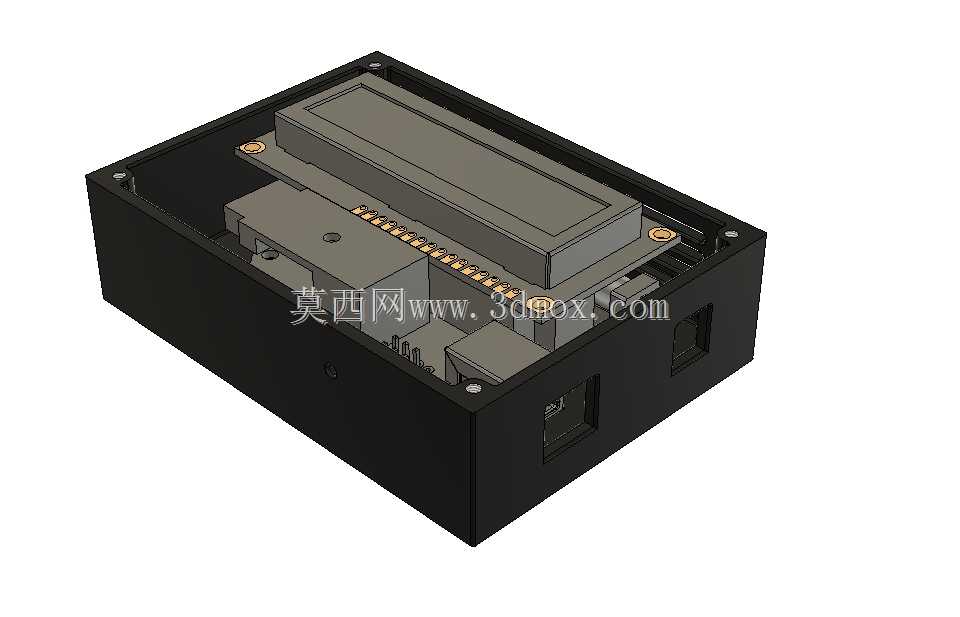

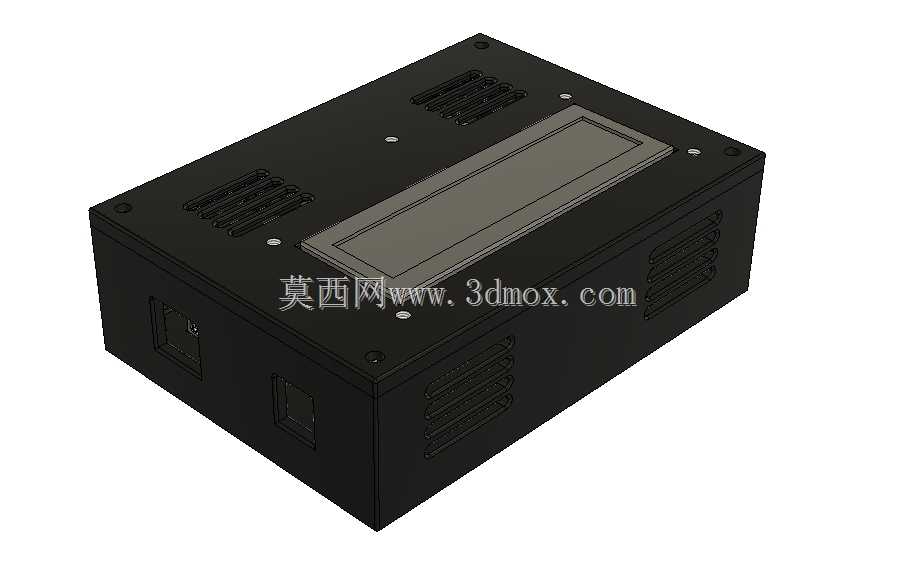

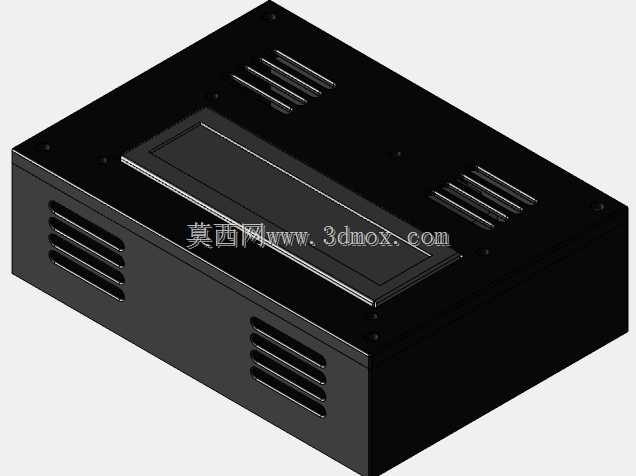

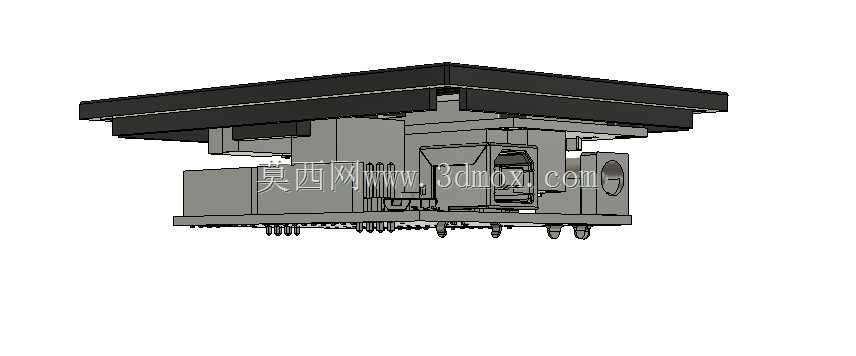

这款集成式外壳主要面向小型温度采集、参数显示类嵌入式控制场景，可同时容纳Arduino Uno R3主控板、max6675热电偶测温模块以及1602字符型LCD显示屏，解决多模块零散组装时接线杂乱、元件裸露易受磕碰、现场部署防护不足的问题，常见于实验室小型温控实验装置、桌面级加热设备控温单元、DIY小型环境参数采集终端这类对集成度有一定要求、又不需要开模定制壳体的应用场景。从结构设计来看，壳体采用分体式上下扣合结构，上盖预留了精准匹配1602LCD的显示窗口，窗口边缘做了承托台阶，显示屏安装后表面与上盖外表面基本齐平，既避免显示区域积灰，也能防止外力直接按压损坏液晶面板；壳体侧面对应Arduino板的USB供电口、直流电源口预留了开口，不用拆开壳体就能完成供电接线与程序烧录，同时针对max6675模块的热电偶接线端预留了穿线缺口，外部测温探头的引线可以直接从缺口接入内部模块，无需额外在壳体上打孔。散热设计上，壳体的多个侧面以及上盖非显示区域都开设了阵列式通风槽，因为Arduino主控板带载运行、max6675模块长时间采集温度信号时会产生一定热量，通风槽的位置避开了内部元件的安装区域，既保证空气对流带走积热，也能避免较大的杂物从槽口进入壳体内部触碰电路板造成短路。安装边界方面，内部的定位柱完全匹配Arduino Uno R3的标准安装孔位，同时预留了max6675模块的固定螺柱位置，两个模块在壳体内的排布间距经过核算，既不会因为间距过小造成接线弯折半径不足，也不会浪费内部空间导致整体体积过大；1602LCD的安装位与主控板的排针位置预留了足够的接线空间，杜邦线连接后不会被上下盖扣合时挤压，避免长期使用后线材绝缘层破损。壳体的边角做了小圆弧过渡，没有尖锐的棱角，桌面放置时不会划伤操作台面，整体壁厚均匀，适合3D打印加工或者小批量注塑生产，上下盖采用螺丝固定，拆卸维护时只需要拧开固定螺丝就能打开壳体更换内部元件或者调整接线，相比卡扣式结构反复拆卸的耐用性更好，适合需要经常调整内部接线的DIY开发场景。
