止动轭往复运动转换传动机构

项目分类:3D模型 发布时间:2021-09-28 ID:295883
  • 止动轭往复运动转换传动机构
  • 止动轭往复运动转换传动机构
  • 止动轭往复运动转换传动机构
  • 止动轭往复运动转换传动机构
  • 止动轭往复运动转换传动机构
  • 止动轭往复运动转换传动机构
  • 止动轭往复运动转换传动机构
  • 止动轭往复运动转换传动机构
  • 止动轭往复运动转换传动机构
  • 止动轭往复运动转换传动机构
  • 止动轭往复运动转换传动机构
  • 止动轭往复运动转换传动机构
  • 止动轭往复运动转换传动机构
  • 止动轭往复运动转换传动机构
  • 止动轭往复运动转换传动机构
  • 止动轭往复运动转换传动机构
  • 止动轭往复运动转换传动机构
  • 止动轭往复运动转换传动机构
  • 止动轭往复运动转换传动机构
  • 止动轭往复运动转换传动机构
  • 止动轭往复运动转换传动机构
  • 止动轭往复运动转换传动机构
  • 止动轭往复运动转换传动机构
  • 止动轭往复运动转换传动机构
  • 止动轭往复运动转换传动机构
  • 止动轭往复运动转换传动机构
  • 止动轭往复运动转换传动机构

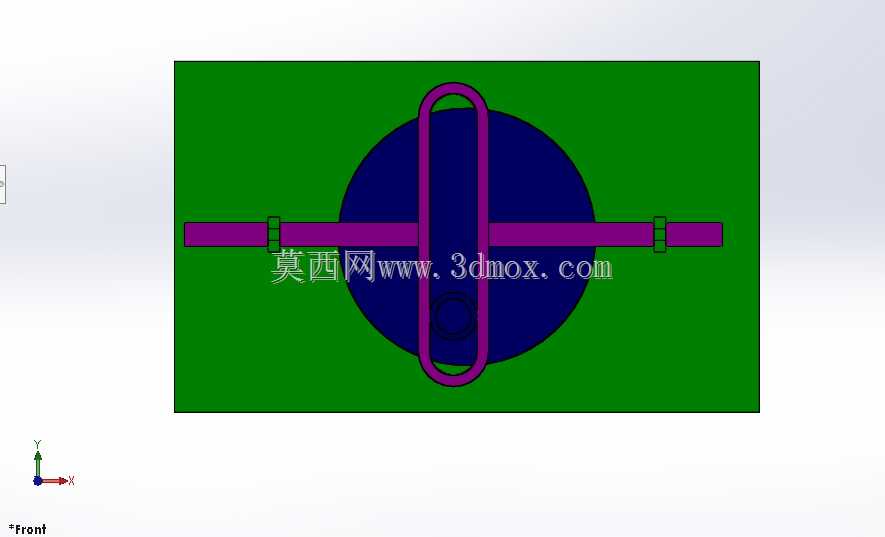

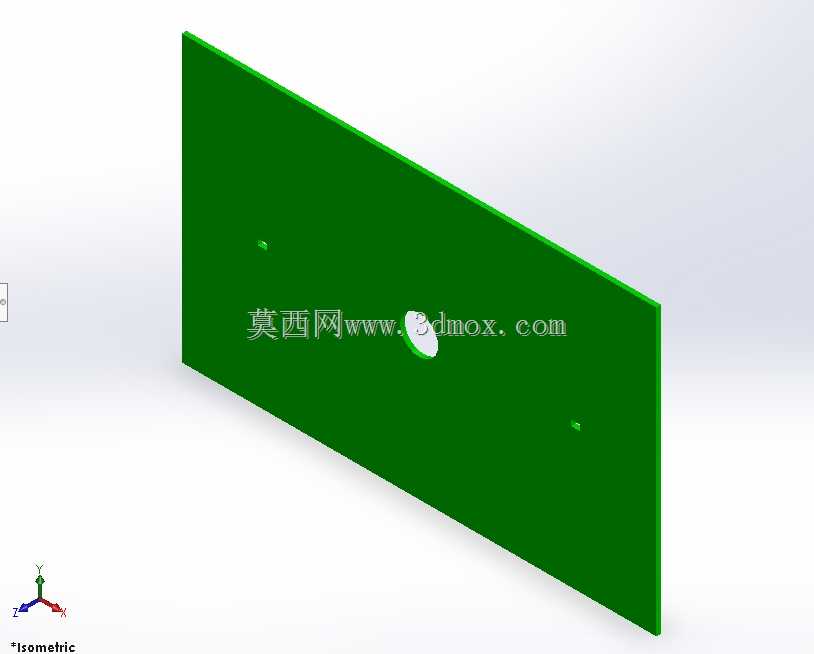

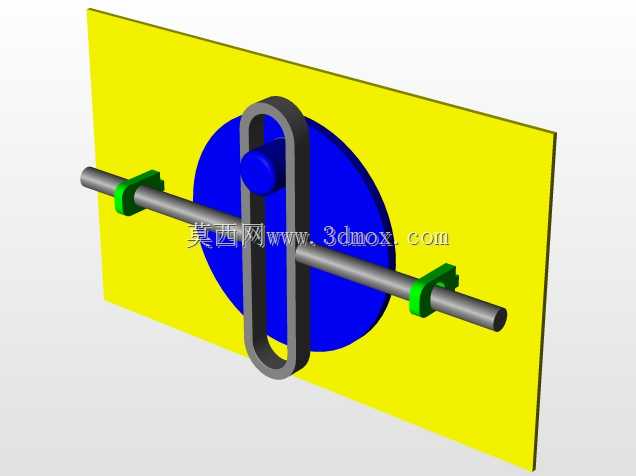

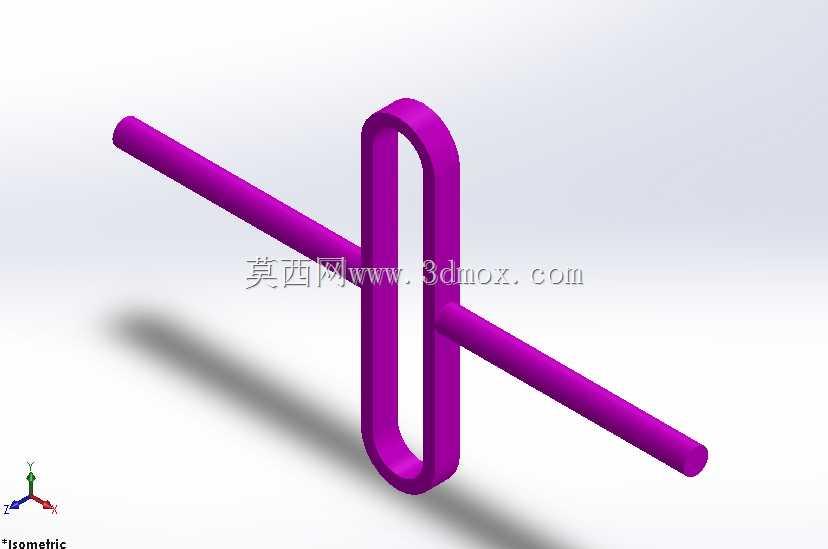

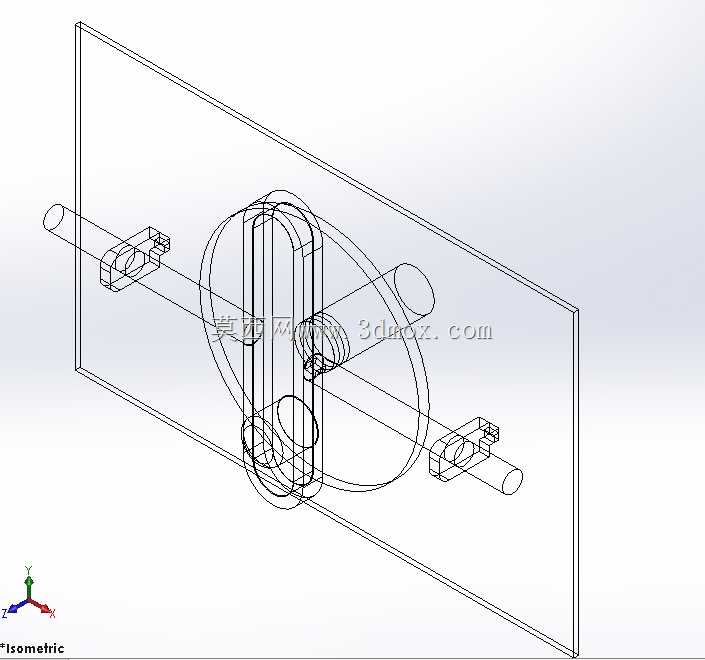

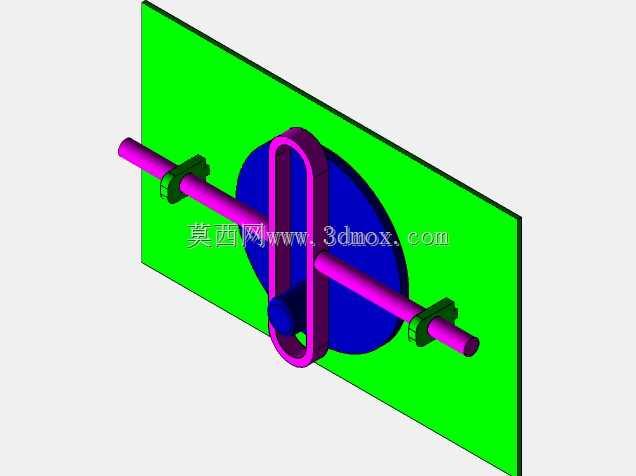

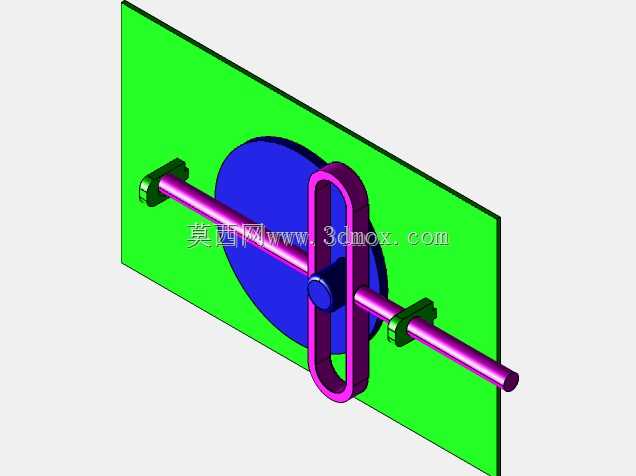

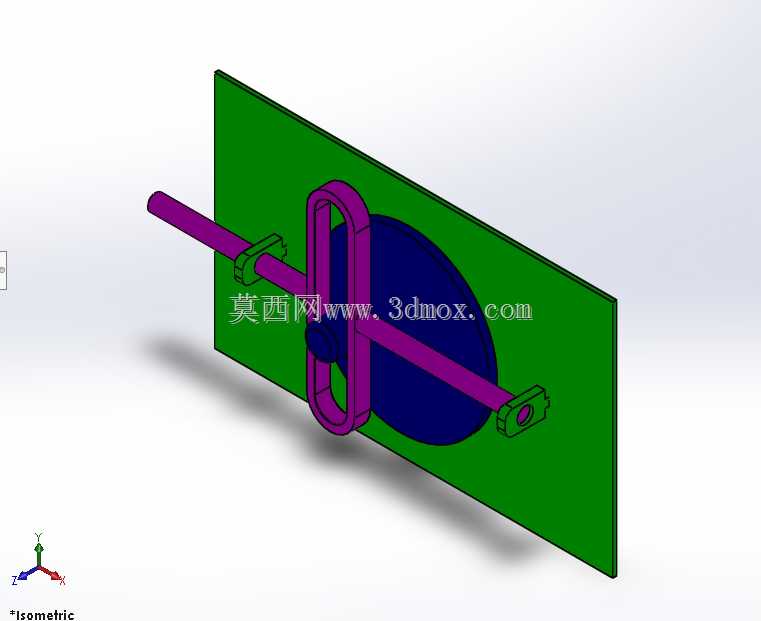

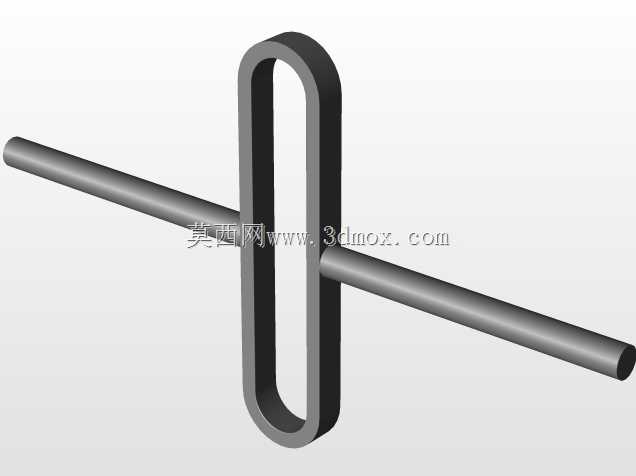

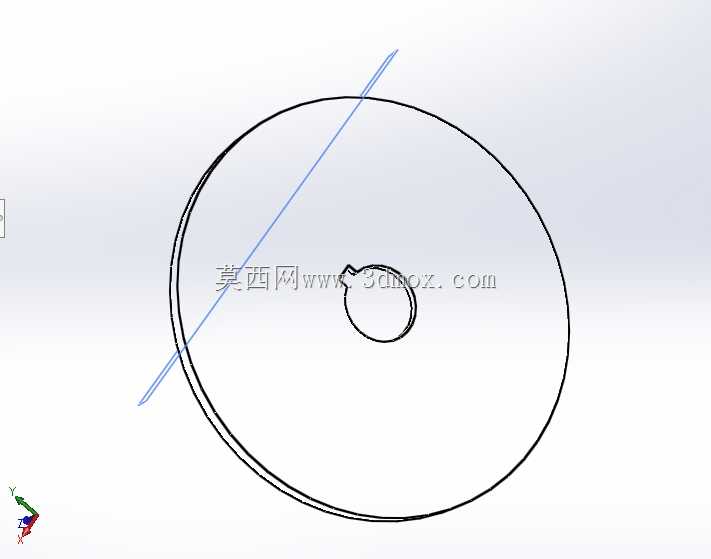

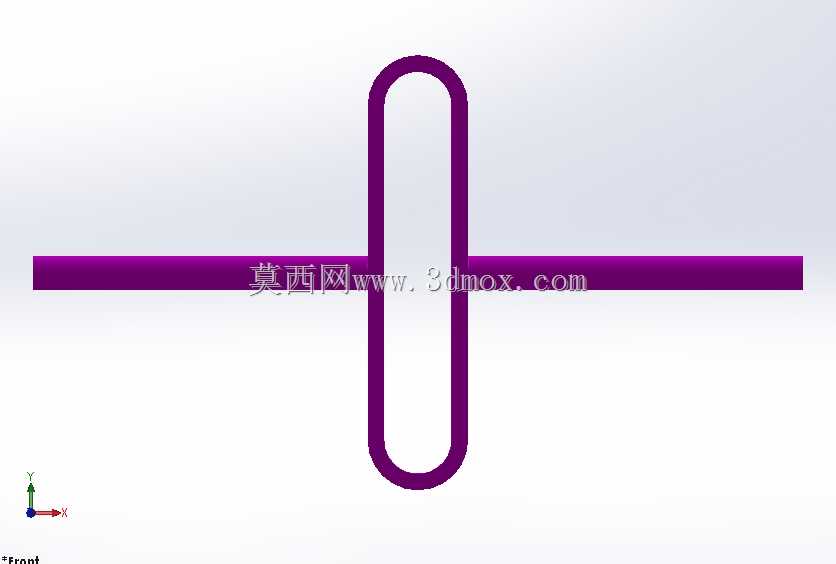

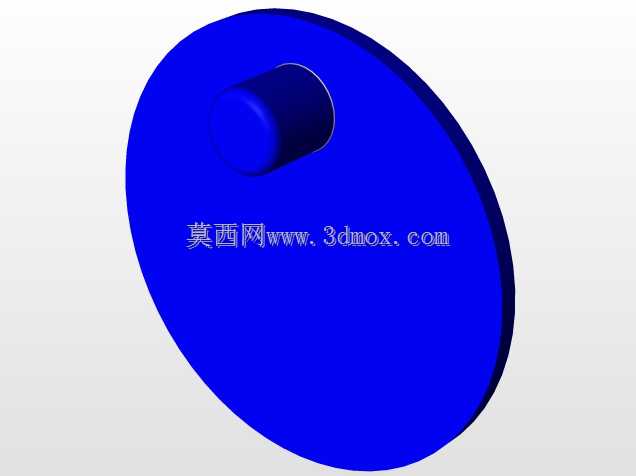

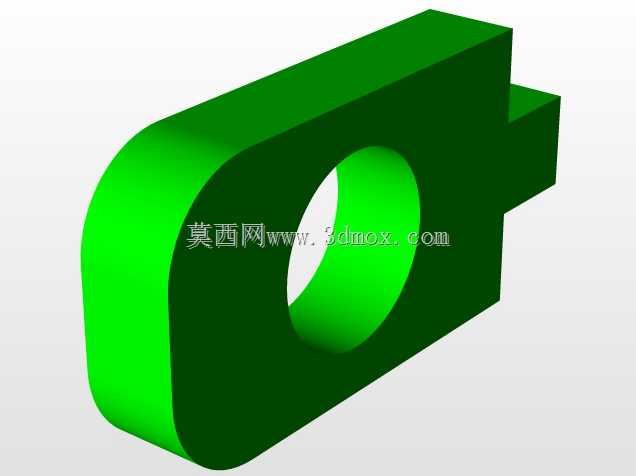

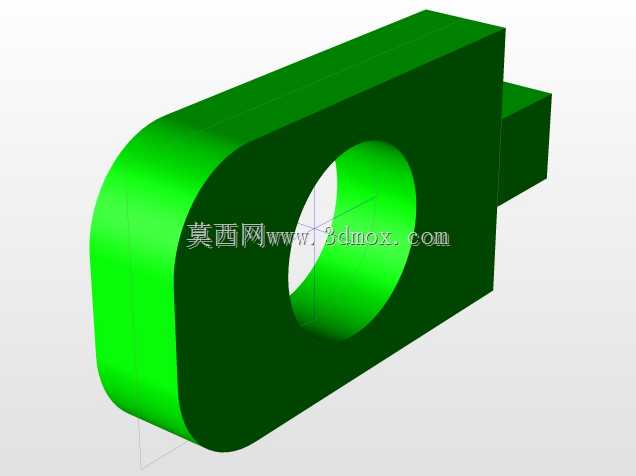

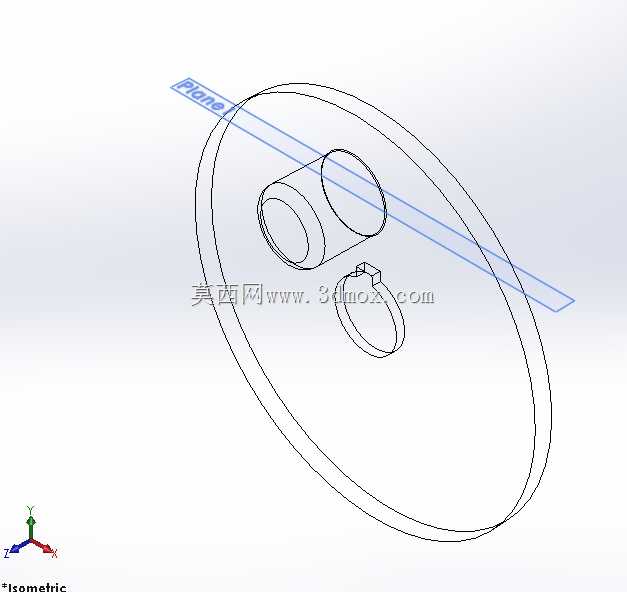

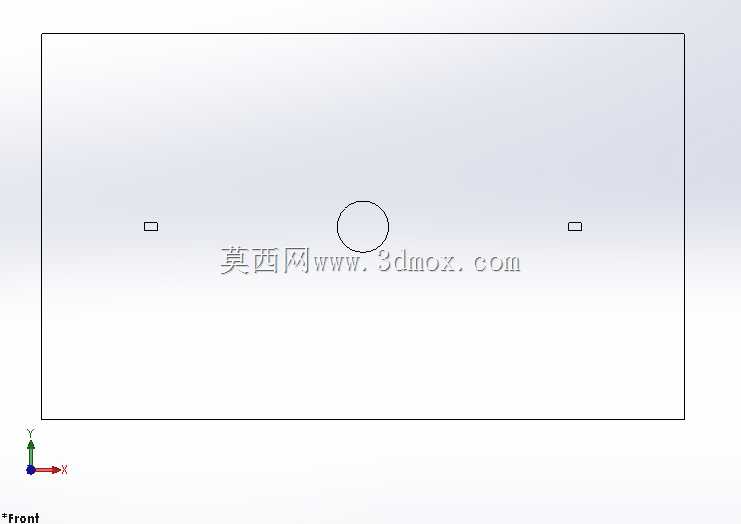

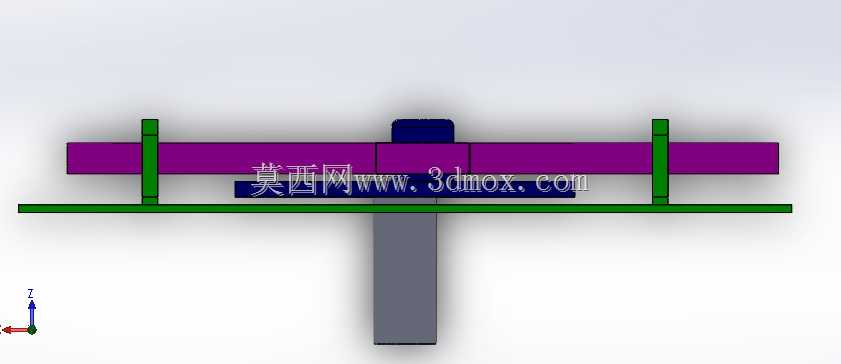

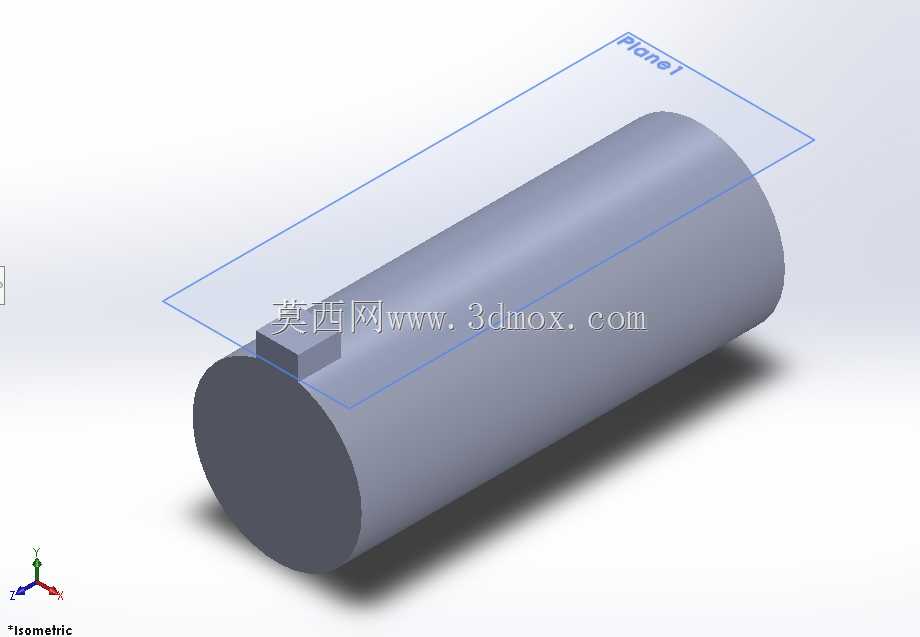

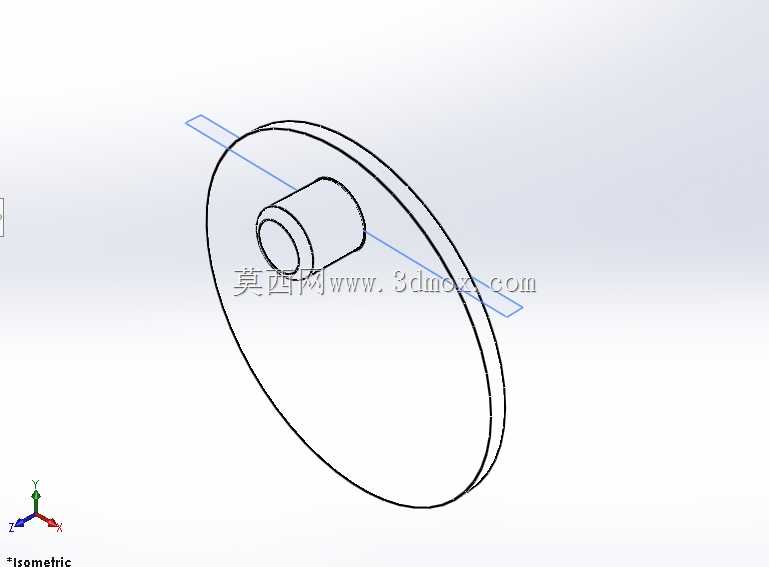

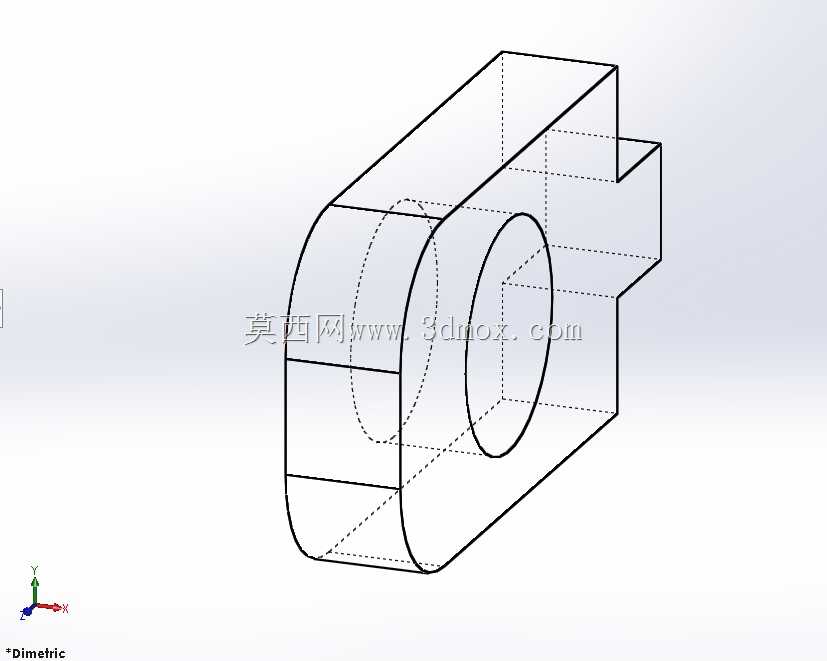

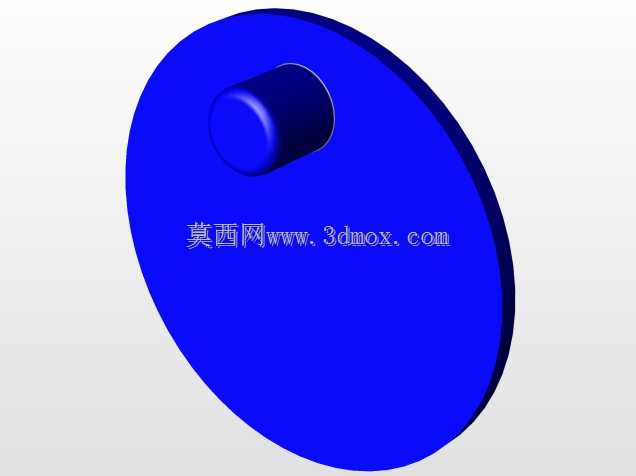

在轻工纺织设备的横向往复驱动工位、小型冲压设备的间歇送进单元、自动化生产线的直线往复执行端,这类运动转换机构的应用十分普遍,它不需要复杂的齿轮齿条或者丝杠副结构,就能稳定实现旋转与直线往复运动的双向转换,在低速轻载的传动场景里,结构可靠性远高于同成本的其他传动方案。这套止动轭机构的核心传动逻辑依托开槽连杆结构实现,与旋转部件固连的销嵌合在滑动轭的直槽内,当旋转部件做整周回转时,销会在槽内做相对滑动,同时带动滑动轭沿着贯穿的导向轴做直线往复运动,反过来如果给滑动轭施加稳定的直线往复驱动力,也能带动旋转部件实现连续回转,这种双向可逆的传动特性,让它在很多需要运动形式切换的工位上能简化整体传动链。设计这套结构的时候,首先要确认的是滑动轭的槽宽与驱动销的配合公差,两者采用间隙配合,间隙值控制在0.02-0.05mm区间,既保证销在槽内滑动无卡滞,也不会因为间隙过大导致传动过程出现明显的回程冲击,导向轴的两端通过带座轴承固定在安装立板上,轴的直线度公差要控制在0.02mm/100mm以内,避免滑动轭往复移动时出现别劲卡顿的问题。从安装边界来看,整套机构的安装基准是后方的立式安装板,板上预留了导向轴两端的固定安装孔,孔位同轴度公差不超过0.03mm,旋转部件的回转轴心与导向轴的轴心线需要保持空间垂直,两轴的中心距偏差不能超过0.1mm,否则会导致驱动销与滑槽的侧壁出现偏磨,大幅缩短零件的使用寿命。滑动轭的行程由旋转部件上驱动销的回转直径决定,实际选型时可以根据需要的往复行程调整销的安装偏心距,偏心距越大往复行程越长,但对应的传动过程中滑动轭对导向轴的径向作用力也会越大,需要对应匹配更大直径的导向轴和更高刚性的安装支撑。日常工况下这套机构适合运行在转速不超过300rpm的轻载场景,不需要额外的复杂润滑,只需要定期在滑槽与驱动销的配合面、导向轴与滑动轭的配合面涂抹少量润滑脂就能长期稳定运行,相比曲柄滑块机构,它的往复运动在行程端点没有额外的侧向分力,运行过程的噪音更低,传动更平稳,在很多小型自动化设备的直线驱动工位上,能直接替代气缸实现固定行程的往复驱动,不需要额外配置气源管路,整体结构的集成度更高。
