小型台式丝网印刷设备三维结构设计

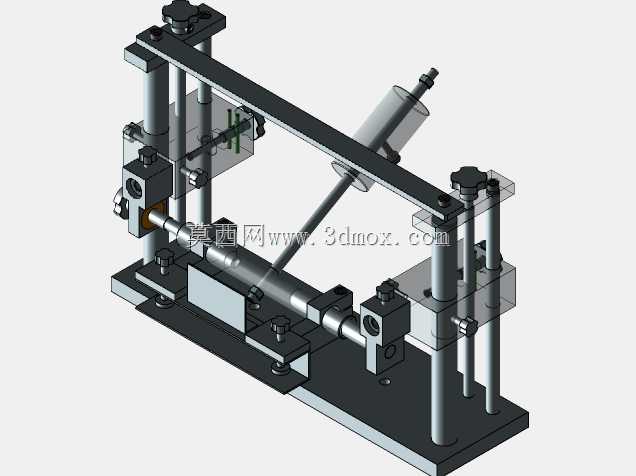

这款小型台式丝网印刷设备的三维结构，主要面向小批量多品种的平面工件印刷场景，常见于电子元器件标识打样、小型塑胶外壳图案印刷、小尺寸五金件表面文字印刷这类生产场景，相比大型全自动丝印线，它的占地空间极小，不需要配套复杂的气源与电控系统，适合小型加工车间、打样实验室、个体加工户这类场地与预算有限的使用场景。从结构设计逻辑来看，整体采用立式双导柱支撑框架，底部为整块加工的安装底板，所有功能组件都直接固定在底板上，安装时只需要将底板通过螺栓固定在平整工作台面即可，不需要额外做地基找平，安装边界的长宽尺寸控制在小型工作台可容纳的范围，整体高度适配操作人员坐姿作业的操作高度，不需要站立操作就能完成全部印刷动作。设备的网版夹持机构采用可调节的锁紧结构，能够适配不同厚度的小型网框，横向的横梁可以沿着导柱做上下高度调节，调节到位后通过侧面的锁紧旋钮固定，能够适配不同厚度的印刷工件，调整网距的操作不需要额外工具，手动旋拧旋钮就能完成，适合频繁换型的小批量生产场景。印刷刮墨的执行组件采用斜置安装的气缸驱动？不对，这款手动款的结构是采用直线导轨引导刮墨座的往复运动，刮墨刀的压力可以通过顶部的调节旋钮微调，保证印刷过程中刮墨压力均匀，避免出现图案边缘晕染、漏墨不均的问题。承印台的位置设置了可微调的定位挡块，能够快速对工件做定位，重复放置工件的位置偏差控制在印刷精度允许的范围内，不需要每次印刷都重新对位，减少换产调整的时间。从结构细节来看，所有导向轴都采用光轴加直线轴承的配合方式，运动阻力小，长期使用也不会出现卡顿的问题，各个调节位置都设置了刻度标识，操作人员可以根据之前记录的参数快速调整到合适的工作位置，不需要反复试印找参数。设备的整体结构没有复杂的异形加工件，大部分零部件都是标准的机械五金件，后期维护更换配件的成本很低，日常只需要定期给导向轴添加润滑脂就能保证设备的运行精度。在设计的时候特意将刮墨的运动行程做了限位设计，避免操作时刮墨座超出行程脱落，两端的限位块采用缓冲材质，减少运动到位时的冲击，提升操作的手感。网版夹持的位置预留了一定的调整余量，除了上下高度调整，还可以做小角度的偏转调整，应对网版安装时的微小偏差，保证印刷图案的位置精度。这类小型丝印设备不需要复杂的操作培训，新操作人员简单熟悉十几分钟就能独立操作，印刷的压力、速度都可以由操作人员手动控制，对于一些特殊材质的工件，可以灵活调整操作力度来保证印刷效果，相比全自动设备的固定参数，它的灵活性更强，适合打样和小批量定制化的印刷需求。
