箱盖移印印花加工设备结构设计

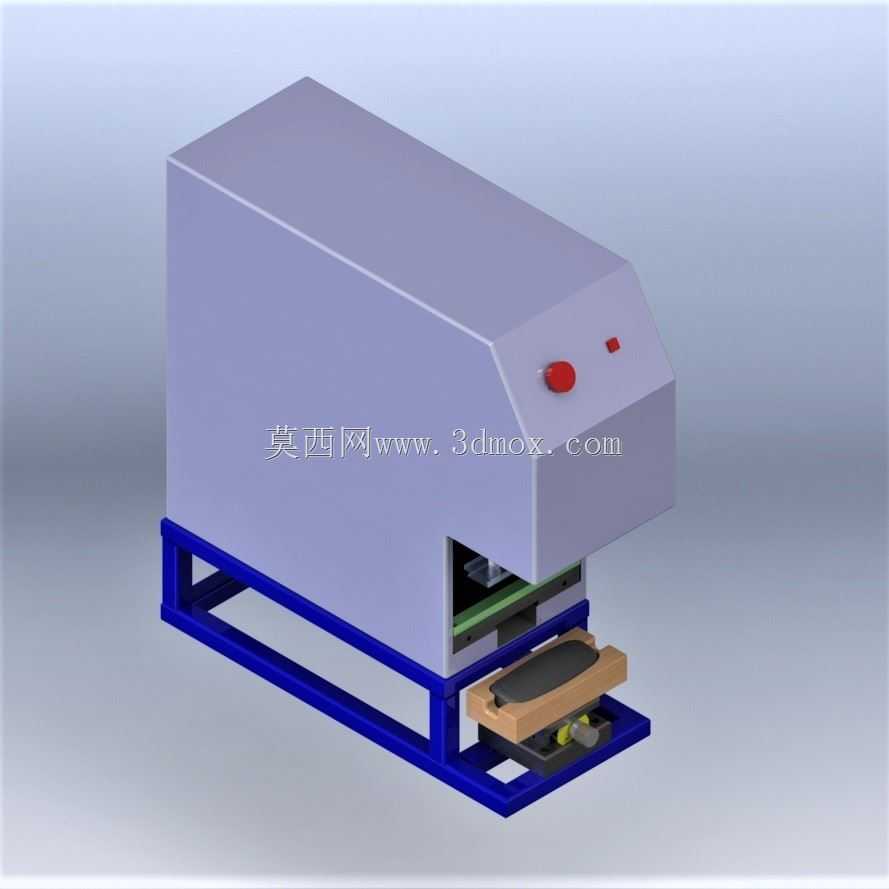

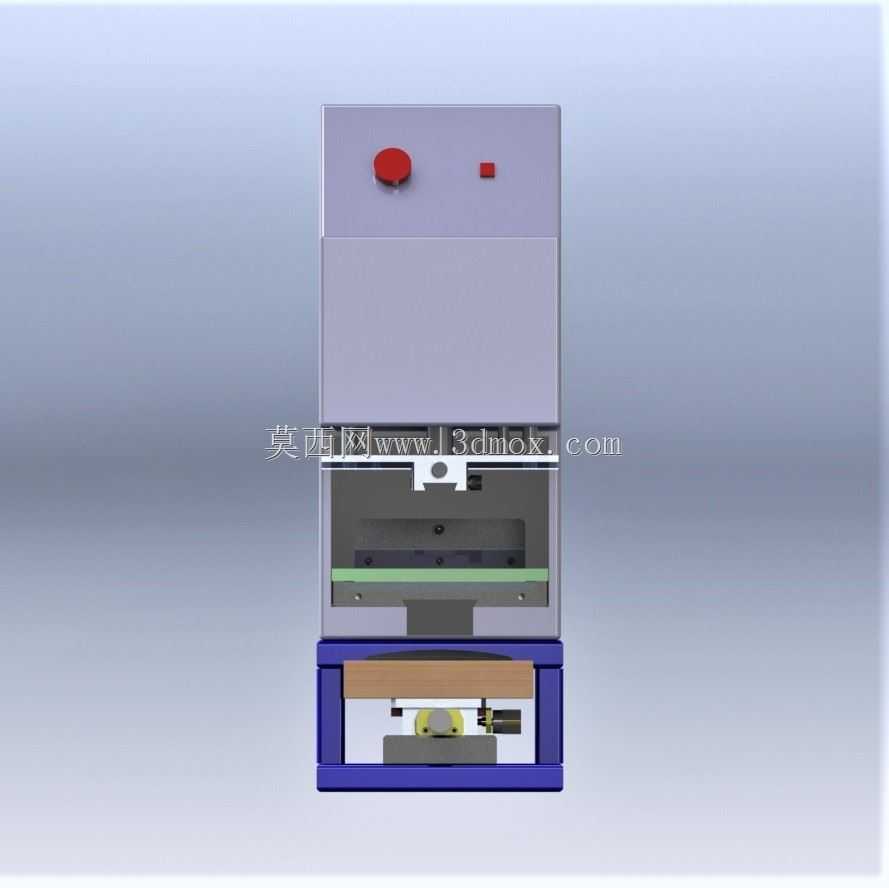

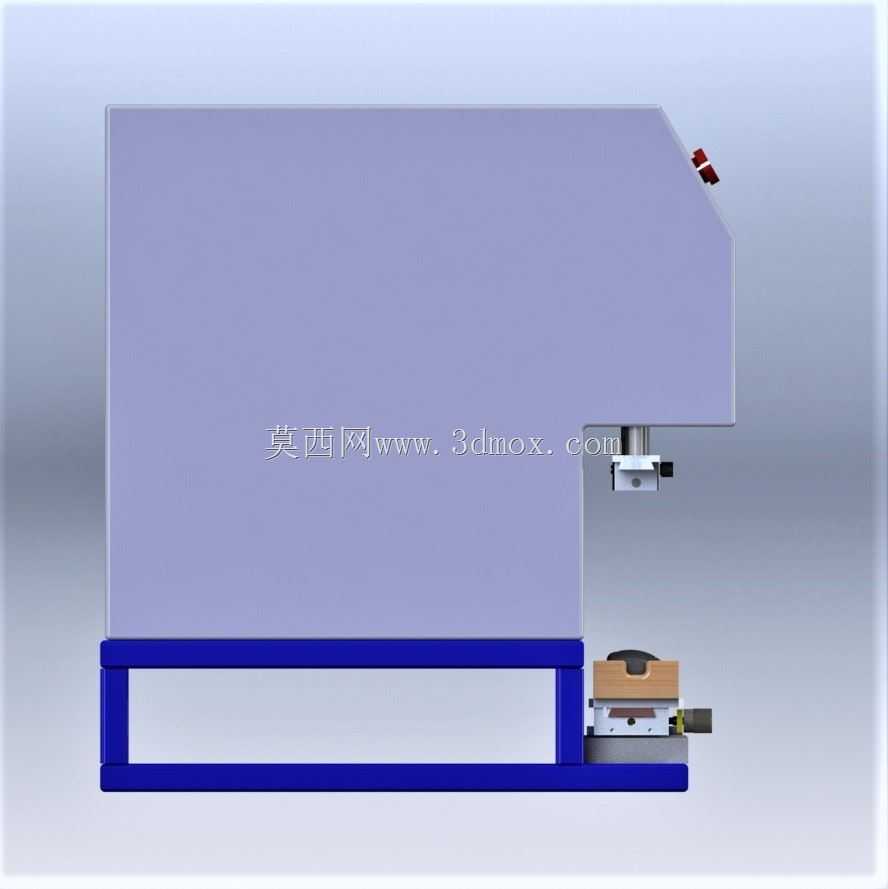

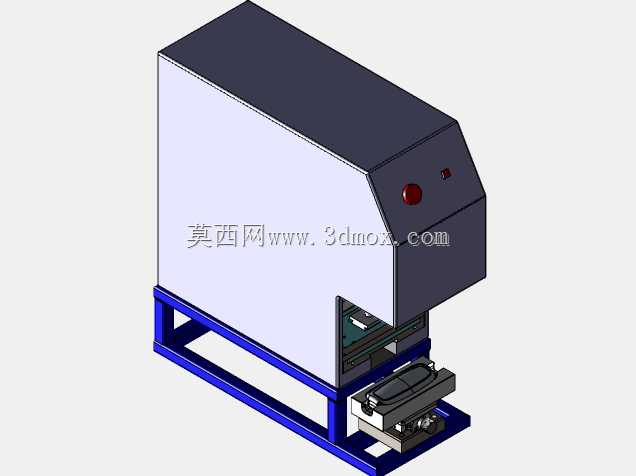

这款移印设备主要面向小型硬质箱壳类零件的表面标识印刷工序，常见应用场景涵盖文具包装盒、小型电子器件防护壳、五金配件收纳箱等产品的生产线配套或小批量加工工位，可在工件外表面完成logo、参数标识、装饰图案的转印作业，替代传统手工盖章或贴纸工艺，印刷位置一致性更好，图案附着力也更稳定。设备整体采用框架式底座承托上部印刷主机的布局，底部蓝色方管焊接机架预留了工件放置的操作空间，作业时操作人员可直接将待印箱盖放置在前端的工件定位治具上，治具带有限位卡槽，可适配对应尺寸的箱盖类零件，避免印刷过程中工件移位导致图案偏斜。上部主机箱体采用封闭钣金外壳设计，将内部的胶头升降机构、油盅供墨组件、传动杆件全部收纳在内，仅在前端预留印刷作业的开口，既可以减少车间粉尘落在印版或胶头上影响印刷质量，也能避免操作人员误触内部运动部件，外壳斜面上设置的操作按钮分别对应启动、急停功能，操作高度适配站立作业的人体工学尺寸，操作人员无需大幅弯腰抬手即可完成操作。设计过程中优先考虑了小工位的安装适配性，设备整体占地面积控制在小型工作台可放置的范围，机架底部可通过膨胀螺栓直接固定在地面或加厚工作台面上，不需要额外做大型混凝土基础，适合小型加工厂、组装线旁的辅助工位布设。印刷执行端采用垂直下压的移印路径，胶头下行行程经过限位调整，可匹配不同高度的箱盖工件，下压压力通过内部调压组件控制，避免压力过大压伤薄壁箱壳，或是压力不足导致图案缺墨断边。供墨部分采用封闭油盅结构，相比开放式油盘溶剂挥发量更小，油墨浓度更稳定，长时间作业也不需要频繁调整油墨粘度，减少了工位的维护频次。治具部分采用快换设计，更换不同规格的箱盖产品时，只需要松开治具固定螺丝更换对应定位块即可，不需要重新校准胶头与印版的相对位置，缩短了多品种小批量生产时的换型时间。设备的电气控制元件全部集成在上部箱体的后侧腔体内，布线沿机架方管内部走线，外部没有明露的线缆，避免车间作业时线缆被工件勾挂造成损坏，也方便日常的表面清洁维护。
