八工位轮转T恤丝网印花设备结构

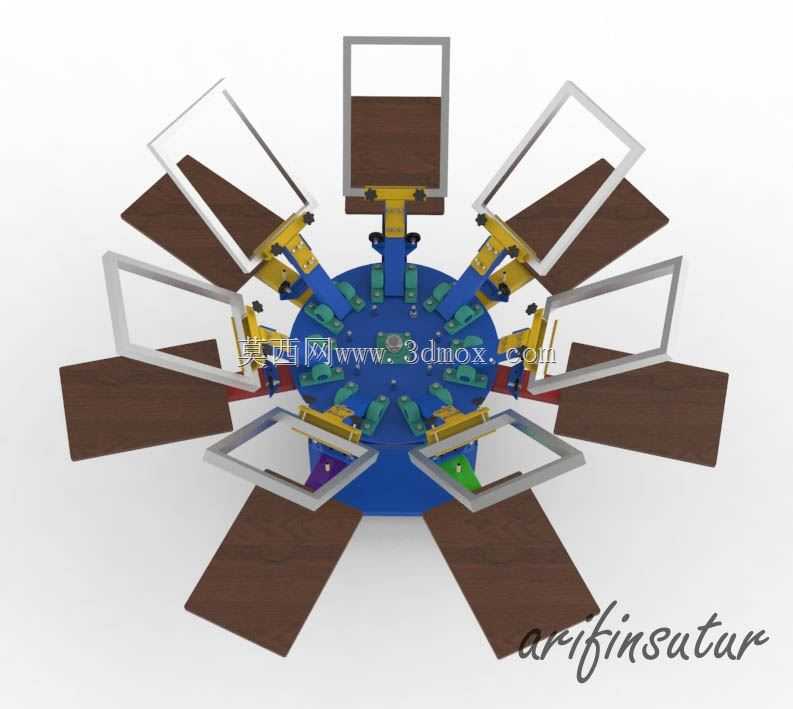

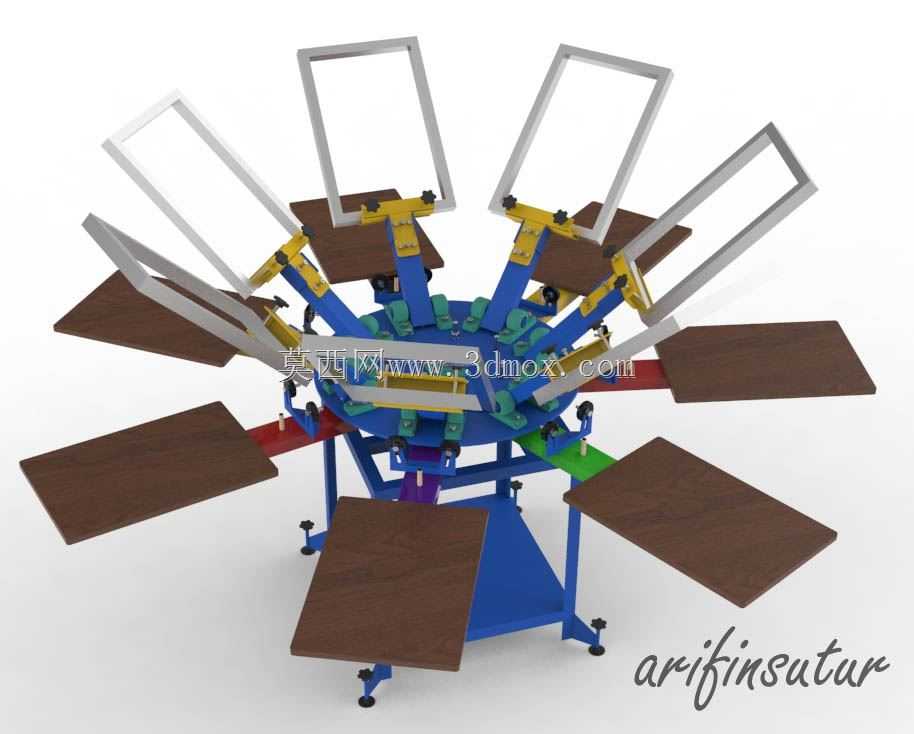

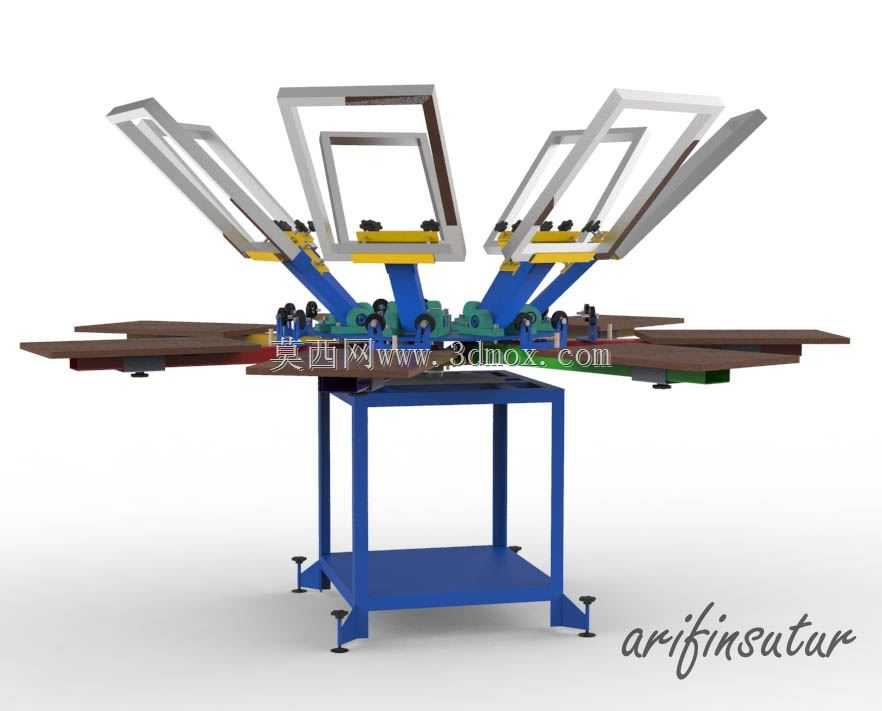

在服装批量印花加工场景里，这类多工位轮转丝印设备是小批量多色T恤、裁片印花生产的核心工装，区别于全自动平网丝印线的高投入门槛，这类手动轮转设备适配小型印花作坊、文创定制工坊的生产需求，单台设备即可完成多色套印作业，无需额外配置多台单工位丝印台，大幅压缩车间占地与设备投入成本。从结构设计逻辑来看，设备采用中心回转支承作为核心承载转动部件，整台设备的所有印头组件、工位台板都围绕中心立柱做圆周排布，中心立柱底部采用三脚支撑结构，每个支脚配置可调脚杯，可适配车间不平整地面的调平需求，安装时仅需保证中心立柱垂直度偏差不超过1mm/m，即可避免回转过程中出现工位偏移、套印错位的问题。八组工位台板采用木质层压板材质，表面做耐磨防粘处理，台板尺寸适配常规成人T恤的铺放需求，边缘做圆角处理避免勾扯衣物，台板通过快拆支架固定在回转臂上，可根据加工裁片的尺寸更换对应规格的台板，台板安装后平面度公差控制在0.2mm以内，保证印刷时网版与承印物间隙均匀。对应八组印刷工位配置了八组独立的网版夹持印头，每个印头可独立调整前后、左右、上下三个维度的位置，同时支持网版角度微调，满足多色套印时的对位精度要求，网版夹持架采用快速夹钳结构，更换网版时无需额外工具，单张网版更换时间可控制在30秒以内，适配小批量订单频繁换版的生产节奏。印头的升降采用弹簧复位结构，印刷时压下网版即可与承印物贴合，松开后自动抬升复位，避免网版长时间接触承印物造成油墨蹭脏。回转工位的定位采用弹簧销定位结构，每个工位对应一个定位卡槽，转动回转架时到位后弹簧销自动卡入卡槽，定位重复精度可控制在0.15mm以内，满足普通服装印花的套印精度要求，无需额外配置复杂的锁紧机构，降低设备制造成本与后期维护难度。设备的整体安装占地直径约2.2米，中心立柱高度约1.1米，台板工作面高度约0.85米，适配操作人员站立作业的人体工学高度，长时间作业不易产生疲劳。实际生产过程中，操作人员可在一个工位完成铺衣、取件操作，转动回转架依次完成八个颜色的印刷作业，单名操作人员即可完成全流程操作，相比单工位丝印台，生产效率可提升4倍以上，同时多色套印的对位一致性更有保障。设计过程中需要重点考虑回转部件的动平衡，八组印头与台板采用对称排布结构，避免单侧偏重造成回转卡滞、定位偏移的问题，所有转动铰接点都采用自润滑轴承，无需频繁加注润滑油，适配印花车间多粉尘、多油墨污渍的作业环境，降低日常维护频次。网版夹持架的开度可适配厚度20mm到40mm的不同规格网框，兼容市面上常规的铝制网版、木质网版，无需额外定制专用网版，降低生产耗材成本。每个印头还配置了网版高度微调旋钮，可根据承印物厚度调整网版与台板的间隙，适配不同厚度的卫衣、帆布包、裁片等承印物的印刷需求，拓展设备的加工适用范围。设备的主体框架采用方管焊接结构，焊后做去应力处理，避免长期使用出现框架变形，表面喷涂蓝色防锈漆，耐油墨腐蚀，日常清洁仅需用稀释剂擦拭即可去除表面残留油墨，维护难度低。
