RC遥控模型用4S锂电池Y形分接线束设计

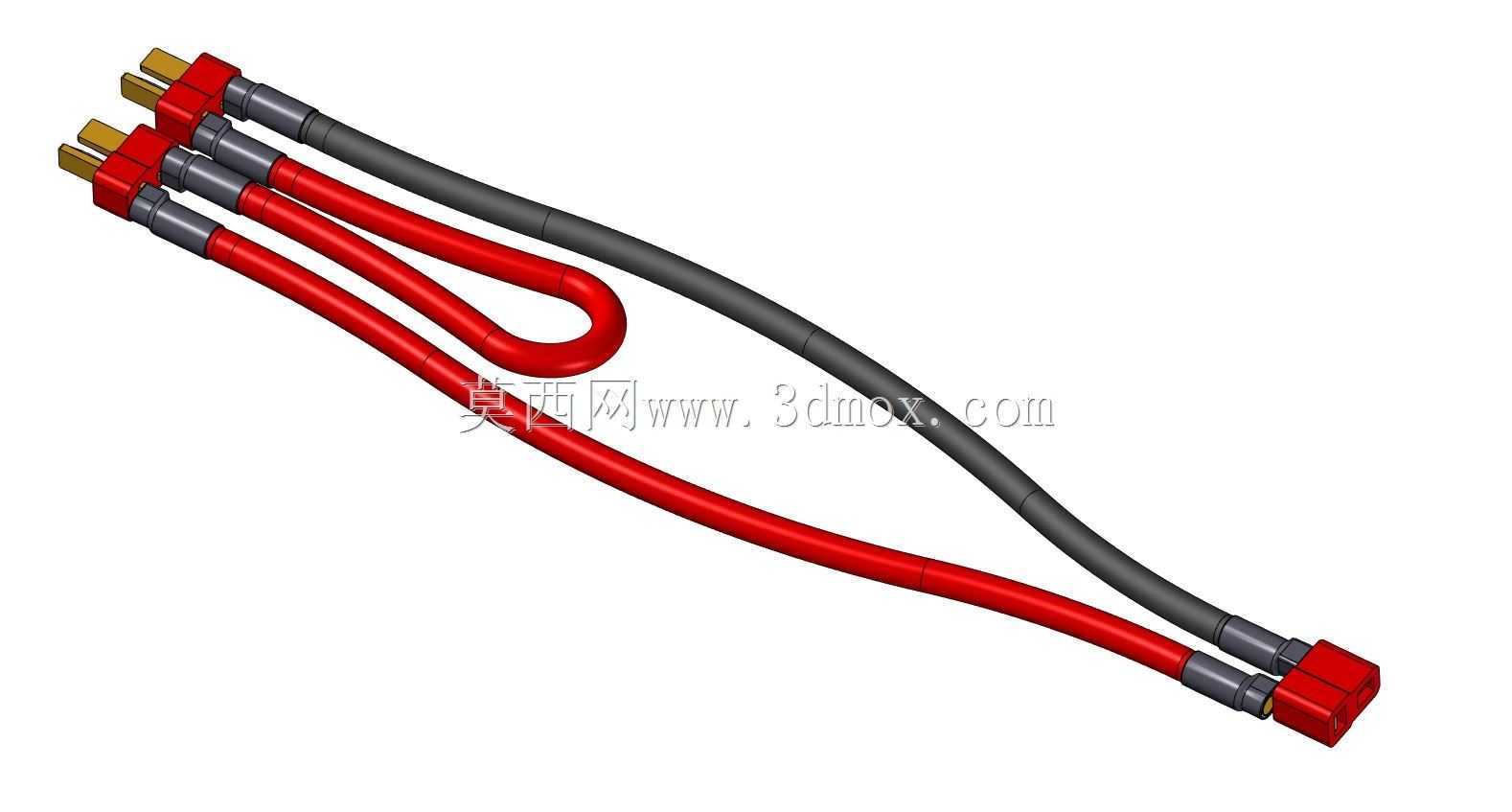

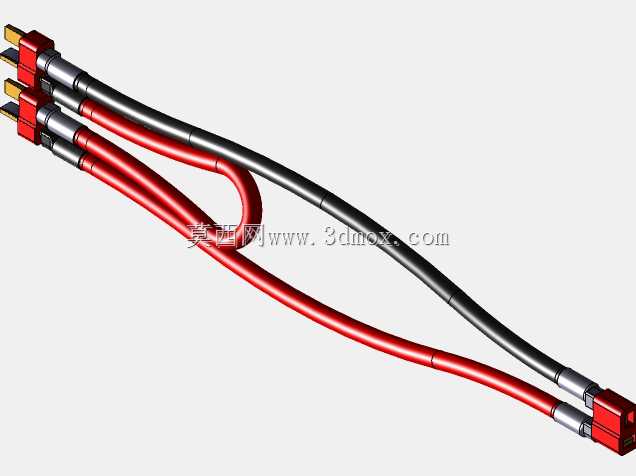

在RC遥控模型的动力系统搭建场景中，双电池并联供电是不少大比例车模、航模玩家提升续航与放电能力的常用方案，这款Y形线束正是为匹配该类供电需求开发的转接部件，可实现单电调端对接两组4S锂电池的并联导通，省去玩家自行剪线焊接的工序，降低接线错误引发的短路风险。线束一端为单组Deans Ultra公头，用于对接电调的供电输入接口，另一端分出两组同规格Deans Ultra母头，可分别插接两块4S规格锂电池，整体采用Y形拓扑结构，分支位置做了应力分散处理，避免弯折时导线内部铜丝出现断裂。导线选用10ga规格的多股软铜芯线，外层为耐高低温的硅橡胶绝缘层，红色对应正极、黑色对应负极，绝缘层厚度满足大电流放电下的耐压要求，可承载持续大电流通过时的温升，不会出现绝缘层软化融化的问题。接头位置采用压接加焊接的双重固定工艺，导线铜芯与接头插片完全贴合，接触电阻控制在极低水平，避免大电流放电时接头发热发烫，接头尾部做了加长的应力释放护套，可缓冲插拔、拉扯时的作用力，防止导线与接头连接处出现断线。设计过程中优先考虑了实际使用中的走线空间，分支段长度做了匹配常见模型电池仓尺寸的优化，安装后不会出现线束过长挤压电池、或是过短拉扯接头的问题，接头的插拔阻尼经过调校，既可以保证插接后接触牢固，不会在模型剧烈颠簸时出现松脱断电，也能让玩家在更换电池时顺利插拔。线束整体的弯折半径适配模型内部紧凑的布线空间，硅橡胶外皮具备良好的耐弯折性能，在反复拆装、走线弯折后不会出现外皮开裂的情况，接头的极性做了防呆设计，公母头插接时只有极性对应才能完全插入，从结构上避免反接短路的可能。在实际装机使用时，该线束无需额外固定件，顺着电池仓侧壁走线即可，两端接头的外形尺寸与标准Deans Ultra接头完全一致，可兼容所有采用该规格接头的4S锂电池与无刷电调，无需做任何改装即可直接使用，分支处的过渡平滑，不会出现硬折角损伤导线内部线芯，长期使用下的导通稳定性有充足保障。
