飞机防火墙燃油气体过滤器结构设计

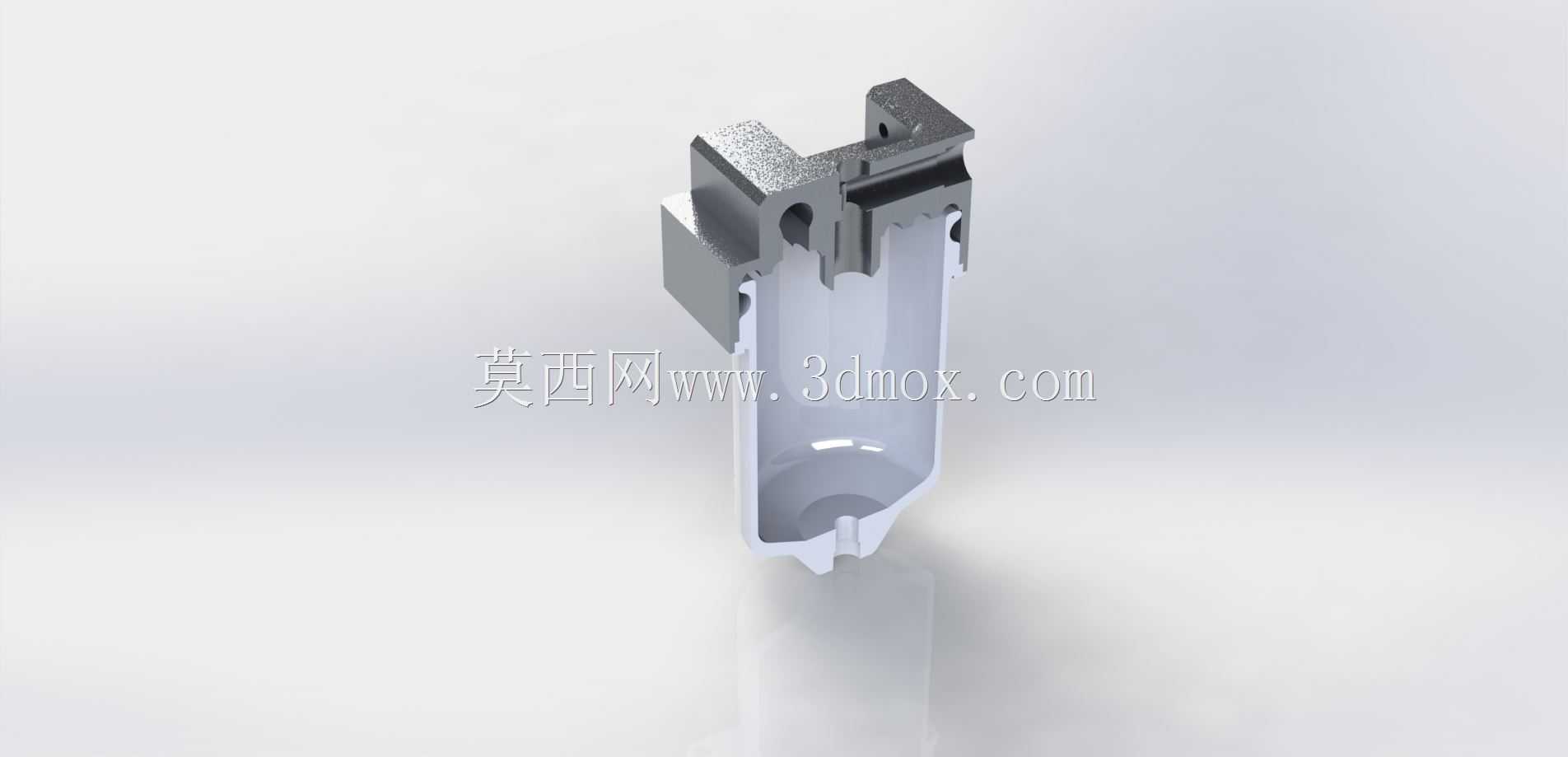

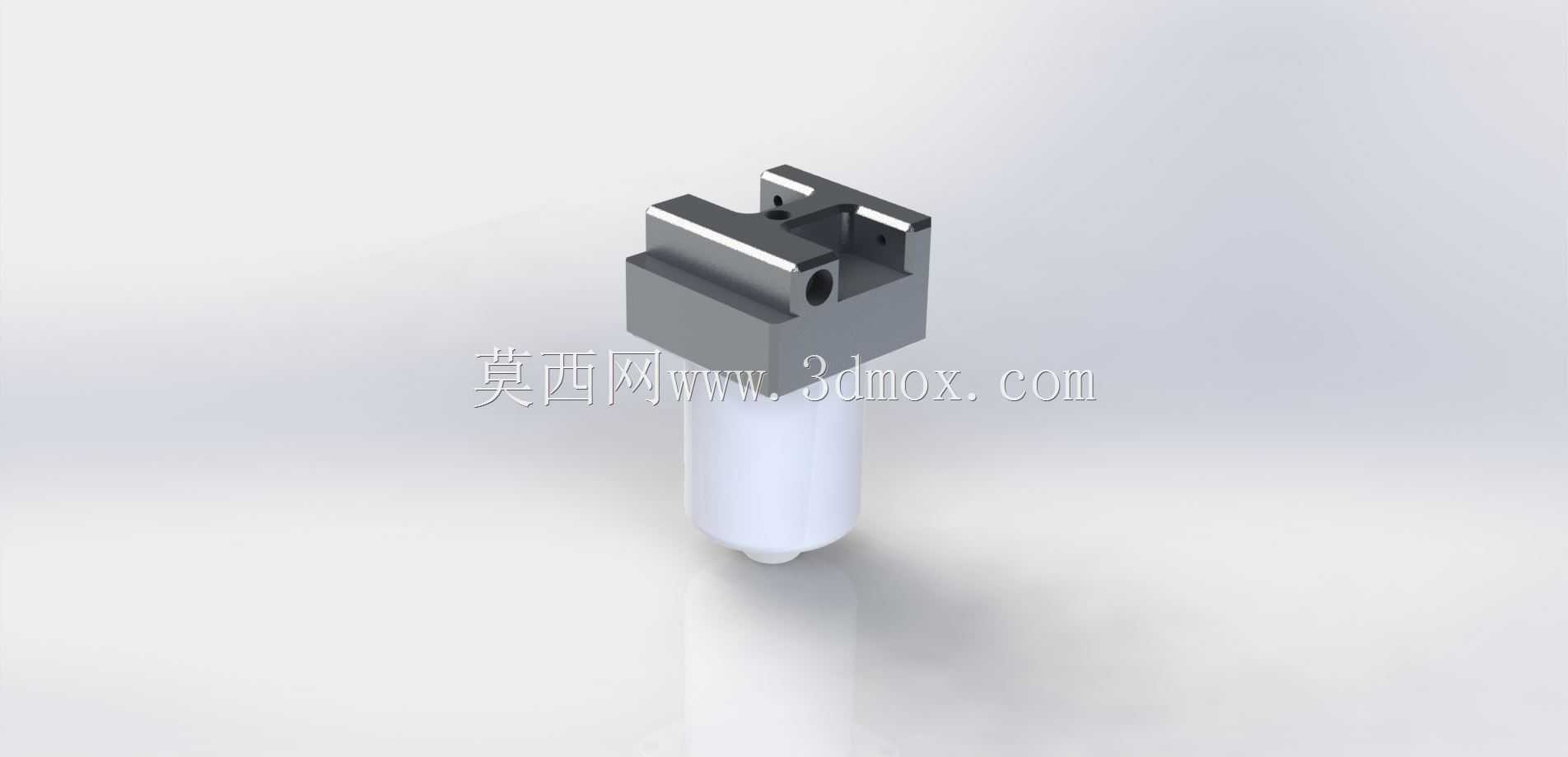

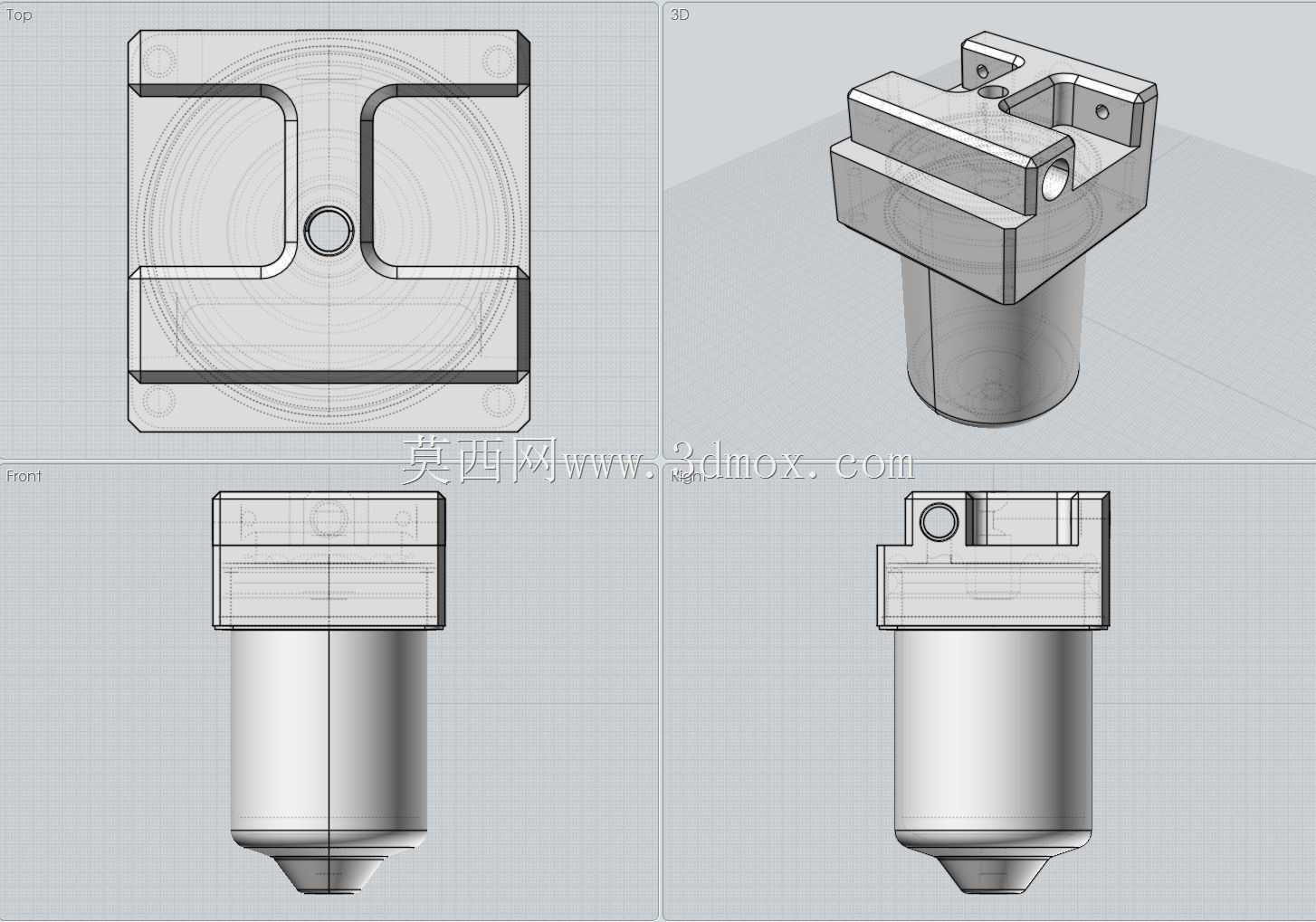

航空动力系统的防火墙区域是隔绝发动机舱火情向机身其他区域蔓延的核心防护区段，布置在该区域的燃油过滤部件，需要同时兼顾油路通流效率、安装固定可靠性与防火墙区域的空间适配性，本次设计的气体过滤器适配亚瑟牌汽油机的燃油供给回路，主要承担燃油输送过程中的杂质截留功能，避免燃油中携带的金属碎屑、管路老化脱落颗粒、加注过程混入的杂质进入喷油嘴与气缸做功区域，造成精密配合面磨损、喷油孔堵塞等故障，直接影响发动机运行稳定性与飞行安全。从结构设计逻辑来看，整体采用上部安装基座加下部滤筒的分体式布局，上部安装座设置对称的工字型安装定位面，四个角位预留安装固定孔位，可直接通过螺栓贴合固定在防火墙的预设安装平面上，安装面的平面度公差控制在0.1mm以内，保证固定后无应力集中，避免长期受飞行振动影响出现连接松动。安装座侧面预留油路接口，接口采用标准圆柱孔位设计，可适配对应规格的软管接头，实现油路的快速对接，接口位置的壁厚做了加厚处理，抵消管路插拔与飞行过程中管路晃动带来的侧向载荷。下部滤筒采用圆柱形腔体结构，腔体内部预留滤芯安装空间，滤筒与上部基座采用止口定位配合，保证同轴度偏差不超过0.05mm，避免滤芯安装偏斜造成过滤短路。设计过程中针对防火墙区域的安装边界做了适配调整，整体外轮廓的最大宽度控制在安装座的方形边界范围内，滤筒向下延伸的长度避开了防火墙后方的线束、操纵钢索排布路径，不会与周边附件产生运动干涉。建模过程中优先完成了主体功能结构的参数化搭建，对于软管接头、螺钉、O形圈、滤网、排水口这类标准件或者可直接调用通用模型的附属结构未做重复建模，既保证核心结构的尺寸准确性，也能减少后续装配调用时的模型冗余。从实际应用场景来看，该类过滤器除了航空汽油机场景，也可通过调整接口尺寸与滤筒容积，适配小型通用内燃机、地面动力设备的燃油过滤需求，安装座的固定形式可根据不同安装面的孔位要求做快速参数调整，具备一定的结构通用性。结构受力层面，上部安装座的工字型加强筋设计，在控制整体重量的前提下提升了基座的抗弯曲强度，能够承受飞行过程中三个方向的过载载荷，不会出现基座断裂导致的燃油泄漏风险。滤筒底部的锥形收窄结构，可引导过滤后沉积的杂质向底部汇集，后续搭配排水口结构即可实现日常维护中的杂质与沉积水分排出，本次建模虽未构建排水口细节，但在滤筒底部预留了对应的安装接口位置，方便后续细化设计时直接补充结构。
