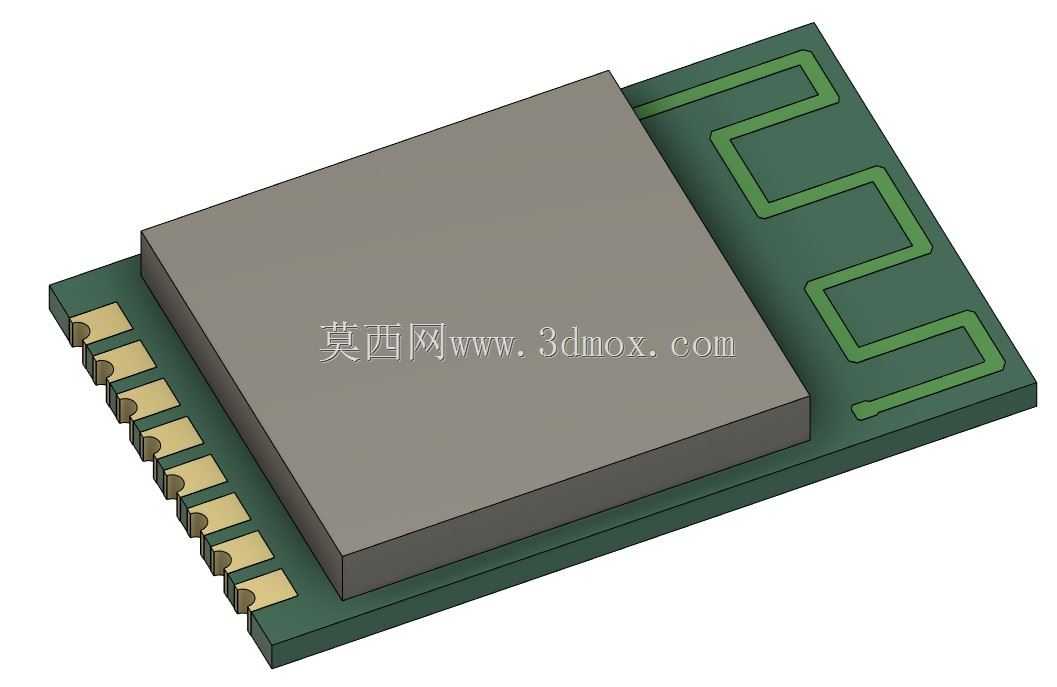

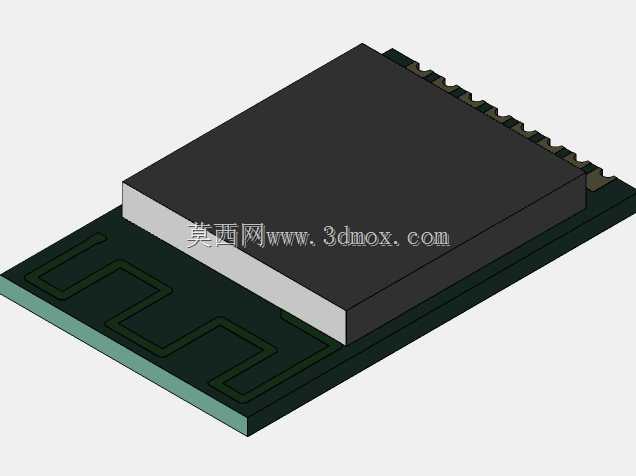

NRF24L01无线通信射频模块结构设计

在短距离无线数据传输的各类工程场景中，这类2.4G射频模块的应用覆盖范围极广，从工业现场的传感器数据采集组网、智能家居设备的点对点通信，到消费电子的外设无线连接、小型物联网终端的信号传输，都能见到同类型模组的身影。做这类模块的三维结构设计时，首先要兼顾射频性能与安装适配性，板载蛇形天线的走线区域不能被金属结构遮挡，建模时特意将天线区域的板边做了无器件留白处理，避免后续装机时金属外壳或者周边金属元器件对信号造成屏蔽衰减。模块采用单侧邮票孔焊盘设计，建模时严格还原了每一个焊盘的宽度、间距与板边伸出长度，焊盘边缘做了微小的倒角处理，匹配SMT回流焊的工艺要求，避免焊接时出现连锡、虚焊的问题，焊盘的排布间距参考通用2.4G模组的通用规范，可直接适配多数标准无线模块的封装焊盘，降低用户的画板改造成本。主芯片区域的塑封体建模还原了实际芯片的厚度与边角弧度，芯片与PCB板的贴合面预留了焊球高度的间隙，还原真实BGA封装的装配关系，板上没有额外添加冗余的屏蔽罩结构，是因为该款模组本身属于低成本透传方案，针对对成本敏感、电磁环境相对简单的应用场景，若后续需要做抗干扰优化，可直接在芯片上方预留的空间加装金属屏蔽罩，建模时已经预留了屏蔽罩的安装高度与焊接边位置。模块整体厚度控制在极低水平，PCB板采用常规1.6mm厚度的FR4板材建模，加上主芯片的总高度不超过4mm，可直接嵌入到厚度有限的手持设备、小型传感器外壳内部，不会因为模组高度过高导致外壳装配出现凸起或者干涉。设计时还考虑了批量生产的装配公差，所有结构尺寸的建模公差都控制在±0.1mm以内，板边的定位缺口位置也做了还原，方便生产时的治具定位，天线区域的板边没有设置任何安装孔或者固定柱，避免金属固定件破坏天线的阻抗匹配，影响实际通信距离。从结构选型的角度看，这类小体积射频模组不需要额外的外部天线，依靠板载蛇形天线就能实现百米级的空旷通信距离，非常适合对安装空间有严格限制、无法引出外置天线的设备使用，建模时还原的所有结构细节都能直接用于设备的结构干涉检查、装配仿真，也能作为PCB封装设计的参考依据，帮助结构工程师在整机设计阶段提前确认模组的安装位置、走线空间与周边器件的安全距离，避免后期打样后出现装配干涉、信号被遮挡的问题。
