紧凑型直线驱动滑台执行组件结构

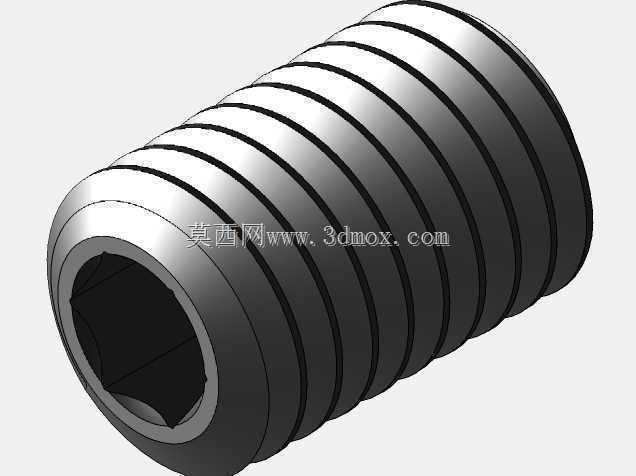

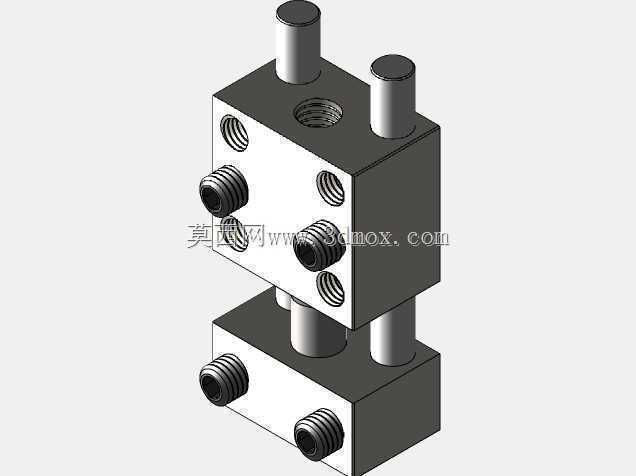

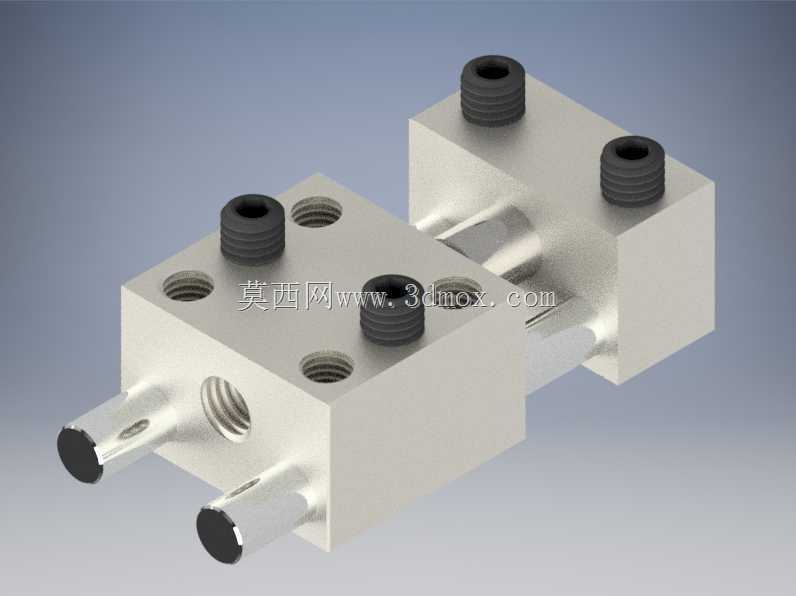

　　在小型自动化装配工位、精密检测设备的进给单元、实验室小型试验台的位移调节模块里，这类紧凑型直线驱动组件的应用占比逐年提升，它不需要额外搭建复杂的传动支撑结构，集成化的设计能大幅缩减设备装配的调试周期，也能避免零散部件组装带来的同轴度误差问题。从结构设计逻辑来看，这个组件采用了方形主体基座作为核心承载件，基座本体采用一体化铣削加工成型，所有安装孔位、导向轴过孔、驱动件容纳腔都在一次装夹中完成加工，能从工艺层面保证各配合面的形位公差，减少后期装配的配修工作量。导向部分采用双平行光轴作为导向支撑，光轴两端直接嵌入基座对应的定位孔内，通过侧面的紧定螺钉完成锁固，相比单轴导向结构，双轴布局能承受更大的侧向倾覆力矩，

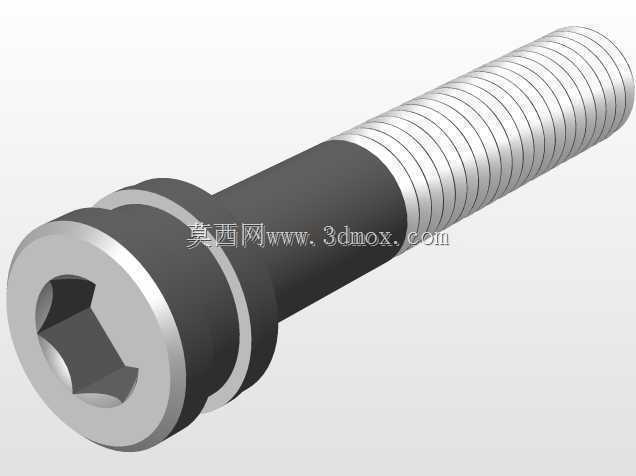

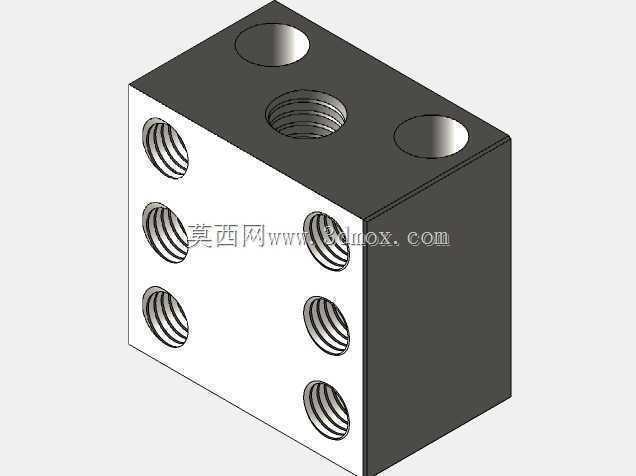

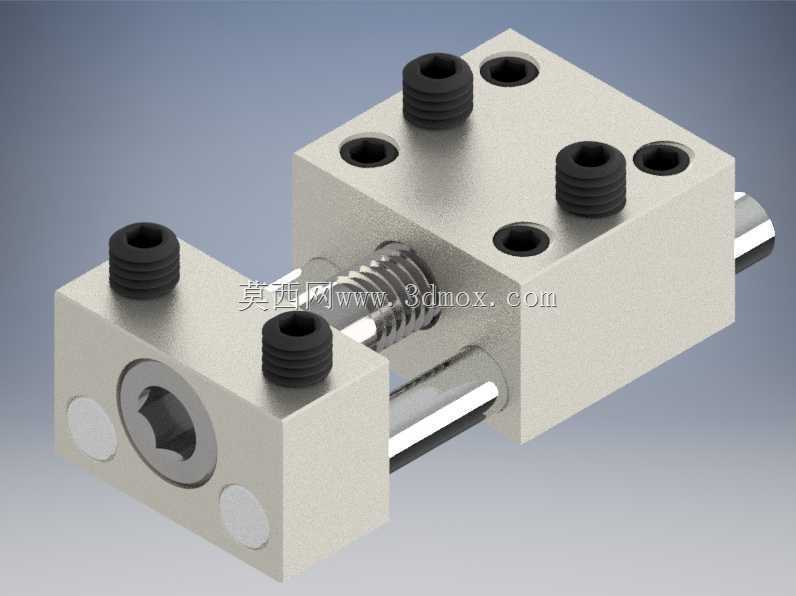

　　在承受偏载载荷时不会出现卡滞问题，适合需要带载完成短行程往复动作的工况。驱动端采用微调螺杆作为动力输入件，螺杆端部设置了内六角驱动接口，既可以配合手动扳手完成手动位置微调，也能通过联轴器连接小型步进电机实现电控自动进给，适配手动调试与自动运行两种使用场景。螺杆与活动滑块之间采用螺纹配合传动，滑块与导向光轴之间预留了合适的配合间隙，既保证滑动过程的顺畅度，也能控制传动回程误差在小范围内，满足精密调节的精度要求。基座上表面与侧面都预留了标准的螺纹安装孔，上表面的孔位用于固定末端执行件，比如夹爪、检测探头、点胶头等作业部件，侧面的孔位用于将整个组件固定在设备安装基板上，安装孔的间距采用通用的工业安装尺寸，

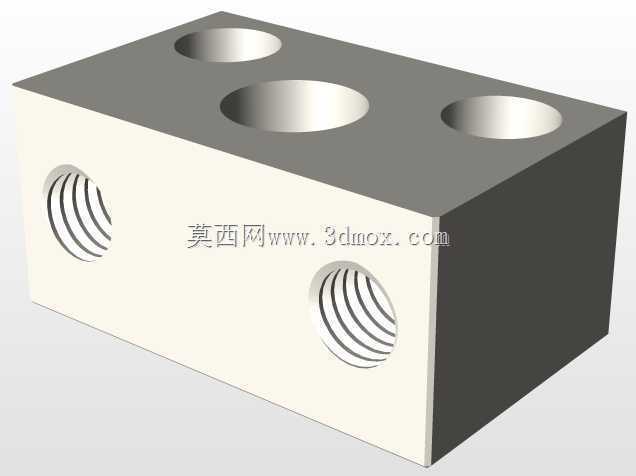

　　不需要额外加工过渡连接板就能直接适配多数小型自动化设备的安装面。活动滑块的端面也设置了定位销孔与螺纹孔，方便外接负载时完成精准定位，避免负载安装后出现位置偏移。从安装边界来看，这类组件的整体外形尺寸控制在极小的范围内，宽度方向的尺寸刚好容纳双导向轴与驱动螺杆的布局，长度方向根据行程不同做对应调整，不会占用过多的设备安装空间，适合在设备内部空间局促的场景下使用，比如3C产品的装配工位、小型光学检测设备的镜头调焦机构、医疗检测设备的试剂卡进给单元等场景。在实际使用过程中，这类组件的维护成本极低，导向光轴表面做了硬化处理，耐磨性能优异，日常只需要定期在光轴表面涂抹少量润滑脂就能保证长期运行的顺畅性，

　　螺杆与滑块的螺纹配合处也采用了耐磨材质加工，长期往复运行不会出现过快的磨损问题。设计过程中特意将紧定螺钉、调节接口等需要操作的部位都设置在组件的外侧操作面，不需要拆解组件就能完成松紧调节、手动驱动等操作，后期维护时不需要将整个组件从设备上拆卸下来，大幅降低了设备运维的时间成本。另外，组件的所有外露棱角都做了倒角处理，既避免装配过程中划伤操作人员，也能减少应力集中问题，提升基座本体的结构强度，在承受额定载荷时不会出现基座变形的问题。这类集成化的直线驱动组件，本质上是将传统的直线传动单元做了模块化整合，把原本需要分别采购的导向轴、支撑座、传动螺杆、滑块、安装座等部件整合为一个整体组件，结构设计人员在做设备方案时，只需要根据所需的行程、负载大小、安装空间直接选型即可，不需要再单独做每个部件的选型计算与结构布局，能大幅缩短设备的研发设计周期，也能减少非标设计带来的加工与装配误差，提升设备整体的运行稳定性。
