带配套导轨的直齿传动啮合组件

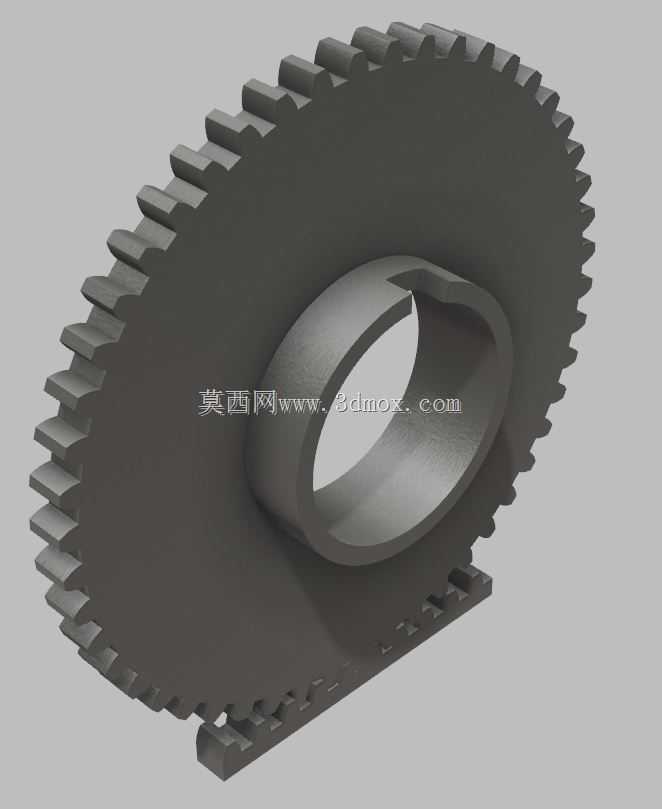

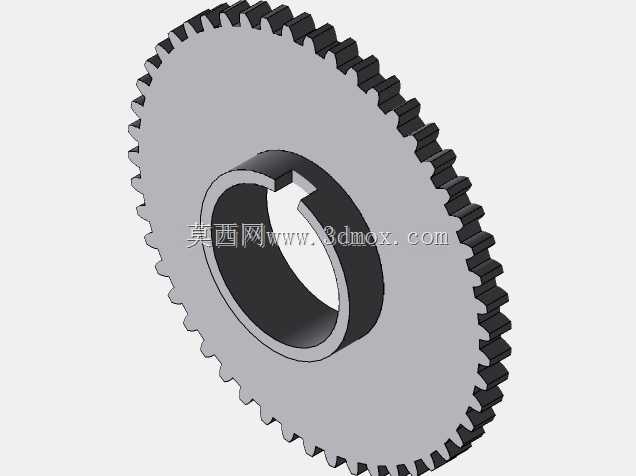

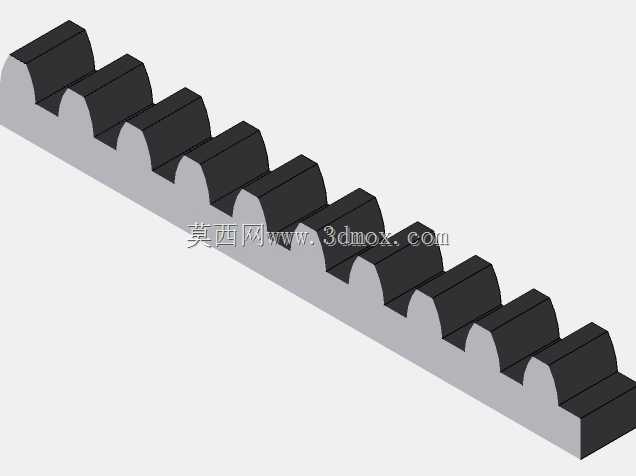

这套直齿与导轨配合的传动结构，常见于中小型自动化输送线的间歇进给工位、小型工装的直线驱动单元，以及非标设备里需要将旋转运动转化为精准直线位移的传动环节。实际工况中，这类结构不需要复杂的换向机构，直齿轮与导轨上的齿条段直接啮合，传动效率比蜗轮蜗杆结构高15%以上，日常维护只需要定期补充锂基润滑脂即可，适配车间常规的0-40℃工作环境，能承受中等载荷下的频繁启停动作。从设计逻辑上看，齿轮内孔做了带键槽的台阶结构，安装时可以直接通过平键与驱动输出轴锁紧，避免传动过程中出现周向打滑，轮毂部分做了加厚处理，抵消啮合时产生的径向弯矩，防止齿轮长期受力后出现轮毂开裂的问题。齿形采用标准渐开线直齿廓，压力角取通用的20°，加工时可以用标准滚刀一次成型，不需要定制特殊刀具，能有效降低零件加工成本，齿顶部分做了微小的倒角处理，装配时更容易与导轨齿条段导入啮合，避免出现顶齿卡滞的情况。配套的导轨采用一体式结构，齿条段与导向支撑面为同一毛坯加工而成，不需要额外装配齿条，从根源上消除了齿条安装错位带来的啮合间隙不均问题，导轨底部预留了标准的沉头安装孔，可以直接固定在设备的安装基板上，安装面的平面度要求控制在0.05mm以内，能保证齿轮啮合时的齿面接触面积达到70%以上，减少局部偏磨。尺寸边界上，齿轮的齿顶圆直径适配常用的60系列伺服电机输出转速，在电机额定转速下，导轨的直线进给速度可以匹配多数非标设备的节拍要求，导轨的有效行程覆盖常规小型工位的移动距离，不需要额外拼接延长，齿轮与导轨啮合的侧隙控制在0.03-0.05mm之间，既不会因为侧隙过大出现传动反向空程，也不会因为侧隙过小出现卡滞磨损。实际应用中，这类结构不需要额外加装导向滑块，导轨本身的支撑面可以同时承担传动和导向的作用，能简化设备的整体结构，减少装配时的调整工作量，在小型送料机构、工位切换装置、直线定位模组里都有很广泛的适配场景，建模时已经把啮合的干涉位置做了校验，装配时不需要额外修配齿面就能实现顺畅传动。
