10齿离合器驱动链轮结构设计

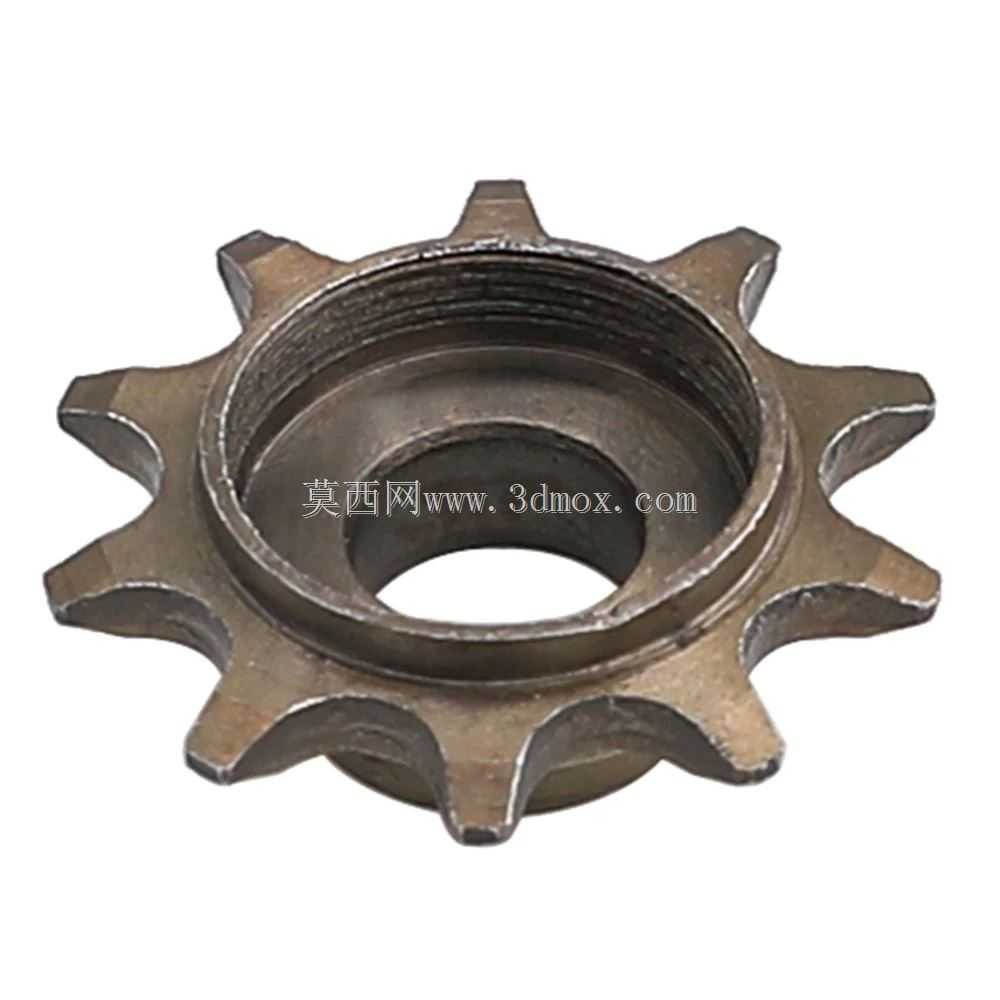

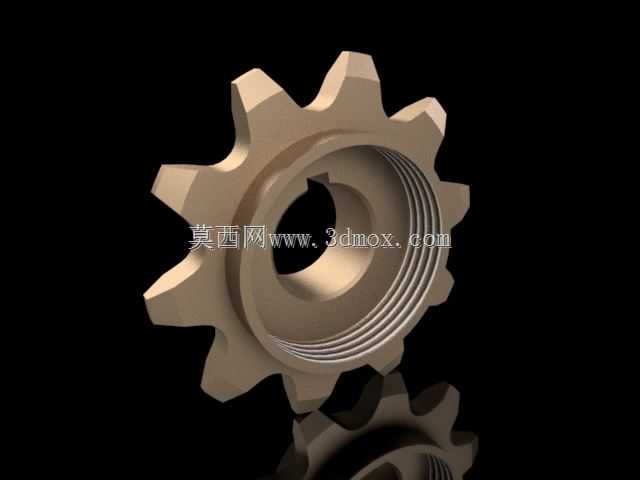

　　在常规动力传输链路里，这类带离合功能的10齿驱动链轮，大多布置在需要间歇动力通断的传动段，常见于小型农机进给机构、轻工包装线的间歇送料单元、以及小型代步设备的动力切换部位，和普通链轮最大的区别是集成了离合结合的齿面结构，不需要额外加装独立离合器组件就能完成动力的接合与脱开，能有效压缩传动单元的整体安装空间。从结构设计逻辑来看，链轮的齿形采用标准短节距滚子链适配轮廓，齿顶做了小倒角处理，避免链条啮入时出现卡滞、跳齿的问题，10齿的齿数选择是在保证最小包角满足传动要求的前提下，尽可能缩小链轮的径向尺寸，适配紧凑安装位的布局需求。中心安装孔做了带内螺纹的阶梯结构，一方面可以和输出轴做周向定位传递扭矩，

　　另一方面内螺纹段可以和离合压紧机构配合，通过轴向位移实现链轮和动力输入侧的接合与分离，齿根部位做了圆弧过渡处理，避免长期交变载荷下出现应力集中导致的齿根断裂问题。实际选型安装时需要注意，链轮的轴向安装边界要预留至少3mm的离合滑移行程，径向方向要和配套链条保持0.2-0.5mm的中心距余量，避免链条张紧度过大加剧齿面磨损，安装面的端面跳动要控制在0.1mm以内，防止运转时出现链条偏磨、异响的问题。这类链轮的齿面工作段做了等厚设计，和链条滚子的接触面积经过校核，在额定扭矩下接触压强不会超过材料的许用接触应力，日常工况下能保证长期运转的可靠性，中心孔的键槽（如果配套平键安装的场景）位置和齿形的相位经过匹配，

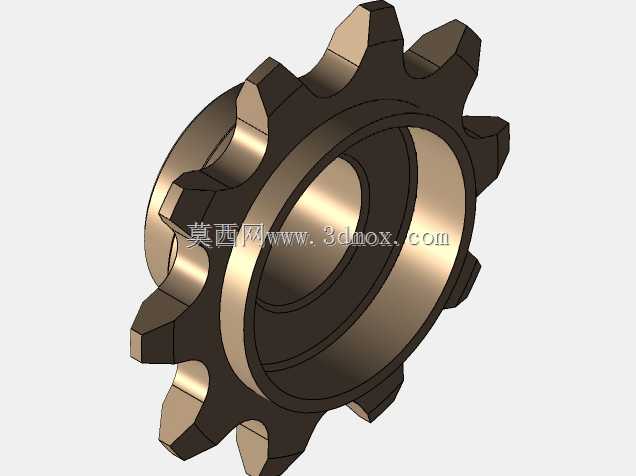

　　保证动平衡精度满足中低速传动的要求，不需要额外做动平衡校正就能直接装机使用。在做三维建模的时候，齿形轮廓是通过链传动标准参数生成的渐开线适配曲线，离合结合面的齿形角度做了优化，接合时不会出现打齿问题，脱开时也不会有卡滞的情况，整体结构没有冗余设计，所有特征都是服务于动力传递和离合功能的实现，安装孔的倒角、齿顶的去毛刺特征都在模型里做了还原，能直接用于工程出图或者加工编程参考。
