差速齿轮箱传动结构三维设计

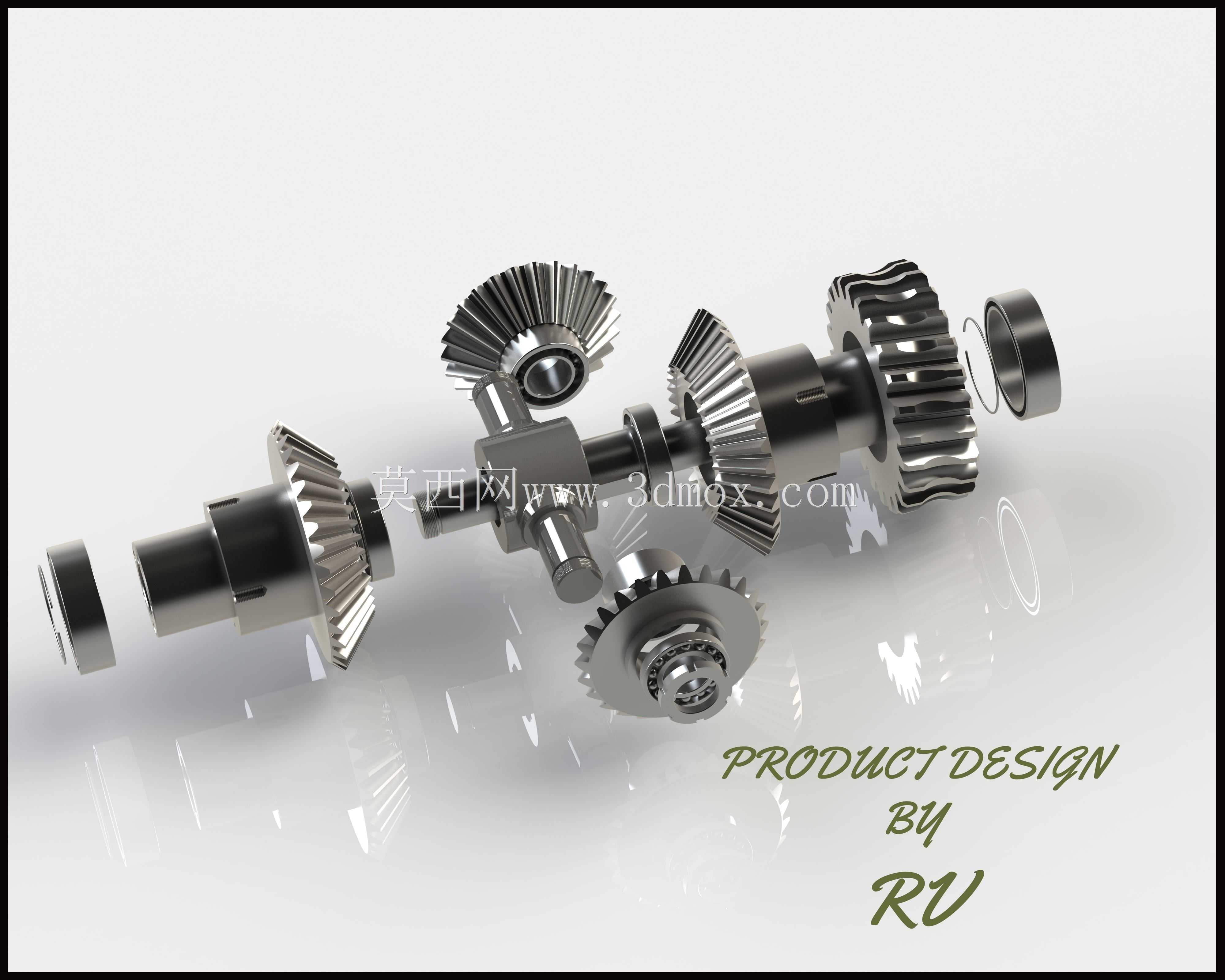

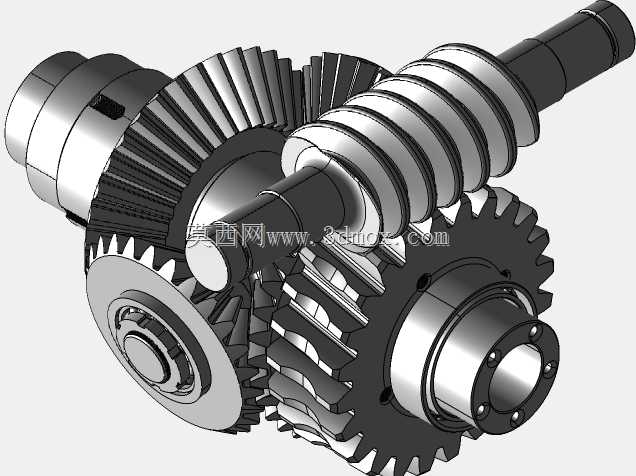

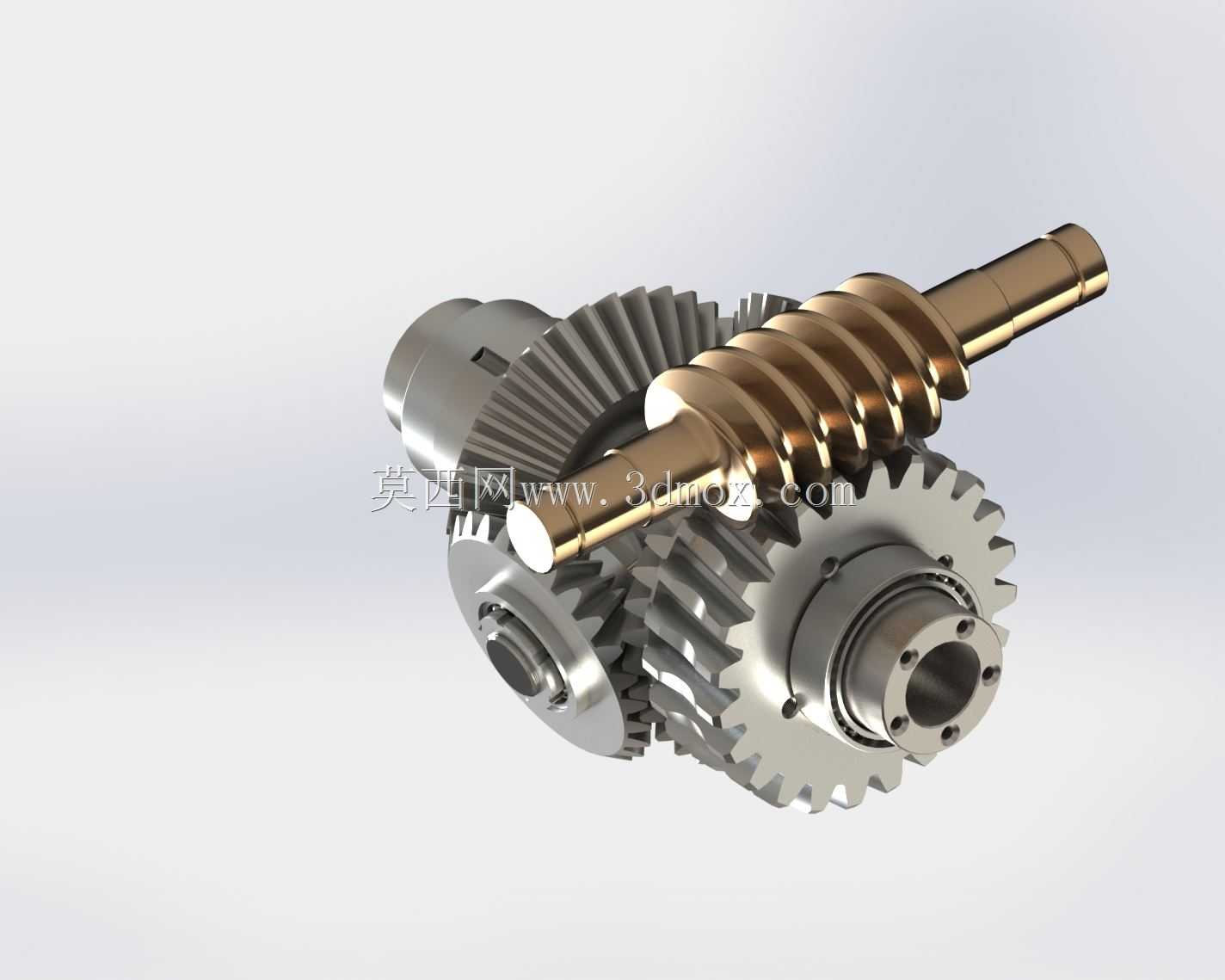

差速齿轮箱作为动力传动系统中的核心部件，广泛应用于需要两侧输出端存在转速差的行走类设备中，能够在动力输入持续稳定的前提下，自动调整两侧输出轴的转速匹配，避免行走机构在转向、路面附着条件不一致时出现轮胎拖滑、传动件卡滞、扭矩过载等问题。从结构设计层面来看，这套差速齿轮箱整合了锥齿轮差速核心组件、多级圆柱齿轮传动副、支撑轴承与轴系定位结构，整体传动链路的排布充分考虑了载荷传递的均匀性：输入动力经主减速齿轮组传递至差速器壳体，再通过行星锥齿轮将动力分流至两侧半轴输出，行星齿轮与半轴齿轮的啮合齿面经过齿形修形设计，能够在转速差存在时降低齿面冲击，减少偏载带来的磨损。设计过程中优先保证了各齿轮副的啮合侧隙处于合理区间，既避免侧隙过小导致的热胀卡滞，也防止侧隙过大带来的传动回差，适配频繁变向、变载荷的实际工况。安装边界方面，齿轮箱的壳体结合面、轴承安装位、输出轴伸出端的同轴度公差在建模阶段就做了严格约束，输入法兰的连接孔位、输出轴的花键参数均匹配常规行走设备的安装接口，不需要额外做转接结构即可完成装配。轴系的支撑位置经过载荷校核，轴承跨距设置合理，能够抵消齿轮啮合产生的径向与轴向分力，避免轴系在大扭矩输出时出现挠曲变形，影响齿轮啮合精度。在实际应用场景中，这类差速齿轮箱除了适配轮式行走设备，也可用于双输入输出的工业传动工位，满足不同支路的转速匹配需求，比如输送线中需要两段辊道存在速差的工位，也可通过调整齿轮参数后适配使用。建模过程中对每个传动零件的装配关系做了完整约束，能够直观演示差速过程中各齿轮的运动状态，齿轮的齿形参数、轴的台阶定位、轴承的配合公差都按照实际加工要求做了还原，不存在结构干涉，也没有省略必要的定位、密封结构，可直接作为结构设计的参考蓝本，用于同类型差速传动结构的方案迭代、载荷仿真分析以及装配工艺验证。
