水电站涡轮盖精密结构三维设计

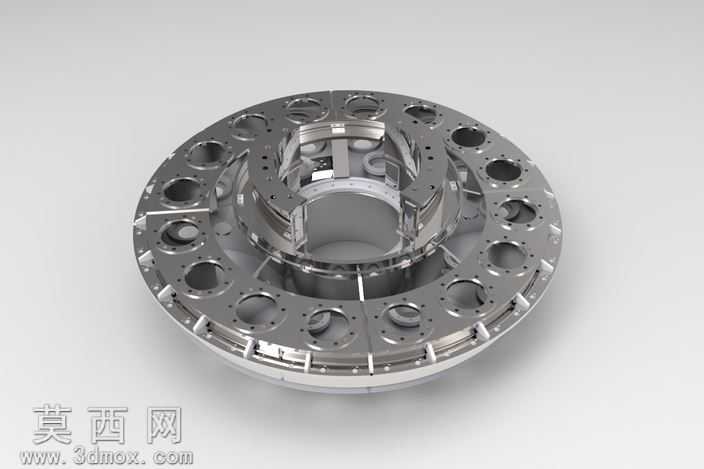

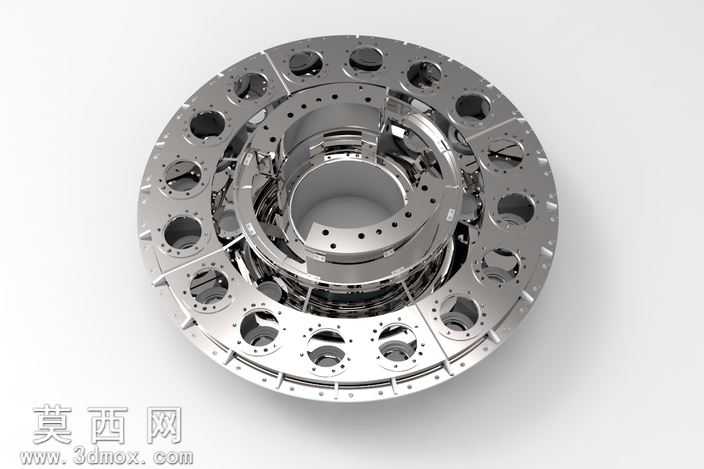

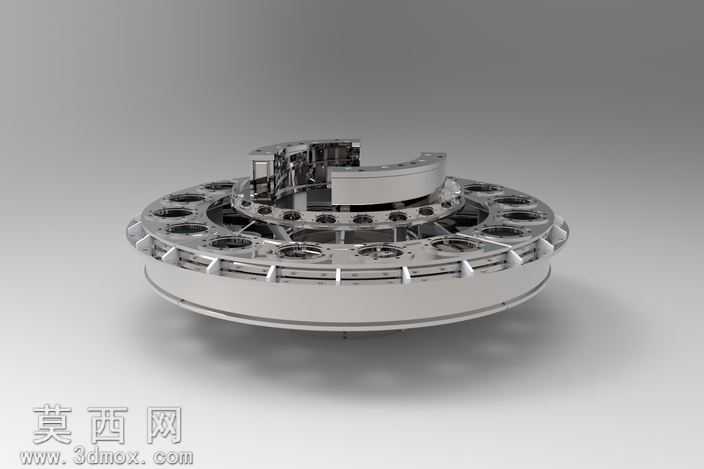

本作品为水电站配套涡轮盖的三维设计成果，建模阶段依托参数化三维设计软件完成全尺寸构建，首先以涡轮盖的中心回转轴线为全局设计基准，先绘制中心轴孔的截面轮廓，通过回转特征生成核心的轴套基体，保证轴孔的同轴度公差符合水轮机组的装配要求。随后围绕中心基体向外延展，构建环形的主体轮盘结构，在轮盘上按照圆周均布的排布规则，逐一绘制周向安装孔、减重沉孔的定位草图，通过拉伸切除、阵列特征完成所有孔位的批量生成，确保每一组孔的孔距、孔径、沉孔深度完全一致，满足现场安装时的互换性要求。建模过程中对轮盘上的分层凸台、密封槽、定位止口等细节结构逐一还原，所有过渡位置均按照实际加工要求添加对应尺寸的圆角、倒角特征，避免出现锐边结构，同时还原了构件上的细小定位孔、工艺孔结构，保证模型与实际加工工件的结构一致性。材质与渲染阶段，为模型赋予高光亮面金属材质，模拟不锈钢锻造构件的表面质感，调整材质的反射率、粗糙度参数，还原金属机加工后的细腻金属光泽，渲染时采用柔和的顶光与侧光组合，清晰呈现构件的层叠结构、孔位排布与曲面细节，通过光影的明暗变化凸显轮盘不同层级的结构落差，让观看者可以直观感知涡轮盖的立体构造。设计思路上，本涡轮盖作为水轮发电机组的核心配套构件，整体采用对称式回转结构设计，既保证了高速运转过程中的动平衡性能，周向均布的多组安装孔可以实现与相邻涡轮构件、机座的稳固连接，均匀分布的减重沉孔在不降低结构强度的前提下有效减轻构件自重，中心轴孔的高精度设计可以保证与转轴的紧密配合，多层凸台结构既可以实现装配时的定位限位，也能为密封组件提供安装位置，整体结构兼顾了结构强度、装配便利性与运转稳定性，完全适配水电站水轮机组的工况使用需求，模型结构完整无缺失，可用于结构展示、装配模拟、教学演示等多个场景。
