混凝土结构带排气系统工业喷漆舱

　　在重型机械、钢结构件的批量涂装作业场景中，传统拼装式喷漆室往往难以应对大吨位工件的长期作业荷载，且在高浓度漆雾、有机溶剂挥发的工况下，壁板拼接缝隙容易出现积漆漏风问题，后期维护成本居高不下。这款采用混凝土主体建造的喷漆舱，从基础承载到废气收集的全流程设计，都瞄准了重载、长周期连续作业的工业涂装需求。

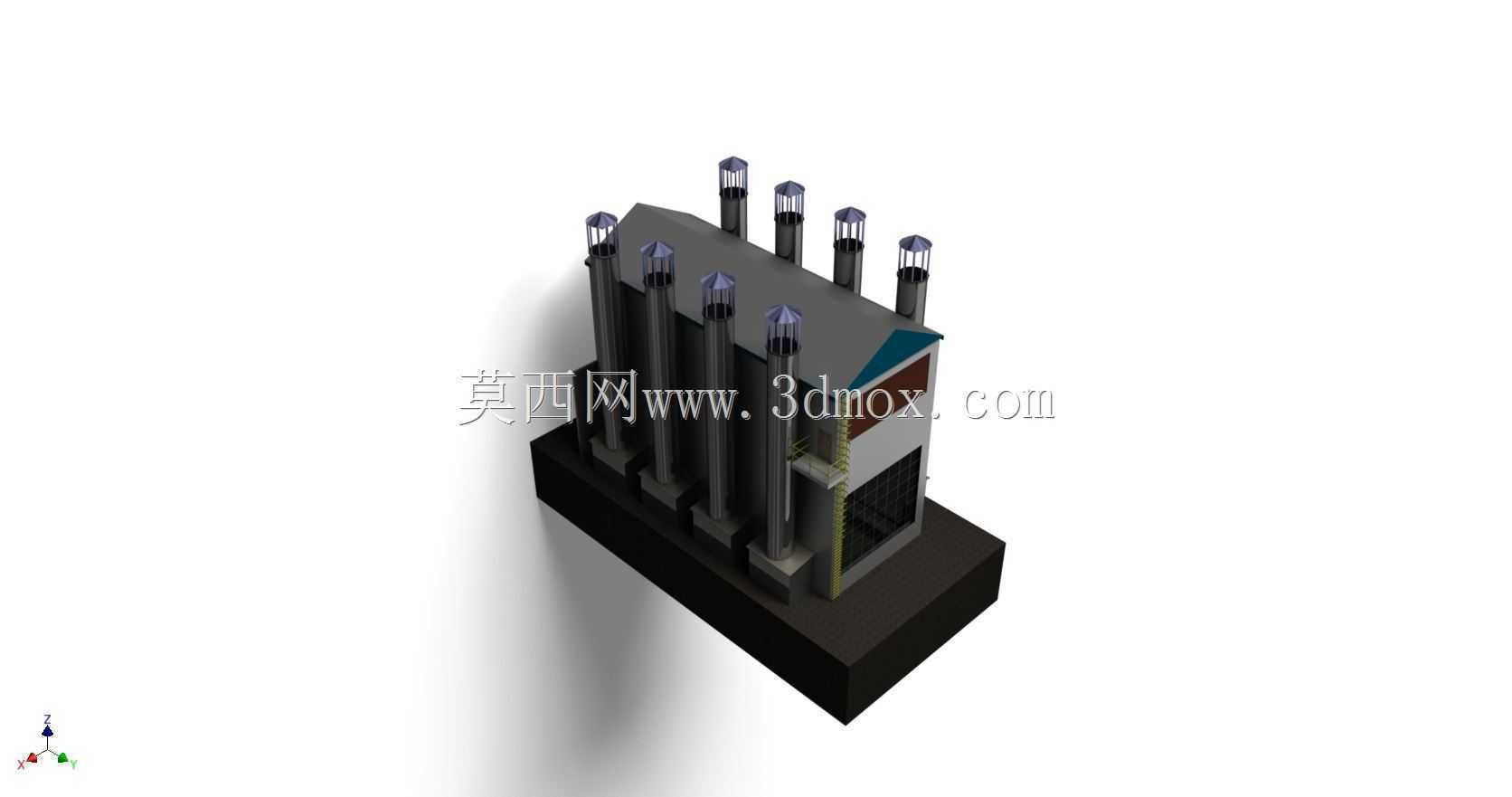

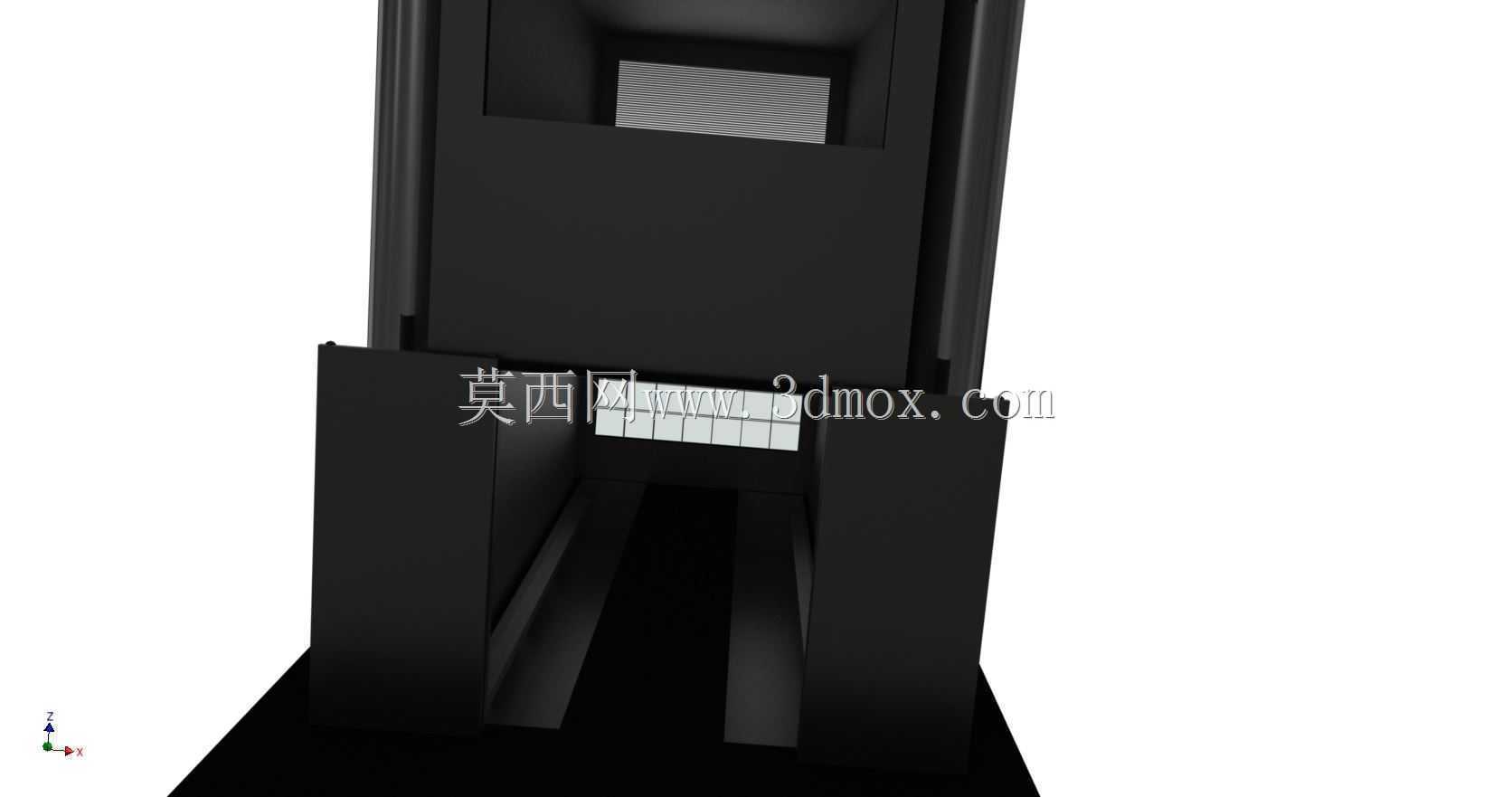

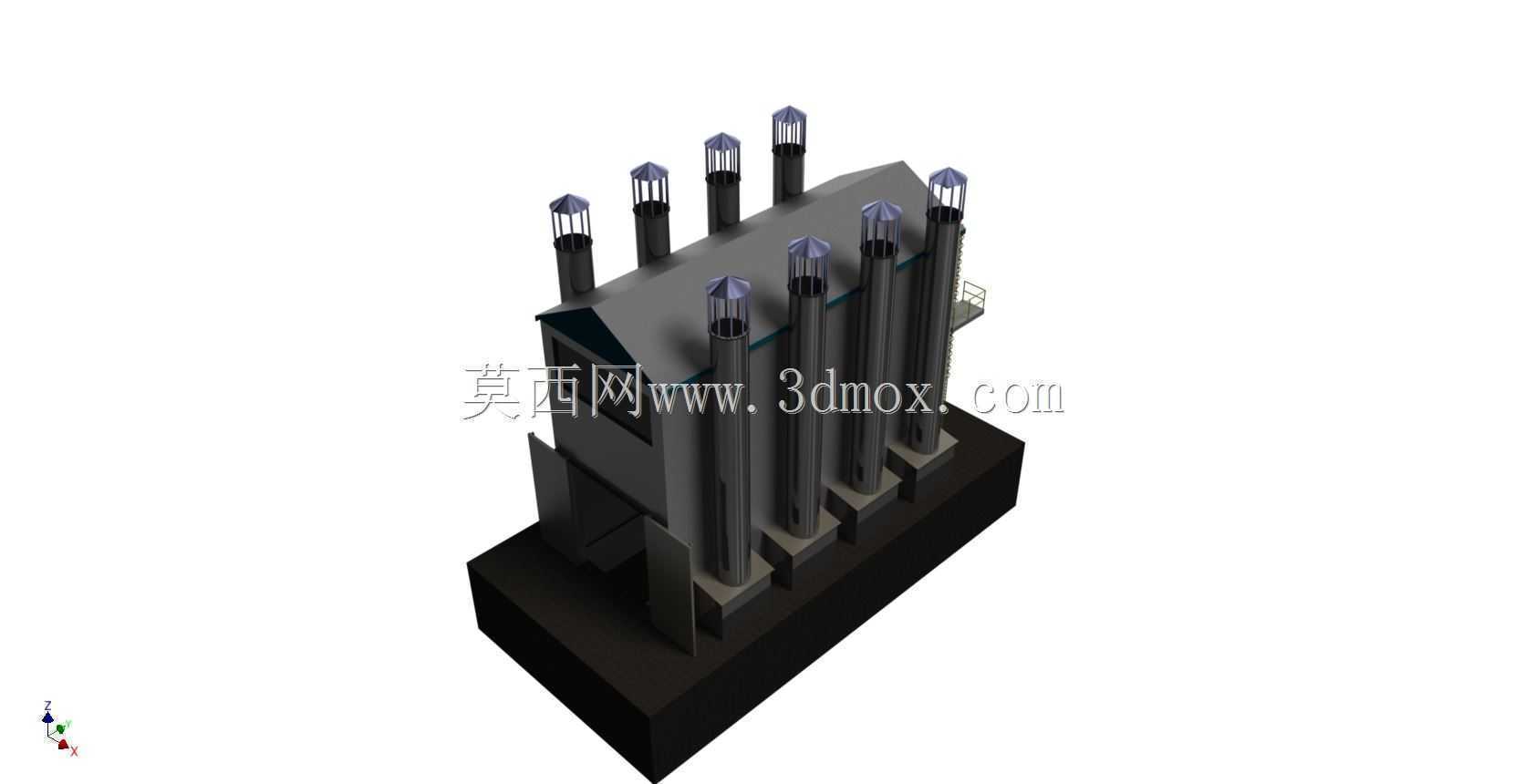

　　从设备实际用途来看，该喷漆舱主要针对单件重量超过十吨、外形尺寸较大的重型结构件涂装作业设计，混凝土舱体本身具备极强的结构刚性，不需要额外搭建大型钢构支撑框架，地面直接与车间混凝土地基做整体浇筑处理，可承载重载转运叉车、大型工件转运平车的反复碾压，不会出现拼装式喷漆室常见的地面变形、接缝开裂问题。舱体侧壁预留的工件进出口可适配常规尺寸的工业平车通行，顶部的多组排气立管沿舱体长度方向均匀排布，每根立管对应独立的排风支管接口，可根据工件摆放位置灵活调整对应区域的排风风量，避免舱内出现漆雾滞留的死角。

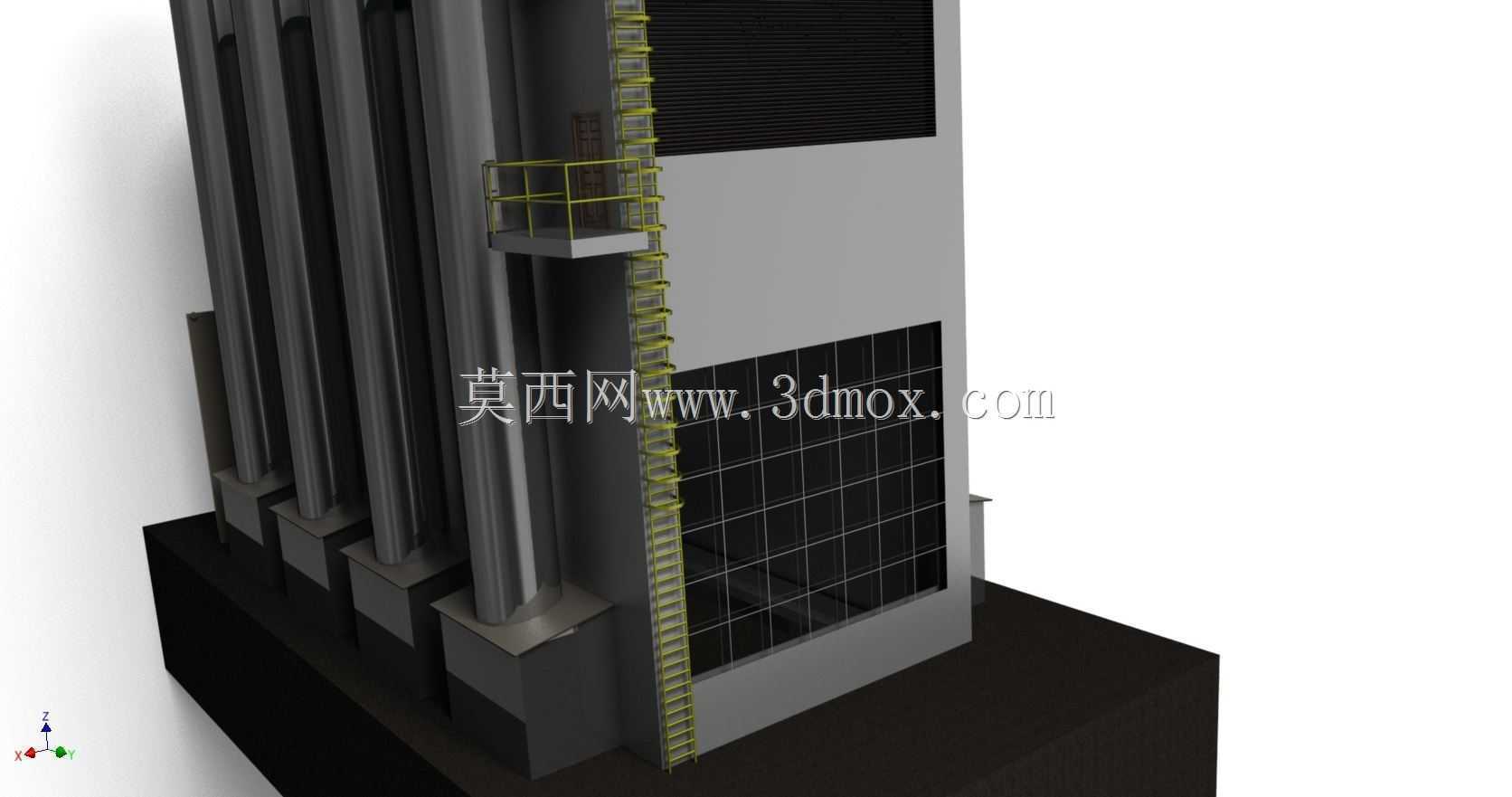

　　产品功能特性的设计上，没有采用常规喷漆室的整体层流送风方案，而是结合混凝土舱体的热惰性特点，将排风过滤段直接集成在舱体顶部的混凝土结构层内，过滤模块采用抽拉式安装结构，维护人员可直接从舱顶的检修通道更换过滤棉，不需要进入舱内作业，大幅降低了维护作业的职业健康风险。舱体内壁采用清水混凝土原浆收光后做环氧封闭处理，表面光滑无接缝，漆雾附着后可采用高压水枪直接冲洗，不会出现壁板腐蚀、漆皮大面积脱落的问题。舱体侧面预留的检修小平台与爬梯，采用型钢焊接后与混凝土墙体的预埋钢板直接连接，不需要额外做地面支撑，不占用舱体周边的工件转运通道空间。

　　设计思路层面，这款喷漆舱跳出了传统涂装设备依赖钢构拼装的惯性逻辑，充分利用混凝土材料的高刚性、高耐腐蚀性、低维护成本的优势，将舱体结构与车间基础做一体化设计，大幅减少了钢构件的使用量，同时也避免了钢构件长期接触漆雾、有机溶剂带来的防腐维护需求。排气系统的排布上，没有追求过高的截面风速，而是针对重型工件涂装作业时漆雾颗粒大、飞溅范围集中的特点，采用顶吸侧补的风路设计，在保证漆雾不向舱外逸散的前提下，降低了整体排风量，匹配后续废气处理设备的运行能耗也能同步降低。

　　外形尺寸与安装边界方面，该喷漆舱的主体混凝土舱体长度可根据常见工件的最大长度做适配调整，常规配置下舱内净空高度满足十米以内高度工件的喷漆作业需求，舱体侧壁与车间立柱、其他设备的安全预留距离不小于1.5米，满足消防通道与设备检修的空间要求。顶部排气立管的伸出高度满足工业废气排放的高度要求，立管底部设置的集液槽可收集排风过程中冷凝的漆雾残液，通过预埋的排污管道直接排入车间的废液收集系统，不需要额外设置外置的废液收集装置。舱体地面设置的环形导流槽，可将冲洗舱体产生的废水全部导入废水处理管网，不会出现废水外溢到车间公共区域的问题。

　　在实际作业过程中，混凝土舱体本身的隔音效果远优于钢构拼装式喷漆室，喷漆作业产生的噪音经过混凝土墙体的阻隔后，舱外的噪音水平可满足车间作业区域的噪音管控要求，不需要额外做舱体隔音包覆处理。舱体内部预留的照明管线接口、消防管线接口全部采用预埋方式布置，墙面没有明装的管线支架，避免了管线表面积漆带来的清理难题。针对冬季低温环境下的涂装作业需求，混凝土舱体的热惰性可减少舱内热量的散失，配合送风系统的加热模块，可更快将舱内温度提升到涂装作业要求的温度范围，减少加热环节的能耗损失。
