PCB贴片式DTS交换机接口结构设计

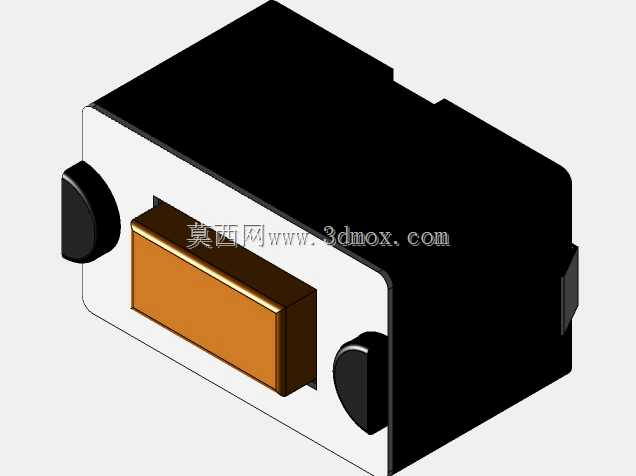

这款贴片式接口元件主要应用在高密度集成的PCB板卡场景中，常见于工业交换机、小型通讯终端、嵌入式控制模块的板载信号连接工位，承担板端与外接DTS链路的信号导通、物理对接功能，适配表面贴装生产工艺，可直接通过回流焊完成与PCB焊盘的固定，无需额外打孔插装，能大幅压缩板卡的垂直安装空间，适配薄型化、紧凑型的通讯设备内部布局需求。从结构设计逻辑来看，整体采用方块式主体构型，外壳主体做黑色绝缘包覆处理，对接端面设置白色定位边框，中间的橙色接触模块为信号导通核心区域，两侧的黑色弹性卡扣结构，是为了外接插头插入时提供卡紧力，避免设备运行过程中受振动、拉扯出现接口松脱、信号中断的问题，卡扣的弧度与伸出量经过反复校核，既保证插拔时的阻尼手感适中，又不会出现卡扣过紧导致插头难以拔出、或是卡扣过松固定力不足的情况。安装边界方面，元件整体的贴装底面做平整化处理，焊盘位置与SMD工艺的标准钢网开孔尺寸匹配，贴装时元件底部与PCB板面的间隙控制在焊锡浸润的合理区间，避免出现虚焊、连锡的生产不良；元件的外围轮廓做了倒角处理，防止贴装吸嘴取料时出现边角卡滞，也能避免插件过程中刮伤周边的贴片阻容元件。对接端的开口尺寸与标准DTS插头的插入公差做了适配，横向与纵向的配合间隙控制在0.1mm以内，既保证插头可以顺畅插入，又不会出现间隙过大导致的接触针偏移、信号接触不良问题。在实际选型应用中，这类贴片接口常被用在端口密度较高的接入层交换机板卡上，相比传统插装式接口，它的贴装高度更低，能让交换机整机的外壳厚度做进一步压缩，适配桌面式、壁挂式的小型安装场景；同时贴片工艺的生产效率更高，适合大批量的板卡自动化生产，减少人工插装的工序成本。结构设计上还考虑了日常使用的耐磨需求，对接端面的白色边框采用高耐磨的工程塑料材质，经过多次插拔后也不会出现磨损掉屑、边框变形的问题，内部的接触端子采用镀金处理，降低长期使用后的接触电阻，避免信号传输过程中出现丢包、衰减的情况，满足工业场景下长期稳定运行的使用要求。
