八通道双向逻辑电平转换模块设计

项目分类:3D模型 发布时间:2021-09-28 ID:295973
  • 八通道双向逻辑电平转换模块设计
  • 八通道双向逻辑电平转换模块设计
  • 八通道双向逻辑电平转换模块设计
  • 八通道双向逻辑电平转换模块设计

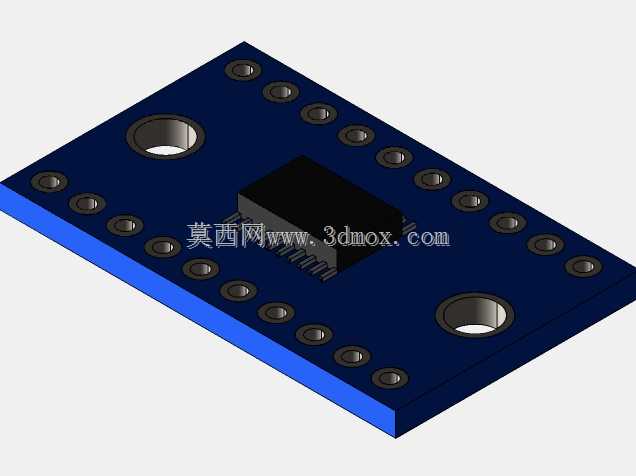

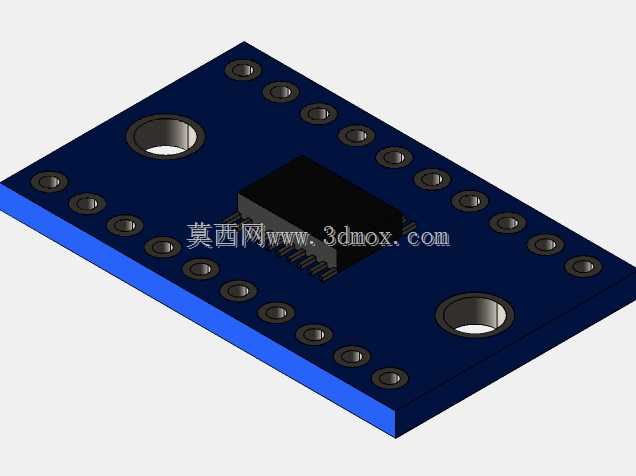

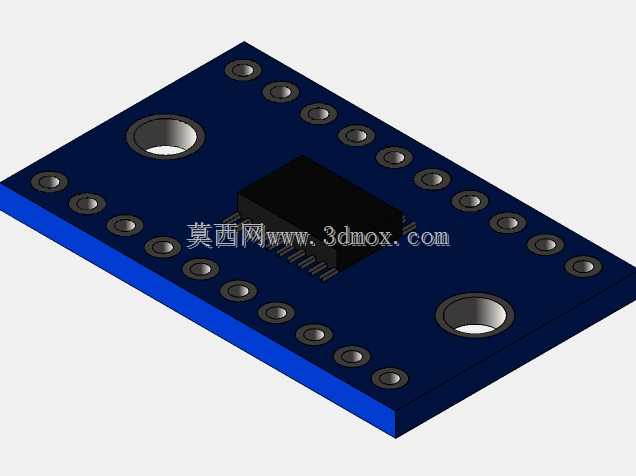

在多电压域混合的电子系统开发场景里,不同工作电压的芯片、外设之间直连往往会出现信号电平不匹配的问题,轻则导致通讯丢包、逻辑识别错误,重则可能因电压倒灌损坏低压器件,这类电平转换模块就是为解决这类跨电压域信号交互问题设计的。这款八通道双向转换模块,无需额外设置方向控制引脚,可自动识别信号传输方向,适配3.3V与5V系统间的双向信号传输,也可覆盖1.8V、2.5V等常见低电压域的电平匹配需求,八通道的配置可同时满足多路并行信号、总线类信号的转换需求,比如并行数据接口、多路GPIO信号的跨电压连接都能通过单模块完成,无需为每路信号单独搭建分立转换电路。从设计思路上看,模块采用紧凑的PCB布局,将转换芯片、必要的去耦电容、限流保护元件都集成在小型板卡上,输入输出引脚采用标准排针间距设计,可直接插接在面包板上做原型验证,也可通过排针焊接到目标主板上作为功能子板使用,板上预留的安装孔位可配合铜柱完成模块在设备壳体内部的固定,避免设备震动时模块移位导致的接触不良。实际选型使用时需要注意,模块的信号通道支持的最高通讯速率可满足常规I2C、SPI、UART等常见嵌入式总线的传输需求,每个通道的驱动能力可匹配常规数字芯片的IO负载要求,无需额外增加驱动放大电路。外形尺寸上模块采用窄长型布局,宽度控制在标准双列直插封装的兼容范围内,在密集排布的PCB板上占用的安装空间极小,不会对周边元件的布局造成过多干涉,安装边界预留了足够的爬电距离,满足常规消费电子、工业控制板卡的电气安全间距要求。在嵌入式开发、开源硬件项目、工业控制板卡改造等场景中,这类模块可以快速解决不同电压器件的互联问题,省去了分立元件搭建转换电路的调试时间,也避免了分立电路参数匹配不当导致的信号失真问题。做三维建模时,需要精准还原模块上排针的伸出长度、板卡厚度、元件的高度差,确保在整机装配仿真时,模块与周边结构件不会出现干涉,尤其是排针与母座对接的插入深度要符合连接器的标准尺寸,避免仿真中出现装配到位但实际接插虚接的问题。
