和或iDus401光谱仪CCD摄像检测组件

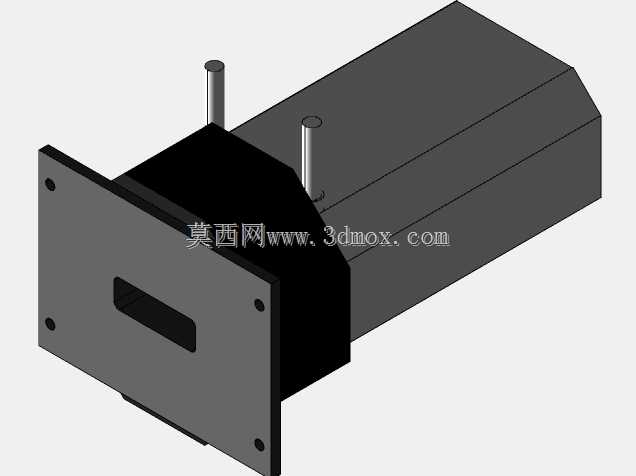

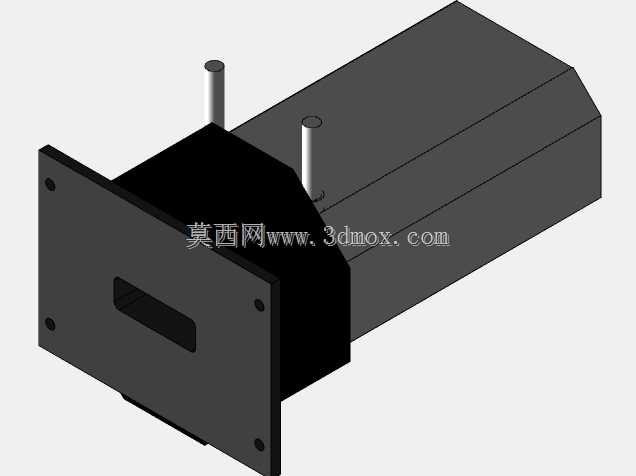

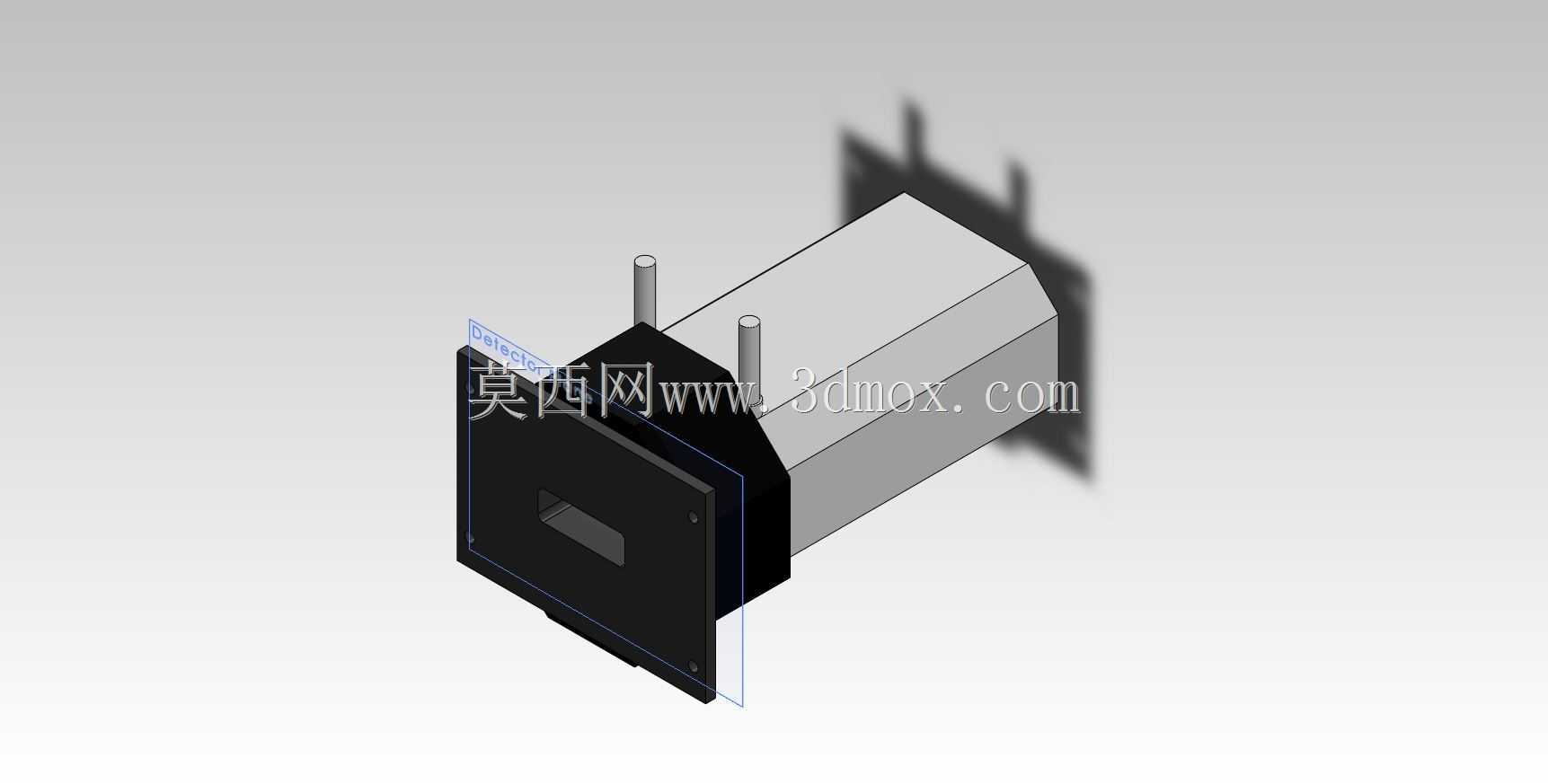

这款CCD摄像组件是光谱分析设备的核心光电采集部件，主要适配实验室光谱检测、工业在线成分分析、材料表征测试等场景，承担光谱信号的光电转换与图像采集职能，直接决定光谱设备的信号采集精度与响应速度。从结构设计来看，整体采用长方体集成式布局，前端设置带定位孔的方形安装法兰，法兰面预留狭缝通光口，用于对接光谱仪的分光光路输出端，安装法兰上的四个定位孔按照标准光学安装孔位排布，可直接固定在光谱仪单色器的输出端面，保证光轴同轴度偏差控制在光学装配允许范围内。组件主体的腔体采用一体化遮光设计，内壁做消光处理，避免杂散光进入CCD靶面干扰采集信号，腔体上部伸出的两个圆柱形定位柱，用于安装时的导向定位，同时可作为散热辅助结构，将CCD工作时产生的热量传导至外部安装面。设计过程中优先考虑光学装调的便利性，前端法兰与主体腔体采用可拆卸连接结构，方便后期维护时更换靶面滤光片或者调整CCD靶面的前后位置，适配不同焦距的分光光路。安装边界方面，前端法兰的安装孔位间距符合通用光学平台的安装标准，主体长度方向的尺寸经过优化，不会额外占用光谱仪腔体内的多余空间，后部的出线端预留标准线缆接口位置，可直接对接设备的信号采集电路板，不需要额外转接结构。在实际使用中，这款组件可覆盖紫外到近红外波段的光谱信号采集，高灵敏度的CCD靶面能够捕捉微弱的光谱信号，适合低浓度样品检测、弱荧光信号采集等对灵敏度要求较高的测试场景，结构上的密封设计也可适配工业现场多粉尘、轻微振动的使用环境，不需要额外加装防护外壳即可稳定工作。建模过程中严格按照光学装配公差要求还原各部分配合尺寸，安装法兰的平面度、定位柱的同轴度、通光狭缝的位置度都按照实际加工精度做了还原，可直接用于光谱设备的整机装配干涉检查、光路模拟仿真，也可作为光学检测设备选型时的结构参考，帮助设计人员快速完成整机布局规划，减少前期结构设计的重复工作量。
