FRC赛事用爪式电机控制器结构设计

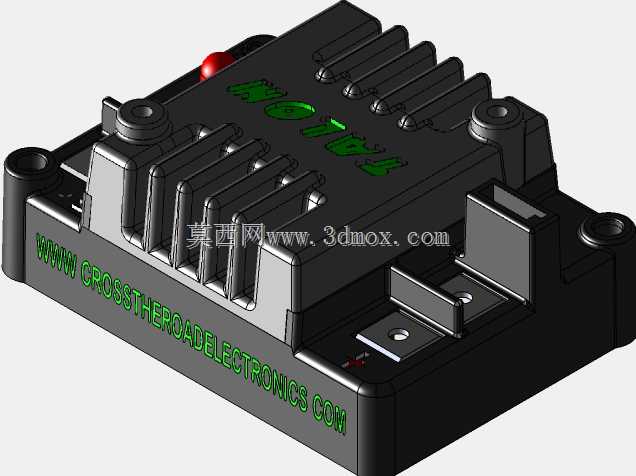

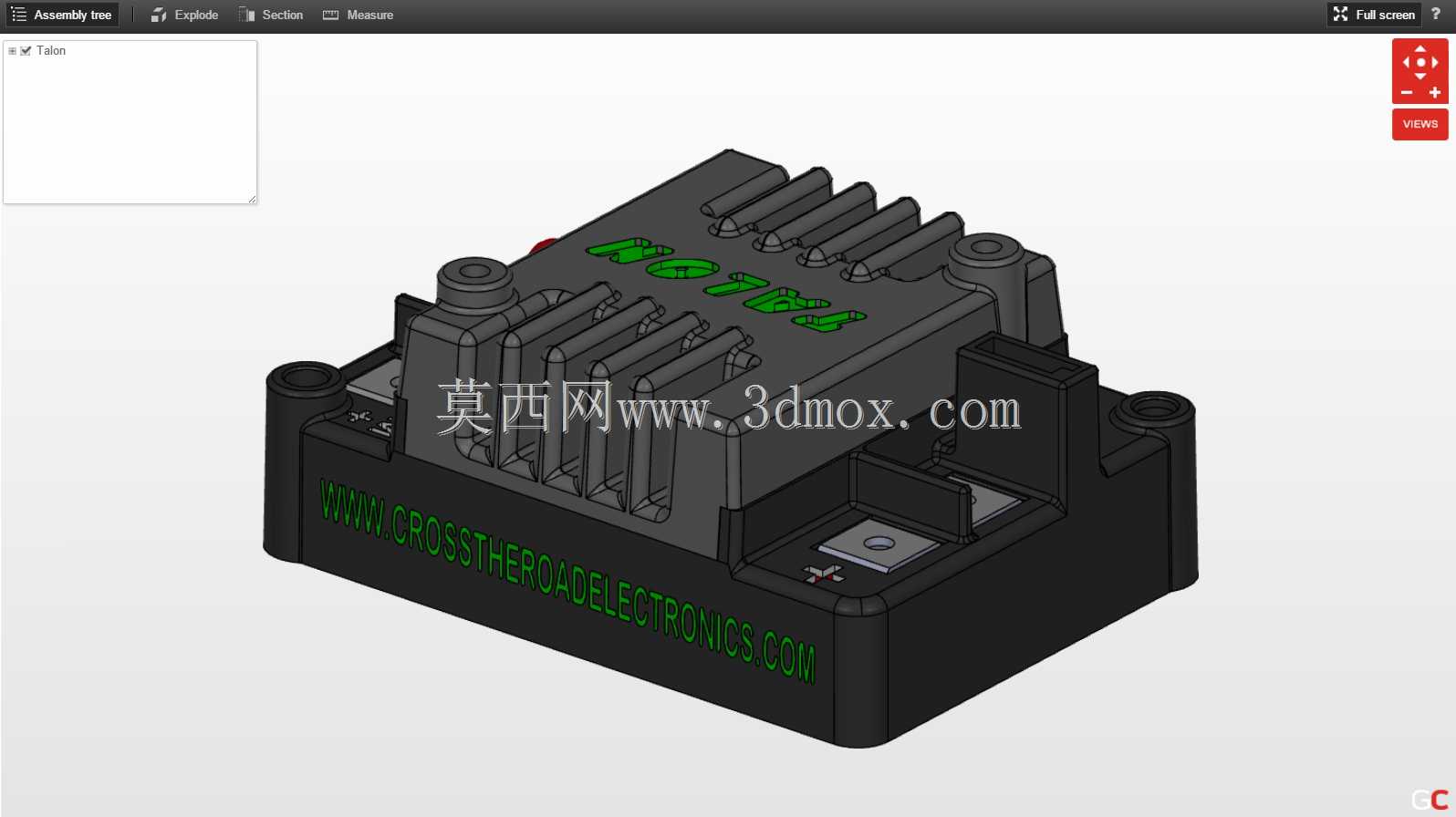

这款爪式电机控制器主要面向FRC机器人竞赛场景设计，是竞赛机器人动力输出链路里的核心控制部件，负责接收主控端的指令信号，将电池端的直流电能转换为对应参数的输出电能，精准调控驱动电机的转速、转向与输出扭矩，直接决定机器人动作执行的响应速度与动力稳定性。从结构设计层面看，整体采用一体化塑壳基座搭配散热鳍片上盖的组合形式，基座四周预留了带安装孔的固定凸耳，凸耳的孔位间距匹配FRC竞赛常用的铝型材安装标准，安装时不需要额外制作转接支架，直接通过标准螺栓即可固定在机器人的框架型材上，安装边界充分考虑了竞赛机器人紧凑的内部空间布局，整体外轮廓没有突出的尖锐结构，避免在赛事对抗过程中剐蹭对方机器人部件或者勾挂场地线缆。上盖的多道平行散热鳍片顺着控制器的长度方向排布，鳍片的厚度与间距经过热仿真优化，在控制器满功率输出时，功率管产生的热量可以通过鳍片快速扩散到周围空气中，不需要额外加装散热风扇，既减少了部件占用空间，也避免了风扇进灰、卡滞带来的故障风险，适配竞赛场地多粉尘、强震动的使用环境。壳体侧面预留了动力线与信号线的接插位置，接插口做了下沉式设计，接插件插合后，插头部分不会超出壳体外轮廓，能有效降低对抗过程中插头被撞松、撞脱的概率。壳体表面的标识区域采用凹刻填漆工艺，标注了接口定义与极性提示，装配接线时可以快速识别对应端口，减少接线错误的概率。内部的功率器件与控制板采用分层布局，功率层靠近散热鳍片安装，控制层布置在功率层下方，通过绝缘隔板做电气隔离，既缩短了功率回路的走线长度，降低大电流走线的压降损耗，也避免功率器件的电磁干扰影响控制信号的传输稳定性。基座底部的凹槽结构用于嵌装密封胶条，上盖与基座扣合后通过螺栓压紧，能达到基础的防尘防泼溅等级，应对赛事过程中可能出现的冷却液泼溅、场地碎屑侵入等情况。整个控制器的结构设计完全围绕竞赛场景的高可靠性、快装快拆需求展开，没有冗余的结构设计，在保证结构强度与散热性能的前提下，尽可能压缩整体体积与重量，给机器人其他功能部件留出更多的设计余量。
