重力滑道小球承接实验装置结构设计

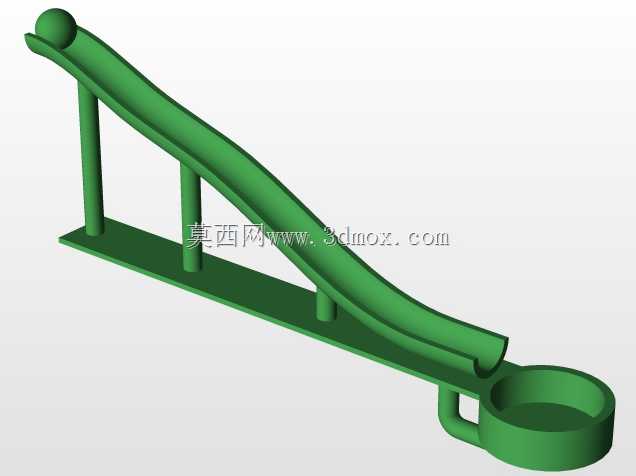

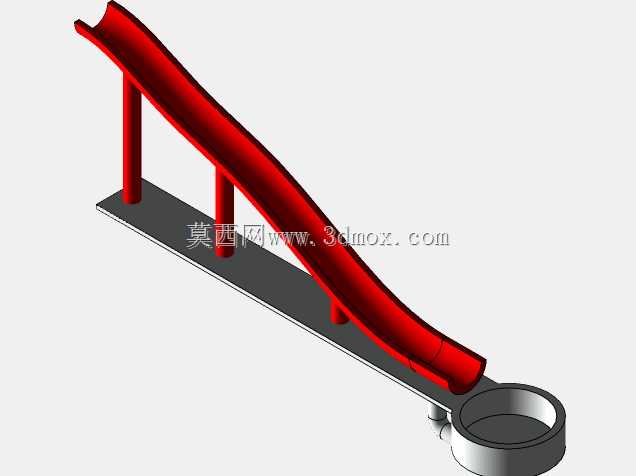

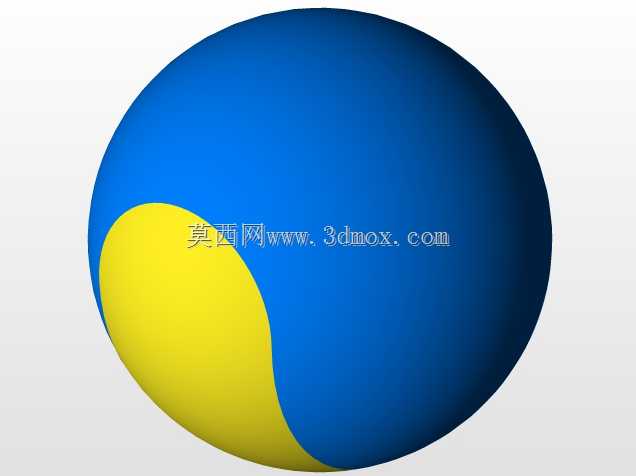

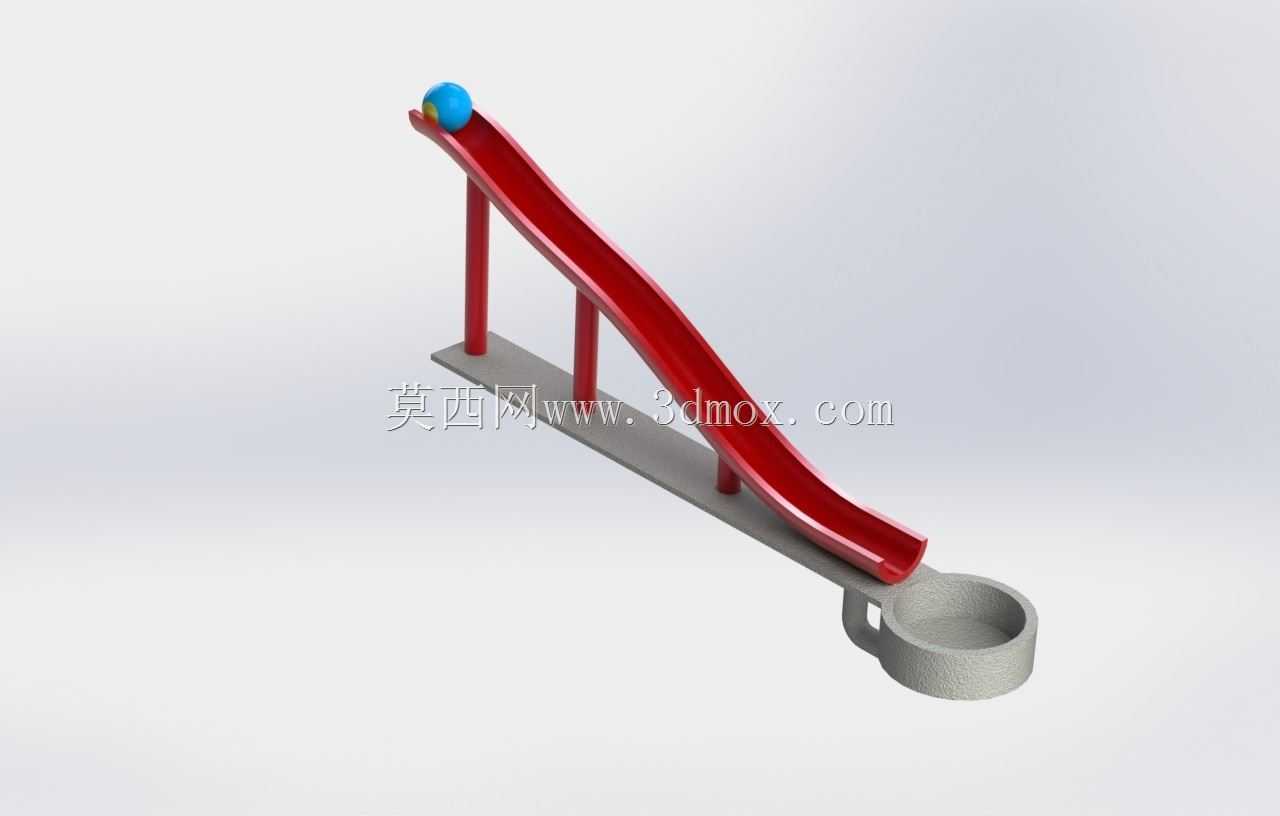

这套重力滑道小球承接装置，主要面向中小学物理力学演示、科普场馆互动展项以及基础运动学实验验证场景搭建使用，核心功能是直观演示重力势能转化为动能的完整过程，让观察者能够清晰看到小球沿倾斜滑道下滑的运动轨迹，以及末端承接结构对运动小球的收纳作用。装置整体采用分体式支撑结构，倾斜滑道通过三根垂直立柱固定在水平底座上，立柱与底座、立柱与滑道之间均采用平面贴合的连接方式，安装时不需要额外的复杂定位工装，只需要保证立柱垂直于底座平面，滑道的倾斜角度就能够保持稳定，不会出现受力偏移的问题。滑道本体采用内凹圆弧截面设计，两侧带有凸起的挡边，能够限制小球在下滑过程中的横向位移，避免小球从滑道侧面脱出，滑道表面做平滑过渡处理，从顶端的起始放置位到末端的出口位置，曲率连续变化，没有突兀的折角，能够减少小球下滑过程中的卡顿与弹跳，保证运动过程的平顺性。滑道末端衔接的是带侧把手的圆筒形接球座，接球座的入口位置与滑道出口做了切向对齐，小球滑出滑道后能够顺着惯性直接落入接球座内部，不会出现弹出的情况，接球座的深度设计参考了常用实验小球的直径尺寸，能够容纳多枚连续下滑的小球，侧把手的设置方便实验人员快速倾倒接球座内的小球，重复开展实验操作。水平底座采用平板式结构，整体宽度大于滑道的横向跨度，长度覆盖从滑道最高支撑点到接球座末端的全部范围，放置在水平台面上时能够依靠自身重量保持稳定，不需要额外的地脚固定，适合在教室、科普展台这类临时摆放的场景使用。设计过程中重点考量了滑道倾斜角度与小球运动速度的匹配关系，角度过大会导致小球下滑速度过快，冲出接球座，角度过小则会让小球下滑过程卡顿，无法完整演示重力加速的过程，最终选定的倾斜角度能够让小球在无额外初速度的释放条件下，平稳滑入末端接球座。支撑立柱的排布避开了滑道的正下方投影区域，不会对小球的意外掉落造成遮挡，同时三根立柱呈三角形分布，支撑稳定性优于双立柱结构，即使受到轻微的侧向触碰，整个装置也不会出现侧翻的情况。接球座与底座之间采用嵌入式定位，安装时直接卡入底座的预留槽位即可，不需要额外的紧固件，拆卸收纳时可以快速拆分，减少整体存放占用的空间。
