罗宾瓶燃气截止控制阀结构设计

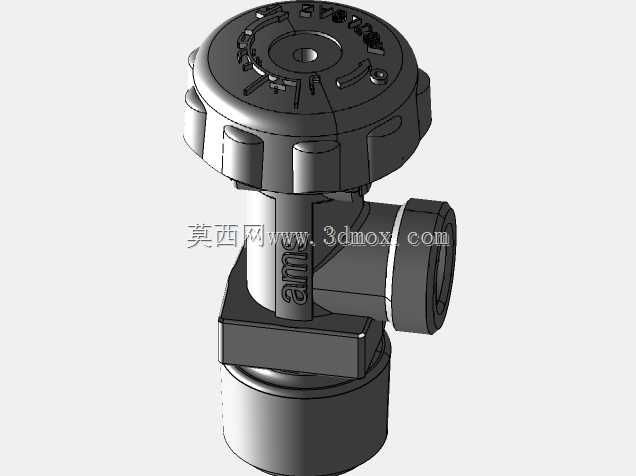

这款罗宾瓶燃气阀是民用便携液化气瓶配套的核心控制部件，主要应用于户外露营便携气瓶、家用小型液化石油气钢瓶的出口通断控制场景，承担气瓶密封、燃气流量通断、外接管路接驳的核心功能，是燃气输送链路中靠近气源端的关键安全部件。

从结构设计逻辑来看，整体采用黄铜作为主体基材，利用黄铜优异的切削加工性能、耐燃气腐蚀特性以及适中的结构强度，适配民用燃气场景的长期使用需求。顶部的滚花式手轮做了多道凸棱防滑设计，即使操作人员佩戴劳保手套或者手部沾有油污，也能施加足够的旋转扭矩，无需额外工具即可完成阀门的启闭操作，手轮下方的阀杆密封结构采用多级填料密封设计，避免阀杆旋转动作过程中出现燃气微泄漏的风险，密封填料的压装间隙经过反复校核，既保证阀杆转动的顺滑度，又能在长期反复启闭后维持密封性能。

阀体侧面的出气接口采用竹节式宝塔结构，外壁的多道环形凸棱可以在接驳橡胶燃气软管后，配合卡箍实现牢固的管路固定，防止软管受外力拉扯脱落引发燃气泄漏，接口的通径尺寸匹配常规民用低压燃气输送流量需求，不会出现通流截面过小导致的供气压力不足问题。阀体下部的外螺纹结构为气瓶安装接口，螺纹规格匹配罗宾型便携气瓶的瓶口标准，螺纹根部设计了一体式六角法兰定位面，安装时可以通过扳手夹持该位置施加拧紧扭矩，法兰面与瓶口密封垫接触的平面做了高精度车削加工，平面度控制在合理公差范围内，保证拧紧后密封垫受压均匀，实现瓶口处的可靠静密封。

阀体下部伸入气瓶内部的进气端做了斜切式切口设计，避免气瓶直立放置时瓶底的杂质沉积堵塞进气通道，同时切口的位置距离瓶底预留了足够的安全间隙，防止液态液化石油气直接进入阀腔造成输出压力不稳。整体结构没有多余的冗余设计，所有外部棱角都做了小圆角钝化处理，避免安装和使用过程中划伤操作人员，各部件的装配公差经过优化，既满足批量生产的加工经济性要求，又能保证成品的装配一致性，适配民用燃气配件的量产需求。在安装边界上，该阀门安装后整体突出瓶口的高度控制在合理范围内，不会因为尺寸过大导致气瓶存放、运输过程中出现手轮磕碰误开的风险，侧面出气接口的朝向与手轮的相对位置经过布局优化，接驳软管后管路走向自然，不会出现过度弯折影响气流通畅的问题。
