直流12V二位三通气动电磁阀结构设计

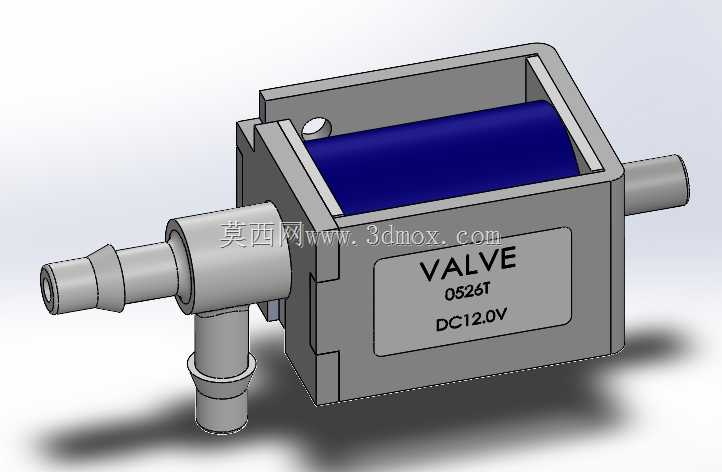

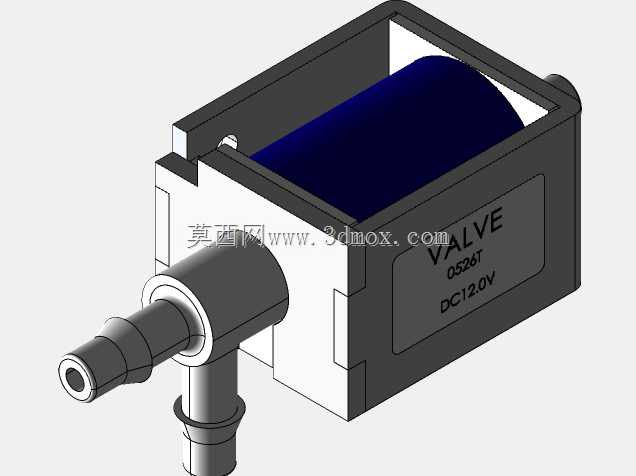

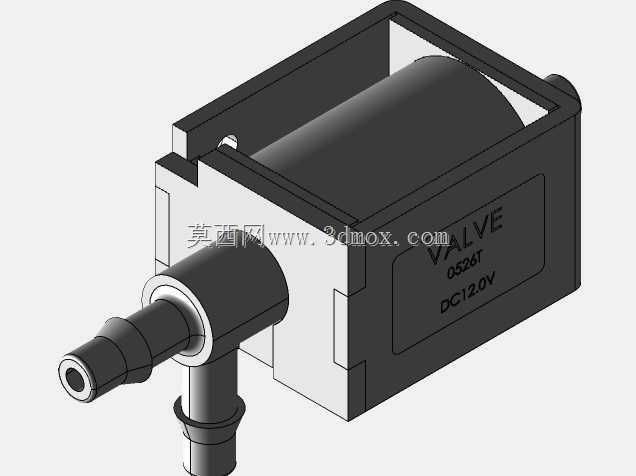

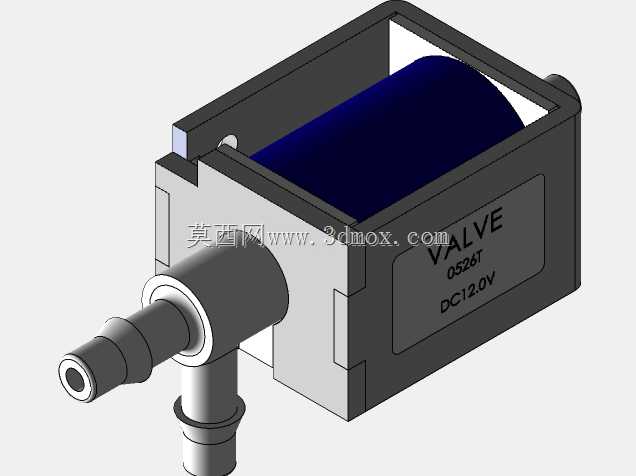

这款气动换向元件主要面向低压气动控制场景设计，常见应用在小型医疗气动设备、家用制氧机气路切换、小型自动化分拣工位的负压/正压通路切换、桌面型点胶设备的气路通断控制场景，适配工作压力不高的洁净气路系统，额定驱动电压为直流12V，属于直动式小型电磁阀范畴。从结构设计逻辑来看，整体采用集成式方块壳体布局，电磁驱动线圈完全封装在方形金属壳体内，避免外界粉尘、水汽侵入线圈绕组造成绝缘失效，壳体侧面直接模印参数标识，省去额外粘贴铭牌的工序，也能避免长期使用后铭牌脱落造成参数识别困难。气路接口采用侧出式宝塔接头设计，两个同规格的宝塔接头分别对应常通、常断两个工作气口，单个进气接头垂直于阀体侧面伸出，接头外径适配常见的4mm或6mm气动软管，安装时直接将软管插入接头后通过管箍紧固即可，不需要额外加工螺纹连接面，大幅降低小型设备的装配难度。设计时特意将电磁线圈的安装腔与气路腔体做了隔离密封，避免气路内的压缩空气泄漏到线圈侧造成气压损失，同时也防止线圈工作产生的微量热量直接传导到气路内，对气路内输送的特殊敏感介质造成温度影响。安装边界上，整体阀体外形为规整长方体，没有外凸的不规则结构，安装时可以直接贴装在设备的安装板面上，不需要预留额外的操作空间来避让突出结构，线圈的接线端从阀体尾部引出，接线方向与气路接口方向垂直，布线时可以顺着设备走线槽排布，不会与气路软管产生干涉。功能特性上，属于二位三通换向结构，未触发状态下进气口与其中一个排气口连通，另一个排气口处于截止状态；线圈得电触发后，内部阀芯在电磁力驱动下快速移位，进气口切换为与原本截止的排气口连通，原本连通的气路转为截止状态，响应速度可以满足小型自动化设备的快速气路切换需求，内部阀芯采用软密封结构，低压状态下的密封性能可靠，不会出现微漏导致的气路压力不稳问题。设计过程中对阀体的壁厚做了针对性优化，既保证壳体有足够的强度承受气路压力，也尽可能压缩整体体积，适配小型设备紧凑的内部安装空间，接头与阀体的连接部位做了加厚处理，避免装配软管时用力过大造成接头根部断裂。
