高分辨率手动调节直通式流量控制阀

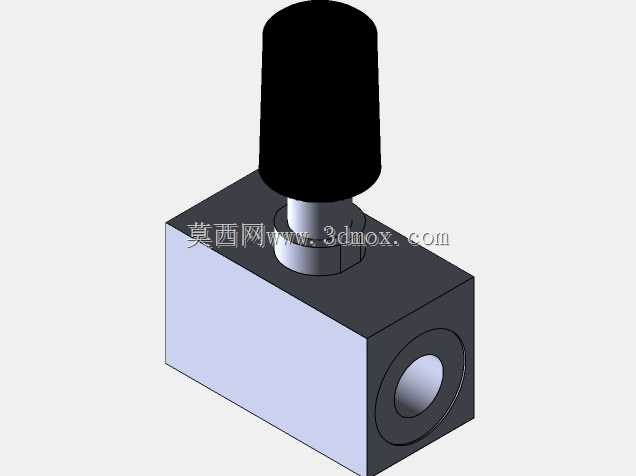

在液压站、小型润滑系统、实验台流体回路这类需要精准微调介质流量的场景里，这类手动调节的流量阀是非常常用的控制元件，它的核心作用是通过改变阀内通流截面的大小，精准控制回路内的流体流量，进而匹配下游执行元件的运动速度或者介质供给量，这款阀的额定工作压力上限为10巴，能够覆盖多数低压流体回路的使用需求，不会因为常规工况的压力波动出现调节失效或者密封渗漏的问题。从结构设计来看，阀体采用方块式的整体加工结构，这种结构的优势非常明显，首先是安装时的贴合面平整度容易保证，不管是直接安装在阀块集成面还是通过支架固定在设备面板上，都能获得足够的安装稳定性，不会因为设备运行的振动导致调节旋钮出现偏移。阀体侧面的通油孔采用内螺纹连接形式，和常规的低压流体管路接头尺寸匹配，安装时不需要额外制作过渡接头，能够直接对接标准规格的流体管路，减少现场安装的加工工作量。顶部的调节旋钮采用大直径的防滑圆柱结构，旋钮和阀芯之间通过细牙螺纹传动，这种传动结构的调节分辨率很高，转动旋钮时阀芯的轴向移动量非常小，能够实现非常精细的流量调节，不会出现转动一点就出现流量大幅跳变的问题，适合需要精准控制流量的实验回路或者精密润滑系统。设计时特意将调节旋钮的高度设置在合理范围，既保证了手指拧动时的操作力矩足够，不需要借助额外工具就能完成调节，同时也不会因为旋钮过高导致安装时和周边其他元件出现空间干涉。阀体的边角做了小尺寸的倒角处理，一方面是去除加工后的锐边，避免安装调试时划伤操作人员，另一方面也能减少应力集中，提升阀体在长期受压工况下的结构强度。在安装边界上，这款阀的整体外形紧凑，方块阀体的边长尺寸适配常规的低压阀组安装间距，两个通流孔的中心高度和同通径的其他阀类元件保持一致，在集成安装时不需要额外调整管路高度，能够直接和同系列的其他阀件并排安装，节省阀组的整体安装空间。阀芯和阀体之间采用间隙密封配合，加工时严格控制配合面的粗糙度和配合间隙，既保证阀芯调节时的动作顺畅，不会出现卡滞问题，也能将内泄漏量控制在允许的范围内，避免因为内泄过大导致流量控制精度下降。顶部旋钮和阀盖之间设置了密封结构，能够防止外界的灰尘、水汽进入阀内部污染介质，同时也避免阀内的介质顺着调节螺杆渗漏到外部，保持设备安装面的整洁。在实际选型使用时，这款阀适合安装在压力不超过10巴的低压回路中，不管是矿物液压油还是润滑脂类的介质都能适配，调节完成后可以通过旋钮自带的锁紧结构固定开度，避免设备运行过程中因为振动导致开度变化，保证流量设定值的长期稳定。
