汽车悬架前下臂结构设计

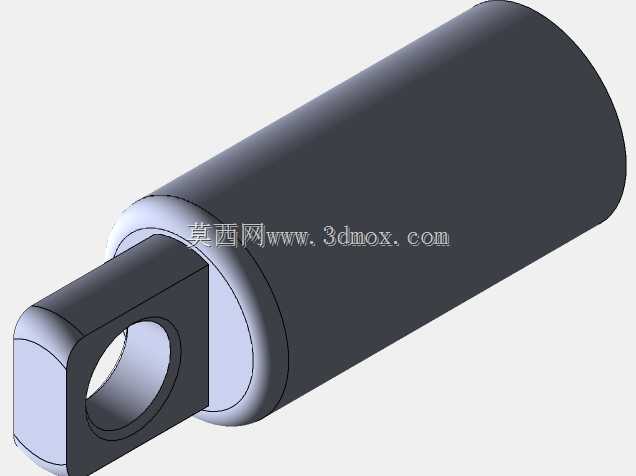

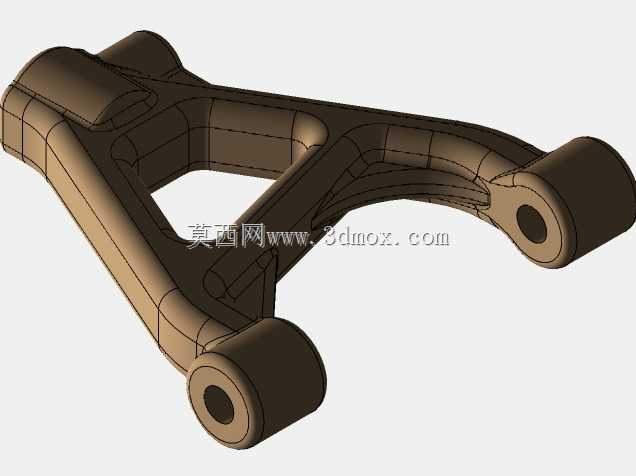

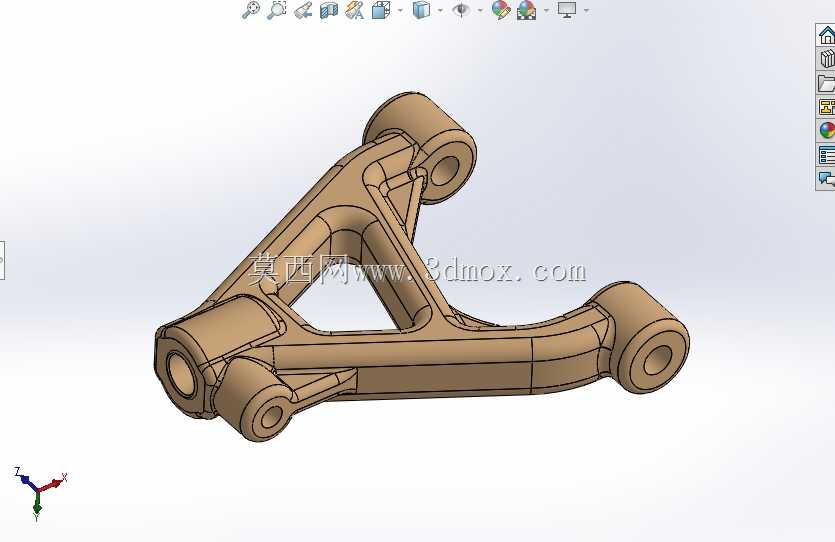

在汽车底盘的行驶系统结构中，悬架前下臂作为连接转向节与副车架的核心传力构件，直接决定了前轮定位参数的动态保持能力，以及行驶过程中路面冲击的传递路径。日常整车调校环节里，这类构件的刚度匹配、铰接点位置设计，会直接影响弯道侧倾幅度、制动点头量以及颠簸路面的轮胎接地性能，是底盘平台开发中需要反复迭代验证的关键零件。从实际装车场景来看，该构件需要同时承受纵向的制动力与驱动力、横向的转向侧向力，以及过坑洼路面时的垂向冲击载荷，三个方向的力会在臂身内部形成复杂的复合应力状态，因此结构设计时不能单纯追求轻量化，必须在重量与刚度、强度之间找到最优平衡点。观察该构件的结构形态，整体采用三角臂式的布局，三个端点分别设置了衬套安装位，其中靠近车身侧的两个铰接点用于固定在副车架的对应安装座上，外侧的球头安装位则连接转向节的下摆臂固定点，这种三角结构天然具备良好的几何稳定性，能够在车轮上下跳动时精准约束其运动轨迹，避免出现前束、外倾角的异常变动。臂身的主体采用变截面的箱型结构设计，在应力集中的铰接点周边做了局部加厚与加强筋过渡，既避免了直角结构带来的应力集中问题，也能在保证整体抗弯、抗扭刚度的前提下，尽可能削减非受力区域的材料厚度，降低簧下质量。设计过程中需要严格匹配周边部件的安装边界：三个铰接点的中心距必须和副车架、转向节的安装孔位完全对应，衬套的压装孔径要符合选定的橡胶衬套外径公差，臂身的外轮廓需要预留足够的运动间隙，确保车轮在最大上跳、最大转向角度时，不会和减震器、驱动半轴、刹车防尘罩等周边部件发生运动干涉。同时臂身的焊接或成型工艺也要考虑量产可行性，各个加强筋的拔模角度、壁厚过渡比例都要符合对应的成型工艺要求，避免生产过程中出现缩孔、开裂等缺陷。在实际的底盘匹配工作中，这类下摆臂的铰接点衬套刚度还需要和减震器、螺旋弹簧、稳定杆的参数做协同调校，纵向刚度偏软可以更好过滤路面的细碎颠簸，横向刚度足够则能保证转向响应的精准度，避免出现转向虚位过大的问题。对于三维建模从业者而言，搭建这类构件模型时，不能只做外观曲面的复刻，必须把各个安装面的平面度、铰接孔的同轴度、安装螺栓的过孔间隙等工程细节都准确还原，才能为后续的CAE强度仿真、运动干涉检查、工装夹具设计提供可靠的数模基础，避免后续开模或装车阶段出现匹配问题。
