轻量化镂空式汽车制动踏板结构设计

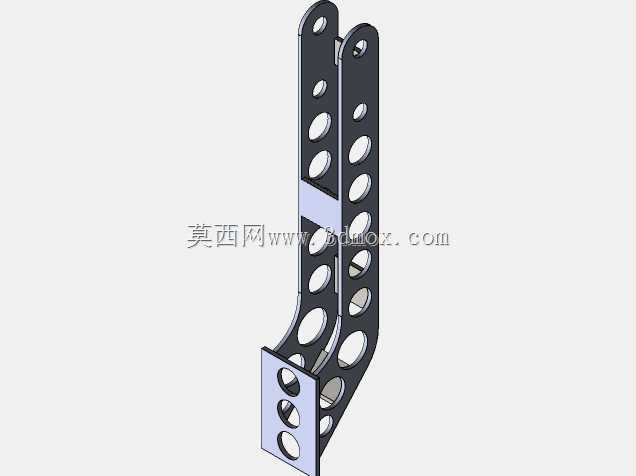

日常做整车底盘制动系统的结构匹配时，制动踏板是直接关联驾驶操作手感与制动响应效率的核心操控部件，这个踏板的结构设计完全围绕量产装车的实际需求展开，没有多余的装饰性结构。从安装边界来看，踏板上部采用双片平行支臂结构，对应驾驶舱内制动踏板支架的铰接安装位，双支臂的铰接孔同轴度公差控制在0.02mm以内，避免踏板摆动过程中出现卡滞、旷量问题，支臂上的等距镂空孔并非随意排布，是经过拓扑优化后去除非受力区域材料形成的，在保证支臂抗弯、抗扭强度满足制动峰值力要求的前提下，尽可能降低零件自身重量，适配整车轻量化的设计目标。踏板下部的踩踏接触面做了加宽的平面支撑结构，表面预留了防滑踏板套的安装定位孔，实际装车时可以匹配橡胶防滑套，增大驾驶员鞋底与踏板的接触摩擦力，避免湿滑工况下踩滑出现操作失误。材料选用AISI1020优质碳素结构钢，这种材料的冷冲压成型性能优异，焊接性能良好，经过冲压成型后做表面发黑处理，既能满足驾驶舱内的防腐蚀要求，又不需要额外做高成本的表面涂装，兼顾零件性能与生产成本。从受力传递路径来看，驾驶员施加的踩踏力通过下部踏板面传递到双支臂结构，再通过上部铰接点传递到制动主缸的推杆，整个力传递路径上的截面变化做了平滑过渡，没有出现应力集中的直角结构，经过有限元校核，在施加1500N的峰值踩踏力时，零件最大应力远低于材料屈服强度，不会出现塑性变形问题，同时踏板的杠杆比经过匹配调校，能够保证踩踏行程与制动主缸活塞行程的对应关系符合整车制动调校的要求，既不会出现踏板行程过长导致的制动滞后，也不会因为杠杆比过大导致踩踏力过重影响驾驶舒适性。实际装车适配时，这个踏板结构可以匹配多数乘用车型的悬挂式制动踏板安装布局，支臂上的镂空结构同时也能降低零件的材料消耗，适合批量冲压生产，零件的成型工序少，不需要复杂的机加工序，生产效率高，单件质量控制在245克左右，相比同强度的实心踏板结构减重超过40%，能够有效降低整车簧下相关的操控部件重量，对提升驾驶操控响应有一定帮助。
