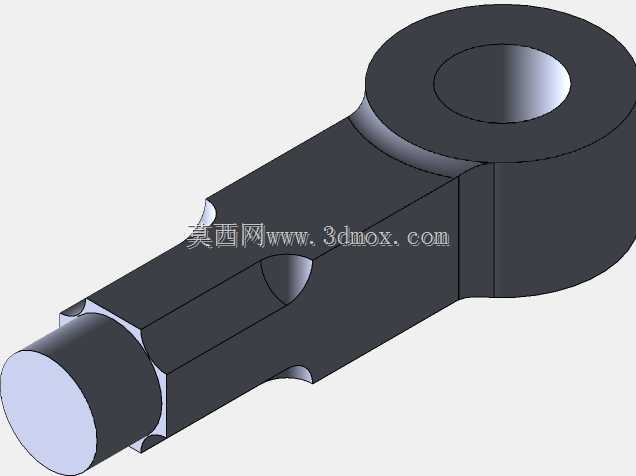

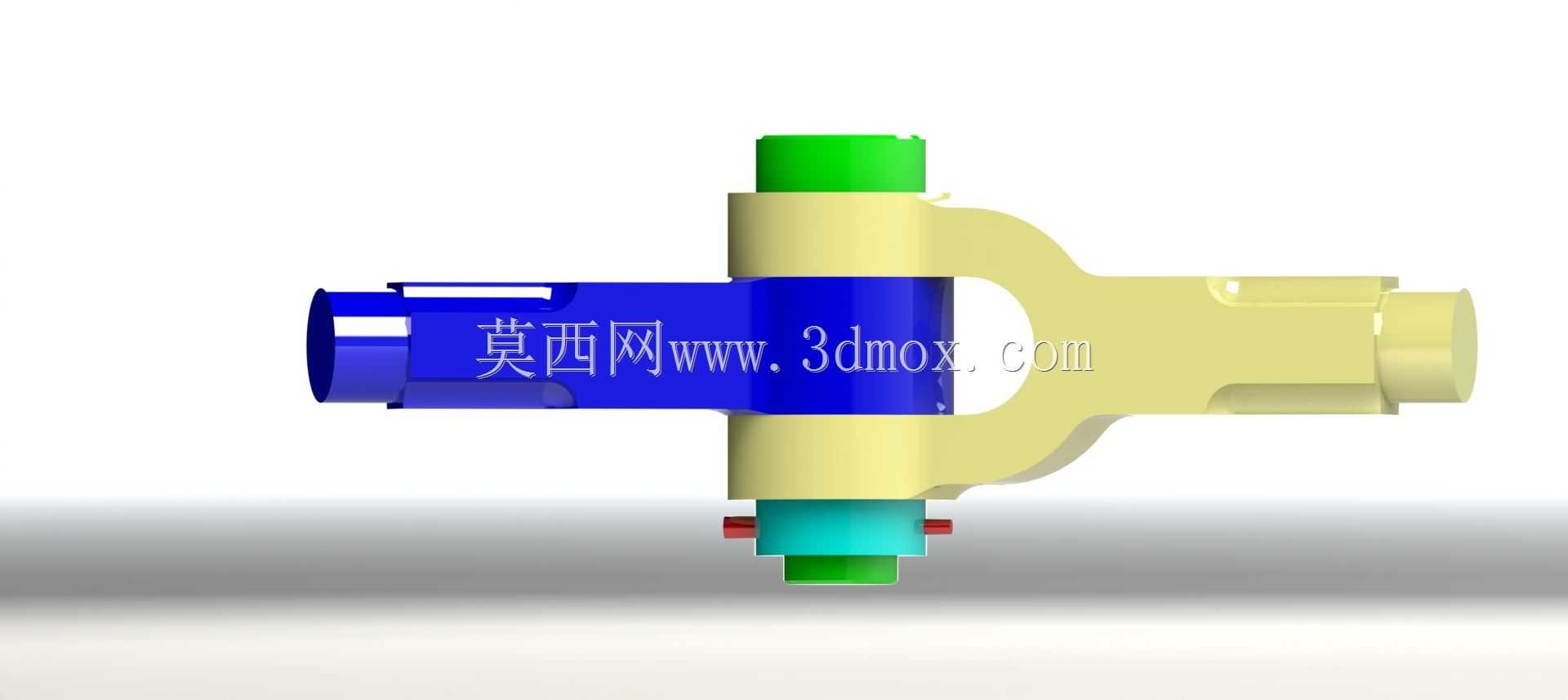

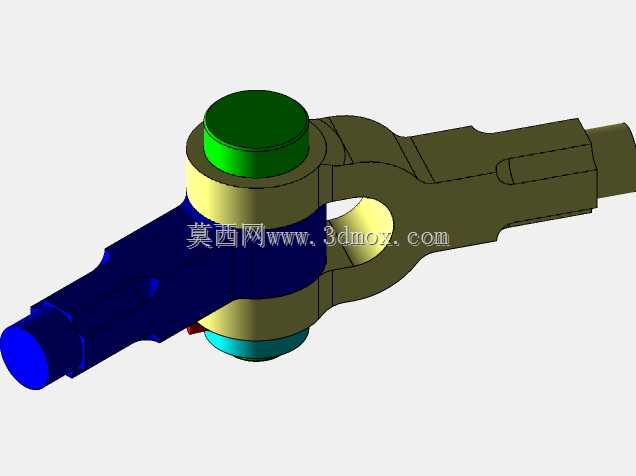

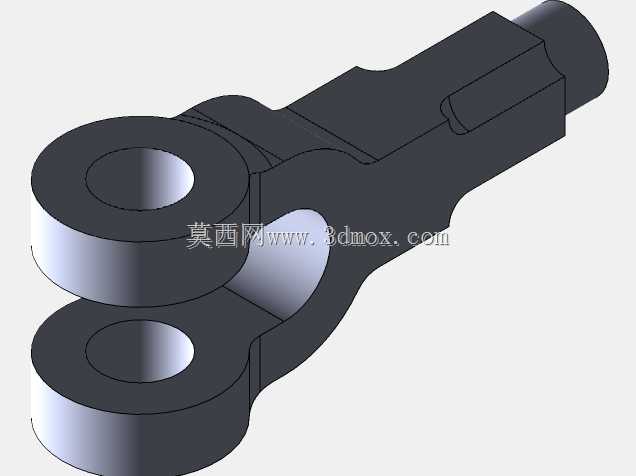

在商用车与乘用车辆的底盘行走系统中,转向节是承担载荷传递、转向动作执行的核心连接部件,其结构合理性直接决定整车转向操控精度与行驶安全冗余。该转向节总成采用叉形主体配合同轴轴颈的结构布局,主体叉臂部分预留了转向拉杆、制动卡钳、下摆臂的对应安装接口,轴颈部分则匹配轮毂轴承的装配公差,可同时传递车身垂向载荷、转向横向力矩以及制动时的纵向冲击力。从实际装车场景来看,该部件安装于前桥两侧,上端连接减震器支柱总成,下端通过球铰与下摆臂铰接,侧方接口固定转向横拉杆端头,轴颈穿过轮毂轴承内圈后由锁紧螺母固定,轮毂、制动盘等转动部件均依托该轴颈实现回转支撑。设计过程中优先考虑了载荷路径的优化,叉臂与轴颈的过渡区域采用大圆角平滑过渡,避免应力集中导致的疲劳断裂风险,主体承载部位的壁厚根据有限元应力分析结果做了差异化分配,高应力区域适当加厚,非承载区域做减重挖槽处理,在保证结构强度满足1.5倍满载冲击载荷要求的前提下,尽可能降低部件自身重量,减少簧下质量提升底盘响应性。安装边界方面,轴颈的配合直径按照常用轮毂轴承的标准尺寸设计,叉臂上的安装孔位间距匹配主流A级车的悬架硬点参数,不需要额外修改周边部件即可实现适配,各安装面的平面度、孔位同轴度公差均按照乘用车底盘件的通用精度要求设定,可满足常规冲压、铸造后机加工的工艺可行性。实际使用中,该结构可承受转向时的侧向力、过颠簸路面的冲击载荷以及紧急制动时的纵向力矩,各铰接部位的间隙预留量考虑了橡胶衬套的变形量,避免转向过程中出现运动干涉,轴颈表面的粗糙度要求满足轴承压装后的配合精度,可保证轮毂转动的平顺性,不会出现异常抖动或偏磨问题。
