42系列两相混合式步进电机结构设计

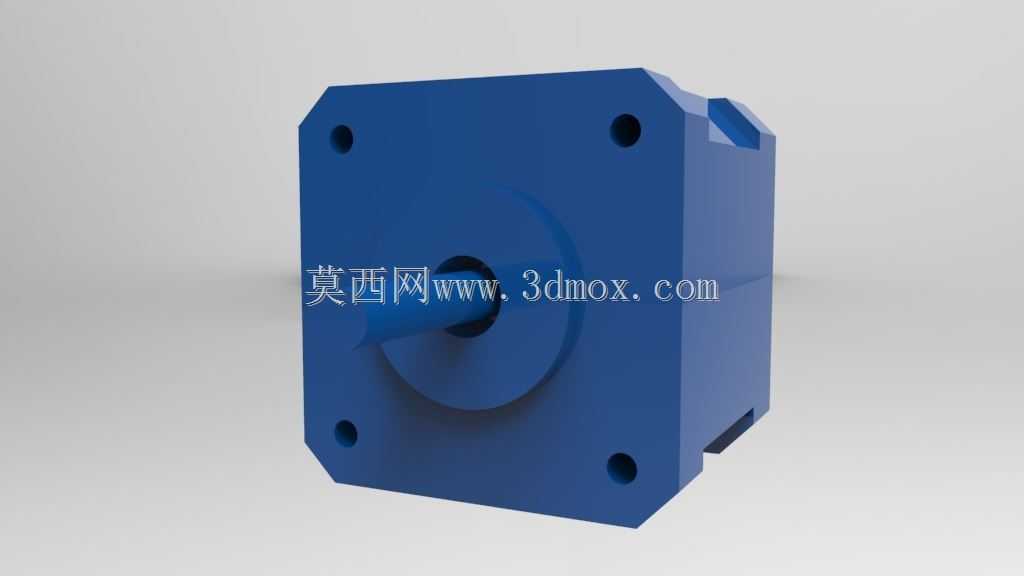

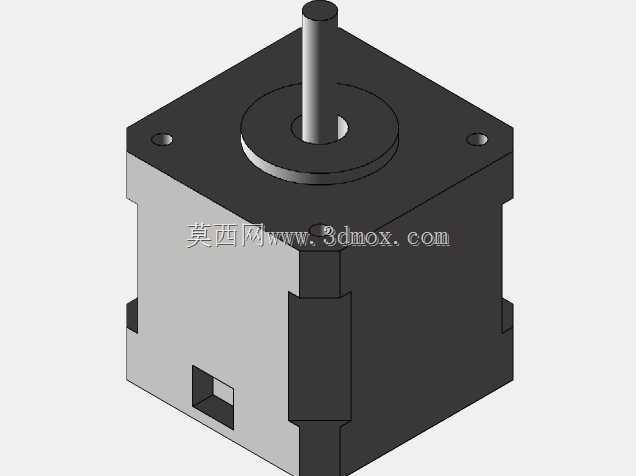

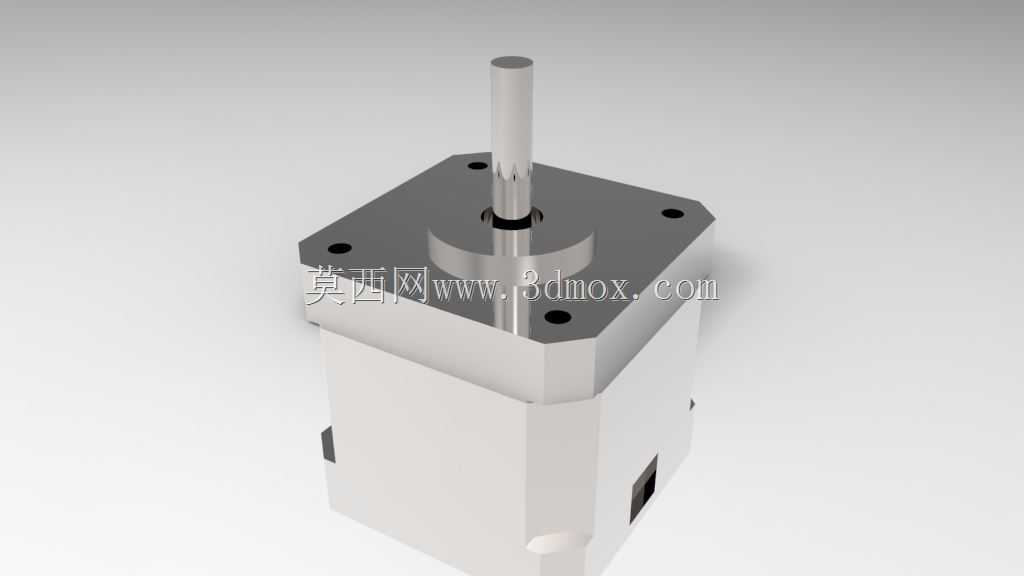

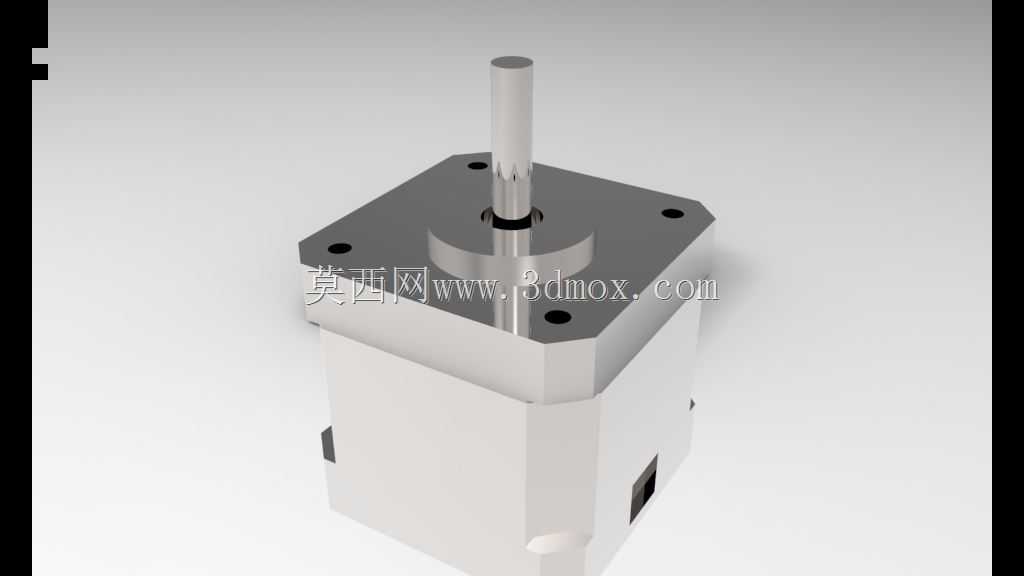

这款42机座号的步进电机，是桌面级增材制造设备进给轴的核心执行元件，日常做小型自动化模组选型时，这类规格的电机出镜率极高。从结构设计来看，电机本体采用方形端盖布局，四个安装孔分布在端盖四角，安装孔位遵循Nema17标准的安装间距，适配市面上绝大多数42规格电机的安装支架、同步轮安装座，不需要额外做转接板就能直接替换同规格的其他品牌电机，设备改型时能大幅减少结构件的重新设计工作量。输出轴采用单出轴D型切边设计，和同步轮、联轴器配合时能有效防止传动过程中出现周向打滑，轴伸长度控制在常规适配范围，搭配常用的5mm内孔传动件时不需要额外做轴长裁切，装配时直接锁紧顶丝即可完成传动连接。电机本体的外壳做了均匀的散热筋结构？不对，这款模型呈现的是光面方形外壳，实际量产版本的外壳会做细微的散热纹路来提升连续运行时的散热效率，建模时还原了端盖和机身的配合止口，止口的尺寸公差控制在合理范围，装配时能保证端盖和定子组件的同轴度，避免转子转动时出现扫膛问题。从实际应用场景来说，这类电机除了用在桌面3D打印机的X、Y、Z三轴进给，还能用到小型雕刻机的进给轴、点胶机的位移模组、自动拧螺丝机的送料机构上，作为开环控制的执行元件，它不需要额外的编码器反馈就能实现精准的角位移控制，搭配对应的细分驱动器时，能实现0.01毫米级别的进给精度，完全满足桌面级轻载设备的运动控制需求。设计这款三维模型时，重点还原了电机的外部安装边界尺寸，包括机身总长度、端盖安装孔的孔径与孔距、输出轴的直径与切边尺寸、出线端的位置与尺寸，结构工程师在做设备整体布局时，可以直接调用这个模型做干涉检查，不需要反复测绘实物尺寸，能大幅缩短整机设计的周期。要注意的是，这类电机的安装面平面度有一定要求，设计安装支架时要保证和电机端盖接触的平面平面度公差不超过0.1mm，不然锁紧安装螺丝时会导致端盖变形，挤压内部轴承，增大电机转动的阻力，严重时甚至会导致电机堵转、过热烧坏。另外输出轴的径向负载不能超过额定值，搭配同步带传动时要合理设置同步带的张紧力，避免轴承受力过大过早失效。建模时还还原了电机尾部的出线结构，实际布线时可以根据设备的走线方向调整出线口的朝向，设计走线槽时要预留足够的弯曲半径，避免电源线和信号线被折损。从选型适配的角度来说，这款电机的保持扭矩属于42系列里的常规水平，适合带动负载在5kg以内的直线运动模组，搭配导程2mm的T型丝杆或者2GT同步带时，能实现平稳的低速进给，不会出现明显的低频振动问题。做结构设计时，还要注意给电机本体预留足够的散热空间，不要把电机完全包裹在封闭的结构件内部，不然长时间连续运行时热量无法散出，会导致电机扭矩下降，出现失步问题。
