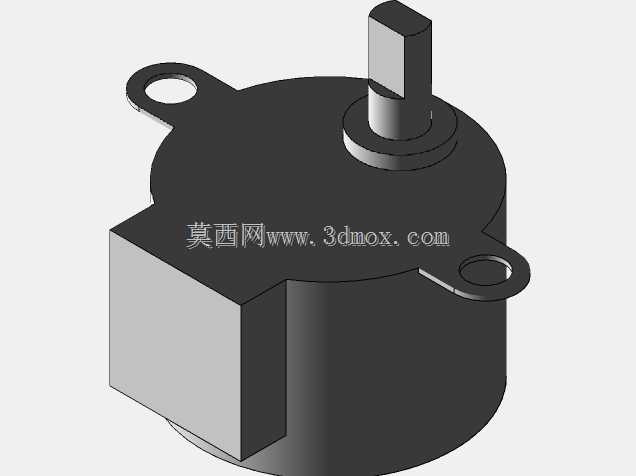

小型减速步进电机28BYJ-48结构设计

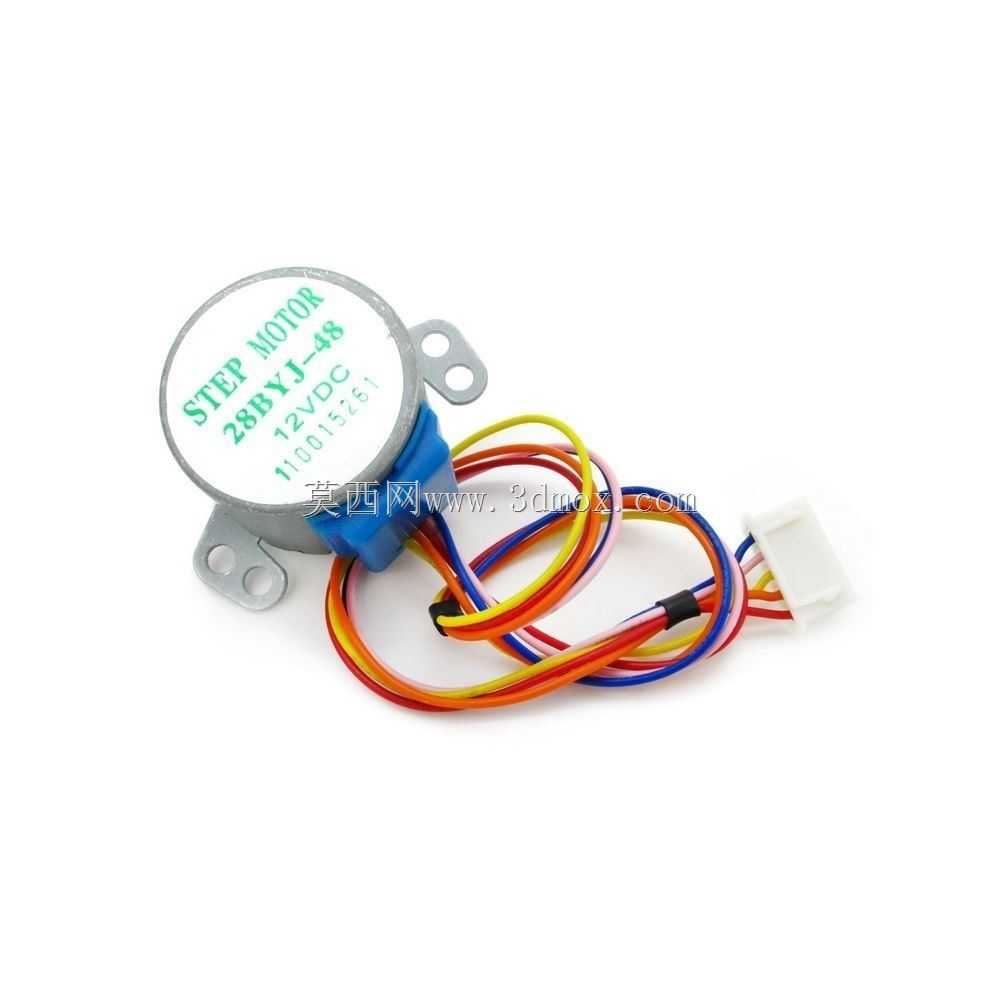

这款28BYJ-48步进电机是消费级小型机电设备中应用极为广泛的动力执行元件，常见于桌面级3D打印机的送料机构、家用智能空调的导风板驱动、智能安防摄像头的云台转动结构、小型电动阀门的开度控制、桌面智能摆件的动态驱动等场景，凭借极低的运行功耗、平稳的低速输出特性、低廉的量产成本，成为小扭矩精密传动场景的首选动力方案。从实际使用功能来看，该款步进电机属于永磁式减速步进电机，通过内置的多级齿轮减速结构，将电机转子的高速低扭矩输出转化为输出轴的低速大扭矩输出，能够实现精准的步进角度控制，每给一个驱动脉冲信号，输出轴就会转动一个固定的步距角，配合对应的驱动板可以实现正反转、精准角度定位、定速转动等多种控制逻辑，不需要额外加装位置反馈传感器就能实现开环状态下的位置控制，大幅简化了配套设备的控制电路设计。在产品设计思路上，这款电机优先兼顾了小空间安装适配性与使用可靠性，整体采用圆形主体加侧边固定耳的结构布局，电机主体部分集成了定子线圈、永磁转子、多级减速齿轮组，侧边伸出的两个带安装孔的固定耳可以直接通过螺丝固定在设备的安装基板上，不需要额外设计复杂的固定支架，降低了配套设备的结构设计难度。出线端采用多色分线设计，不同颜色的导线对应不同的相序，能够帮助装配人员快速识别接线定义，避免接错线导致的电机反转、不转等问题，末端接插件采用标准的间距插座，可以直接插在对应规格的驱动板上，不需要额外焊接接线，提升了装配效率。从外形尺寸与安装边界来看，这款电机主体直径为28mm，属于微型步进电机范畴，整体主体厚度控制在19mm左右，侧边固定耳的安装孔中心距适配常规小型设备的安装孔位标准，输出轴采用D型截面设计，能够和配套的传动齿轮、摇臂等零件实现无相对滑动的周向固定，避免传动过程中出现打滑丢步的问题。电机引出线的长度预留了足够的装配余量，能够适配大部分小型设备内部的布线需求，不需要额外延长接线。在实际运行过程中，这款电机采用5V或者12V直流供电，运行时噪音极低，震动幅度小，不会对周边的精密电子元件造成干扰，适合在对噪音控制有要求的家用电子设备、桌面办公设备中使用，减速结构采用耐磨的工程塑料齿轮，长期运行下的磨损量极小，能够满足上万小时的连续运行使用寿命要求，不需要定期加注润滑脂维护，降低了设备的后期维护成本。
