工业振动监测用S01型加速计三维结构

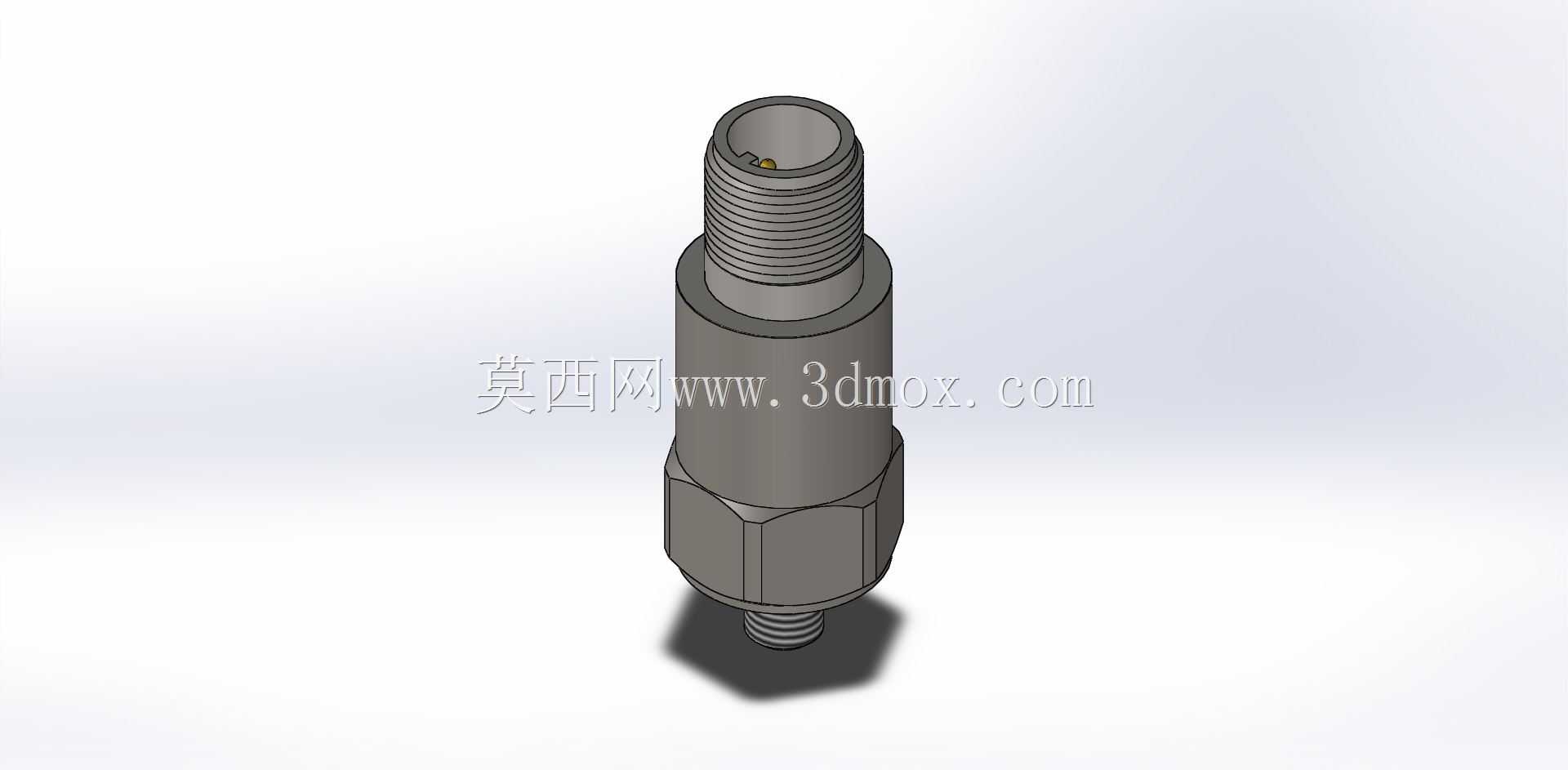

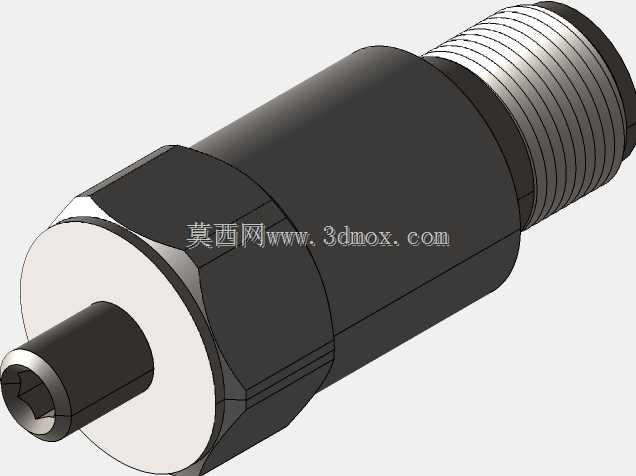

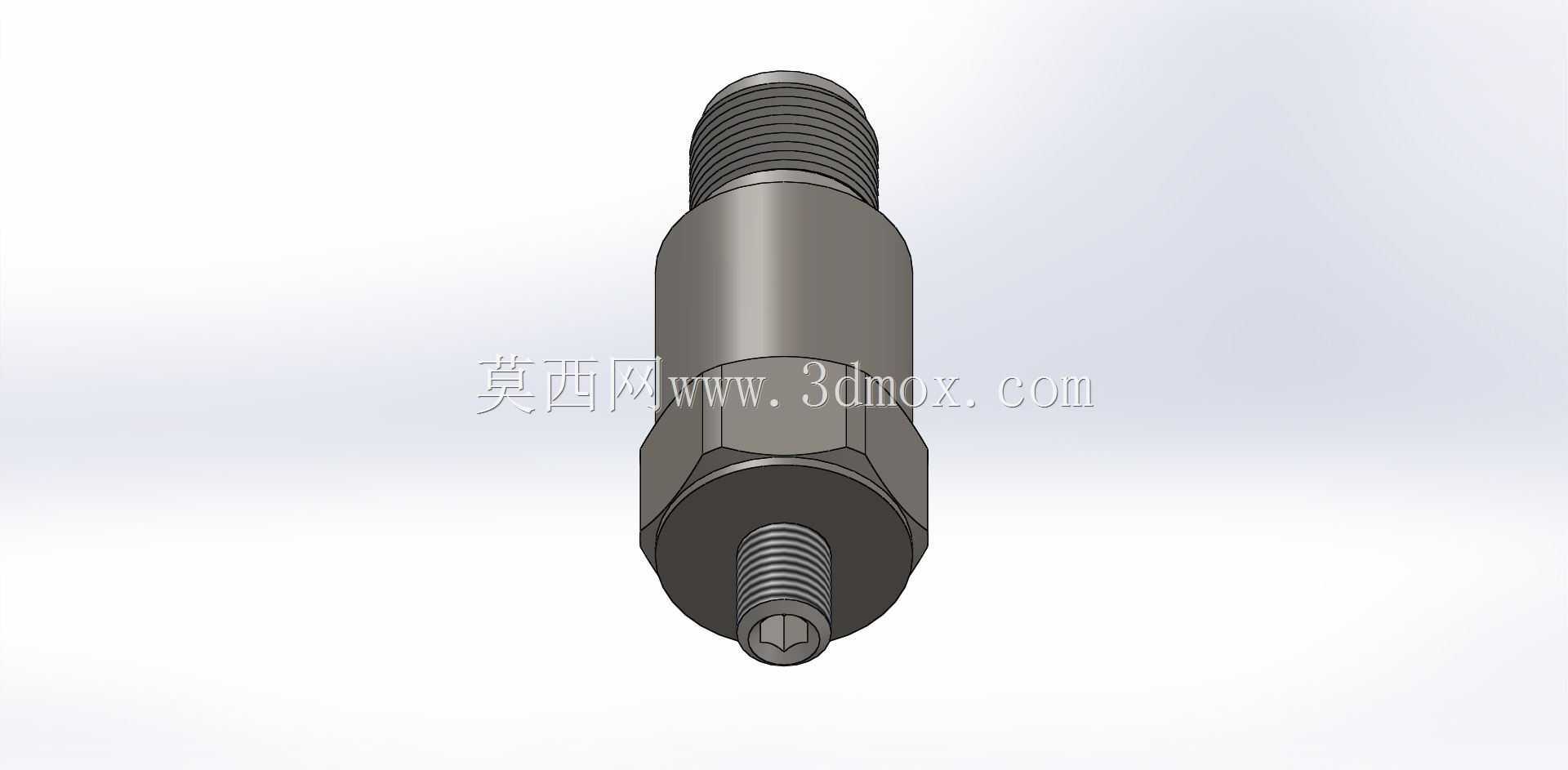

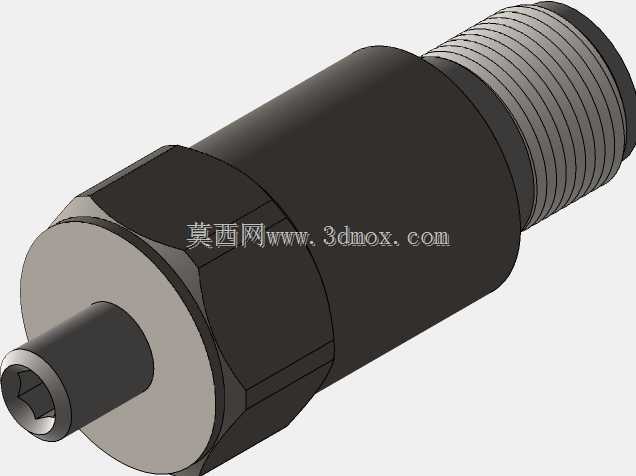

在工业设备状态监测领域，这类压电式振动加速计是旋转机械、往复设备故障预判的核心感知部件，建模时首先要匹配现场安装的实际边界：主体采用六角柱身结构，对应现场使用标准开口扳手的拧紧操作空间，建模时预留了扳手拧动时的周边避让间隙，避免安装时与设备基座周边结构发生干涉。下端的外螺纹接口直接对应被测设备的预留安装螺孔，建模时严格按照螺纹公称尺寸、螺距参数绘制牙型，保证装配时的同轴度要求，顶部的MIL规格航空插头结构，建模时还原了插针排布与插头锁紧螺纹的细节，匹配现场常用的配套连接线缆接头，避免接线时出现插接不牢、密封失效的问题。

从功能实现角度，该型加速计的频率响应覆盖0.5Hz到15kHz区间，50G的测量量程适配多数工业泵组、电机、风机轴承座的振动幅值监测需求，100mV/G的灵敏度参数在建模时对应内部压电元件的安装空间预留，柱身内部的腔体尺寸严格匹配敏感芯体、信号调理电路的实际排布，外壳壁厚设计兼顾结构强度与电磁屏蔽需求，工业现场多数设备周边存在变频器、动力电缆的电磁干扰，金属外壳的连续结构可以有效屏蔽外部杂散信号，保证振动信号采集的准确性。

实际应用场景中，这类传感器常安装在电机驱动端、非驱动端轴承座，齿轮箱输入输出轴位置，离心泵泵体基座等位置，建模时考虑到不同安装面的平整度差异，下端螺纹段的长度预留了足够的啮合深度，即使安装面存在0.1mm以内的平面度误差，也能保证传感器与被测面紧密贴合，避免振动传递过程中的信号衰减。顶部的插头朝向在建模时保留了360度旋转调整的结构空间，方便现场布线时根据线缆走向调整插头出线方向，减少线缆弯折应力，提升长期运行的连接可靠性。

建模过程中对外形的过渡圆角、表面粗糙度对应的视觉细节做了还原，六角柱与上下螺纹段的衔接处做了退刀槽结构，既符合机械加工的工艺要求，也能减少安装时的应力集中，避免长期受振动冲击出现外壳开裂的问题。整体结构的重心沿安装螺纹轴线分布，保证安装后传感器自身不会因为偏心带来附加的振动测量误差，所有尺寸边界都匹配工业现场的实际安装工况，可直接用于设备监测系统的布局仿真、安装干涉校验，也能作为传感元件选型时的结构参考，帮助结构设计人员在设备整体设计阶段提前预留传感器的安装位置与布线空间，避免后期加装监测设备时出现空间不足、安装位置不合理的问题。
