安费诺环形工业连接组件结构设计

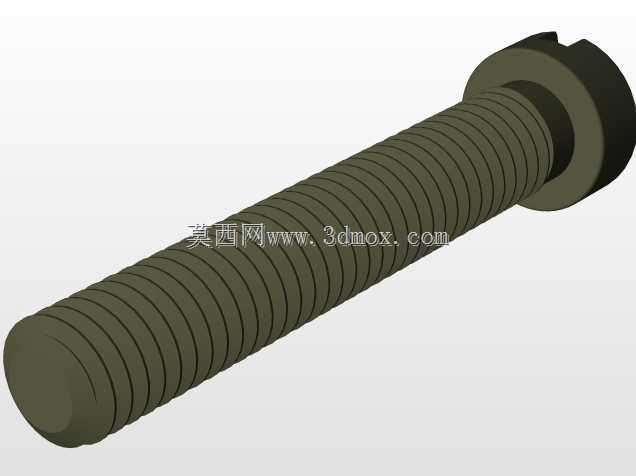

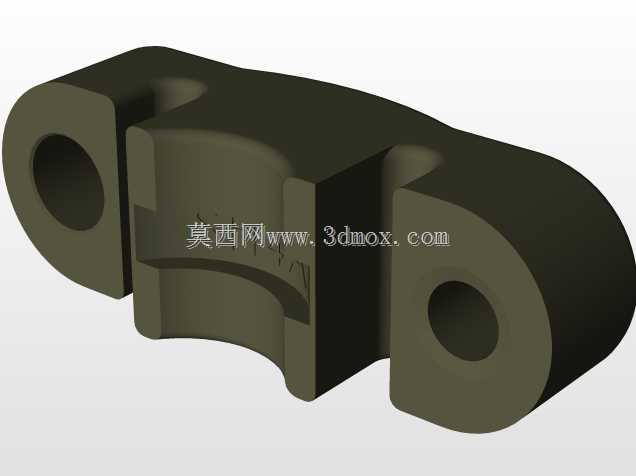

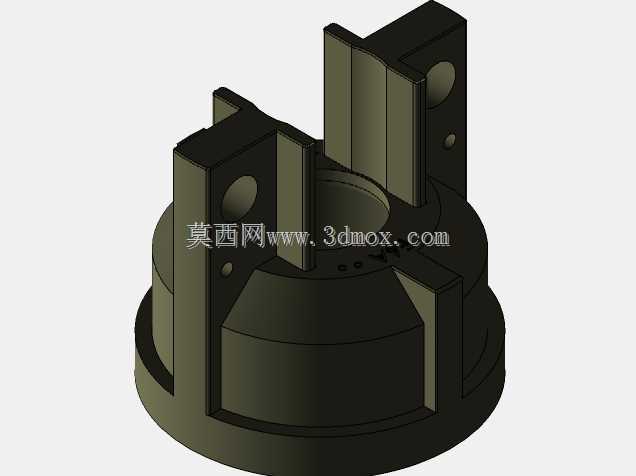

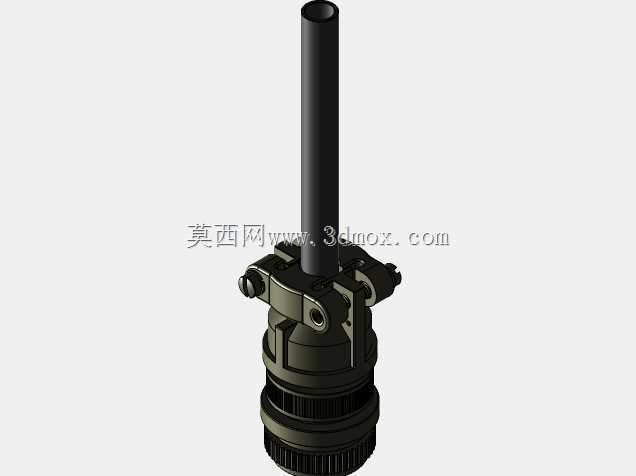

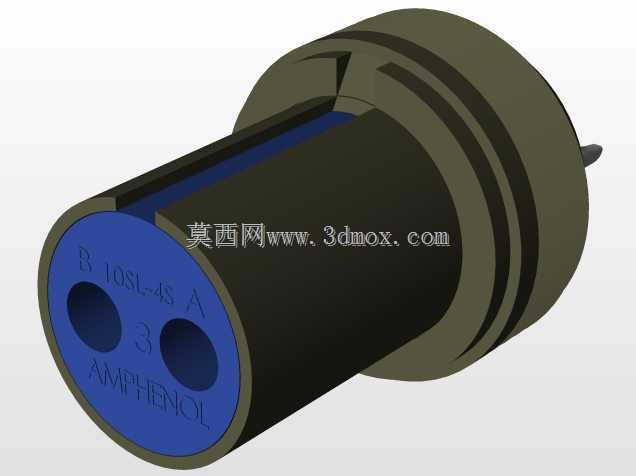

　　这类环形连接组件常配套工业传感检测链路使用，在工业振动监测、高压流体回路信号采集、设备状态在线检测场景中承担信号与小功率供电的接驳职能，区别于普通民用接插件，其结构设计优先考虑工业现场的抗振、防松与长期插拔可靠性。从结构上看，组件尾部预留了线缆穿入的长导向通道，通道内壁做了阶梯式限位结构，穿线后可配合尾部密封件实现线缆外层的抱紧密封，避免现场切削液、粉尘顺着线缆间隙进入接插端面；主体的锁紧结构采用三瓣式卡扣旋合设计，对接公头插入后，旋转外层锁紧套即可推动卡扣卡入对接端的环形卡槽，相比螺纹锁紧，这种结构对接效率更高，且在设备持续振动的工况下不会出现松脱退针的问题。接插端面的插针布局采用环形等距排布，针脚之间做了绝缘隔筋，

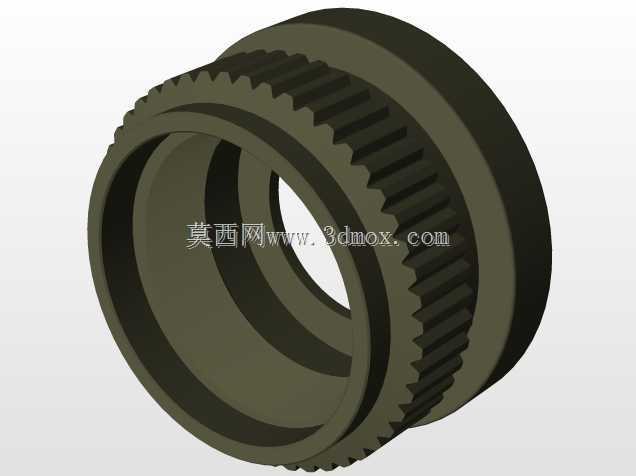

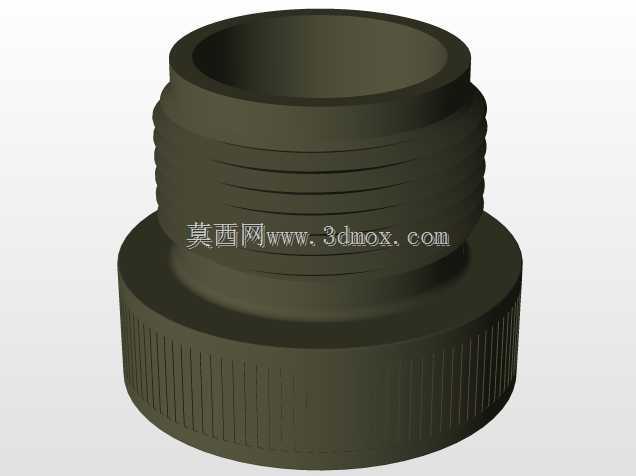

　　不同功能的针脚通过隔筋实现物理隔离，避免大电流供电针与微弱信号针之间出现串扰，适配传感类设备毫伏级信号的传输需求。外形尺寸上，主体最大外径控制在适配常规工业安装孔位的范围，尾部线缆通道的长度预留了足够的线缆弯折空间，安装时不需要额外给线缆预留过大的转弯半径，在设备内部狭小布线空间里也能完成装配；锁紧套的外表面做了滚花纹理，现场操作人员戴劳保手套也能顺利完成旋合锁紧操作，不需要借助额外工具。设计过程中，对接合面的密封槽尺寸做了公差收敛，槽宽与密封圈线径的配合压缩比控制在工业密封常用的合理区间，既保证IP65级以上的防护能力，又不会因为密封圈压缩量过大导致对接阻力过高，长期插拔后密封圈也不会出现过度磨损失效。

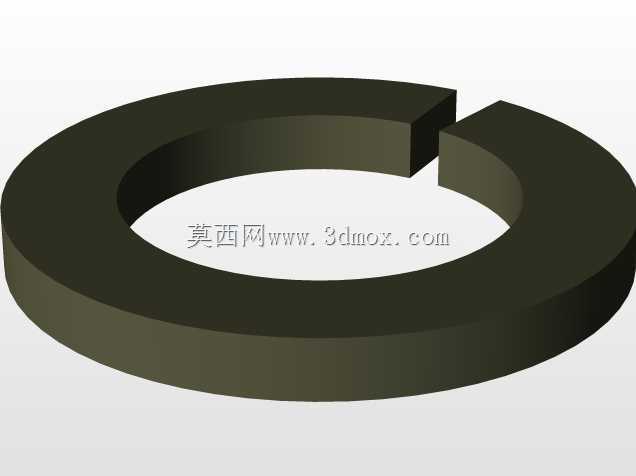

　　组件中部的法兰限位台阶做了倒角处理，安装时穿过设备面板后，配合配套的夹-97-3057-1004-1固定环即可实现面板侧的牢靠固定，台阶端面的平面度控制在合理公差范围内，和面板贴合后不会出现缝隙，避免外部杂物从安装间隙渗入设备内部。这类连接件在选型时需要注意对接端的键位定位，结构上的不对称键槽可以避免误插，不同键位的同尺寸连接器无法混插，从结构上杜绝了现场接线时插错回路的问题，对于多回路传感采集的设备来说，这种防呆设计能大幅降低现场布线的出错概率，减少后期调试的排查工作量。插针的根部做了应力释放结构，线缆拉扯时外力不会直接作用在针脚焊接点上，避免长期使用后针脚开焊导致的信号中断问题，适配工业现场线缆可能被意外拉扯的复杂工况。
