可3D打印内卡规测量工具结构设计

　　这款内规采用整体式弹性钳体结构，主要用于机械加工、装配检修与小批量生产现场的内尺寸快速比对测量。区别于常见的分体式卡规，它把铰接支点、钳臂和测量头整合为一体，打印完成后去除支撑即可获得基本弹性，不需要额外装配销轴、弹簧或紧固件，这对自制工位器具和快速维修场景很实用。

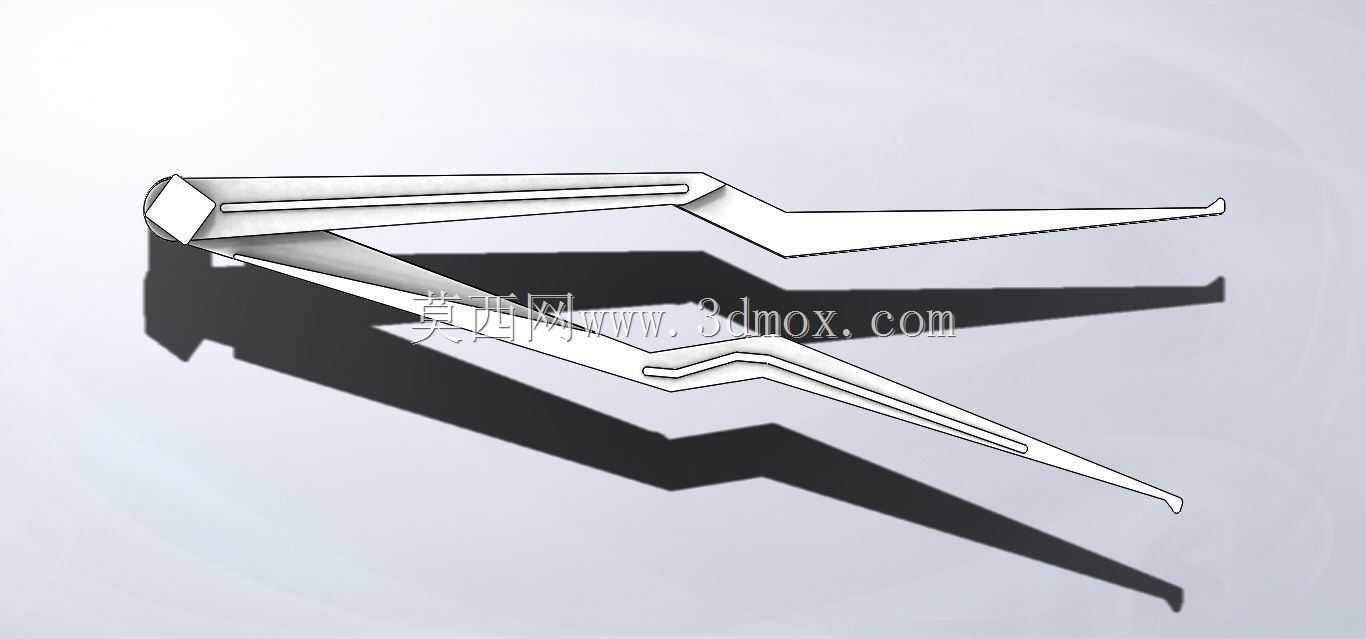

　　从结构受力看，两支长臂在尾部形成弹性变形区，测量端张开时应力集中在弯折过渡段，因此模型在转角处保留了连续圆角，避免打印层间受力后出现脆断。臂身采用等强度收窄思路，靠近尾部的截面承担弯矩较大，臂身中段适当减薄以控制夹持力，前端测量头则局部加厚，保证接触磨损后仍有足够刚性。这样的比例既让钳口开合顺畅，也避免过软导致读数回弹。

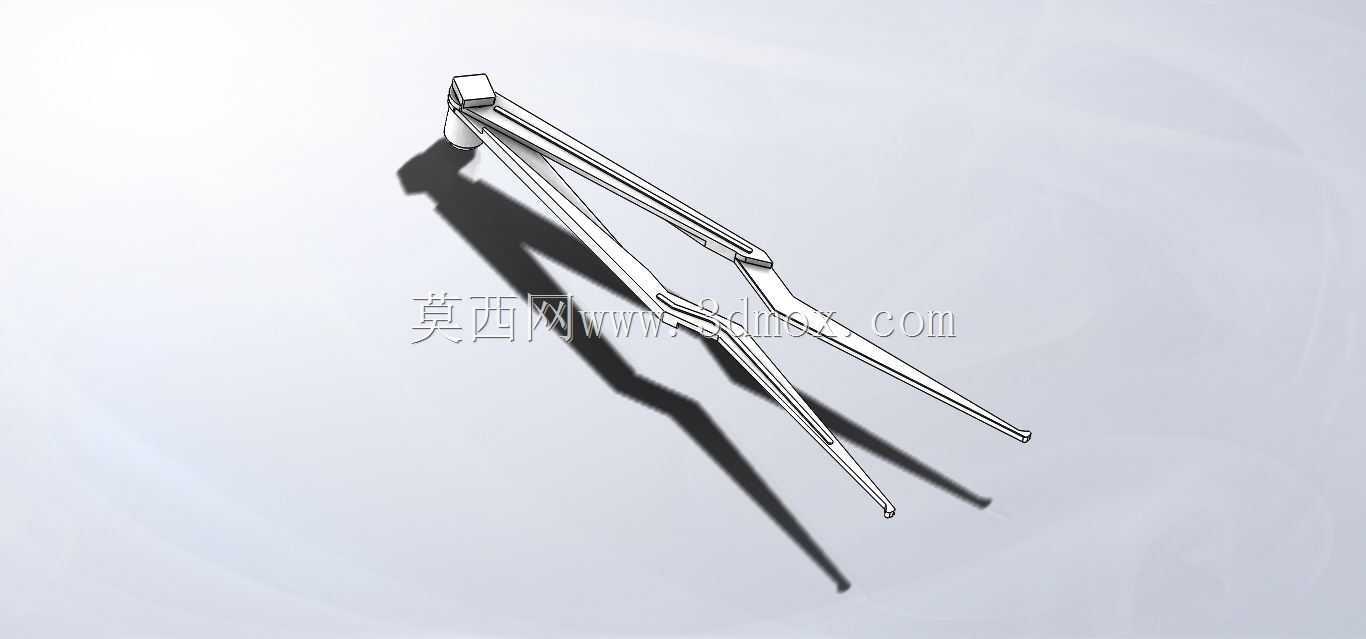

　　实际使用时，操作者捏压臂身外侧，使两个测量头收窄后伸入孔内、槽内或台阶内腔，再缓慢松手让测头贴住被测内壁。通过与标准件、塞规或已知尺寸样件比对，可以判断内孔是否落在允许公差带内。它适合批量零件的通止判断、铸件内腔抽检、塑料件卡扣位确认以及3D打印件装配间隙复核，尤其在不便使用游标卡尺、内径百分表的狭窄空间里更有优势。

　　设计上把测量头做成微弯小钩形，既能接触孔壁，也能勾住内侧台阶面；钳臂外侧预留了平直指压区，握持时不易滑脱。若用于更高频检测，可在测头位置嵌入钢珠或耐磨片，主体仍采用打印件制作，从而降低工装准备成本。模型对打印方向也有考虑：螺纹类或细小突出结构按无支撑思路处理，主要承载面尽量沿层纹方向布置，减少悬臂断裂风险。

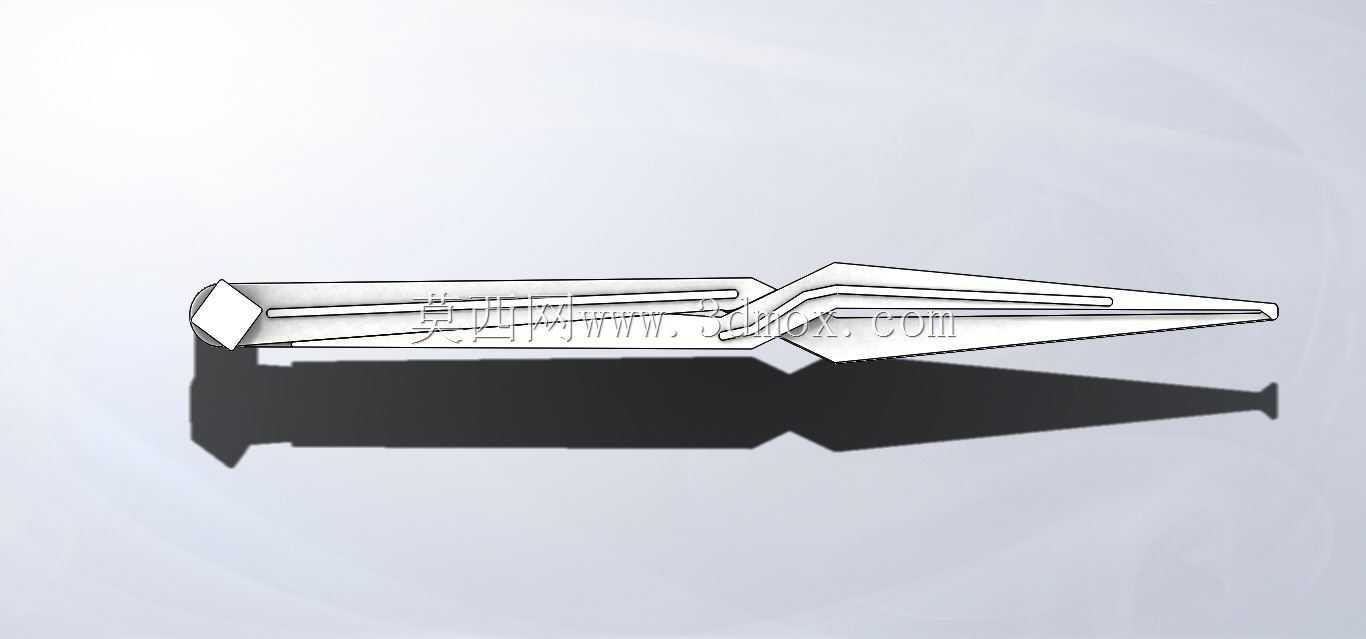

　　安装边界方面，该工具属于手持检具，不需要固定接口；闭合状态下整体呈细长钳形，能够进入常规小孔和窄槽。若在工作台放置，可利用尾部平面临时倚靠，也可在臂身开孔后挂于工具板。对于结构设计人员，这个模型提供了一个典型案例：如何把弹性铰链、测量接触和人体操作姿态合并到单一可打印零件中，并在刚性、回弹和打印工艺之间取得平衡。
