法兰式磁性耦合传动结构设计

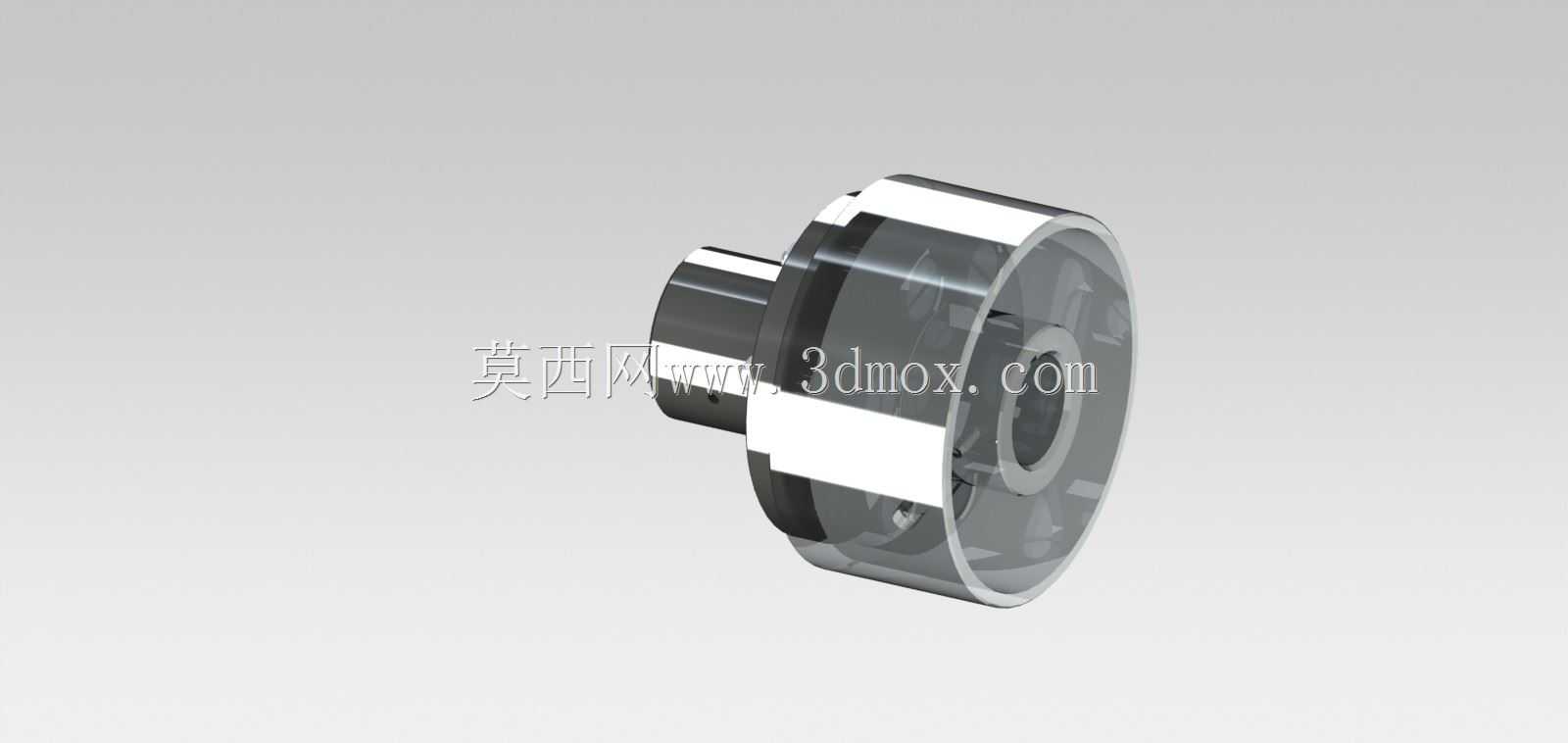

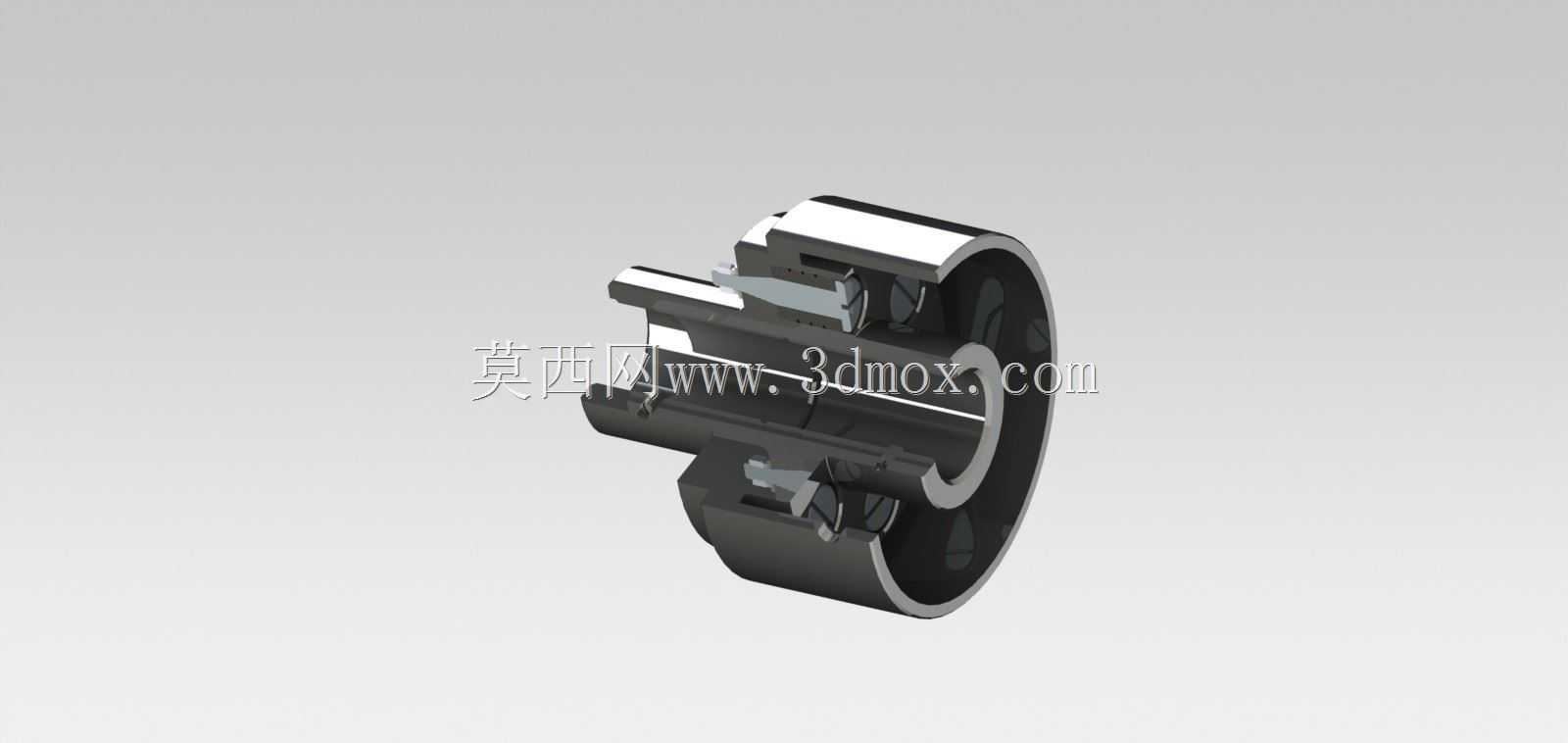

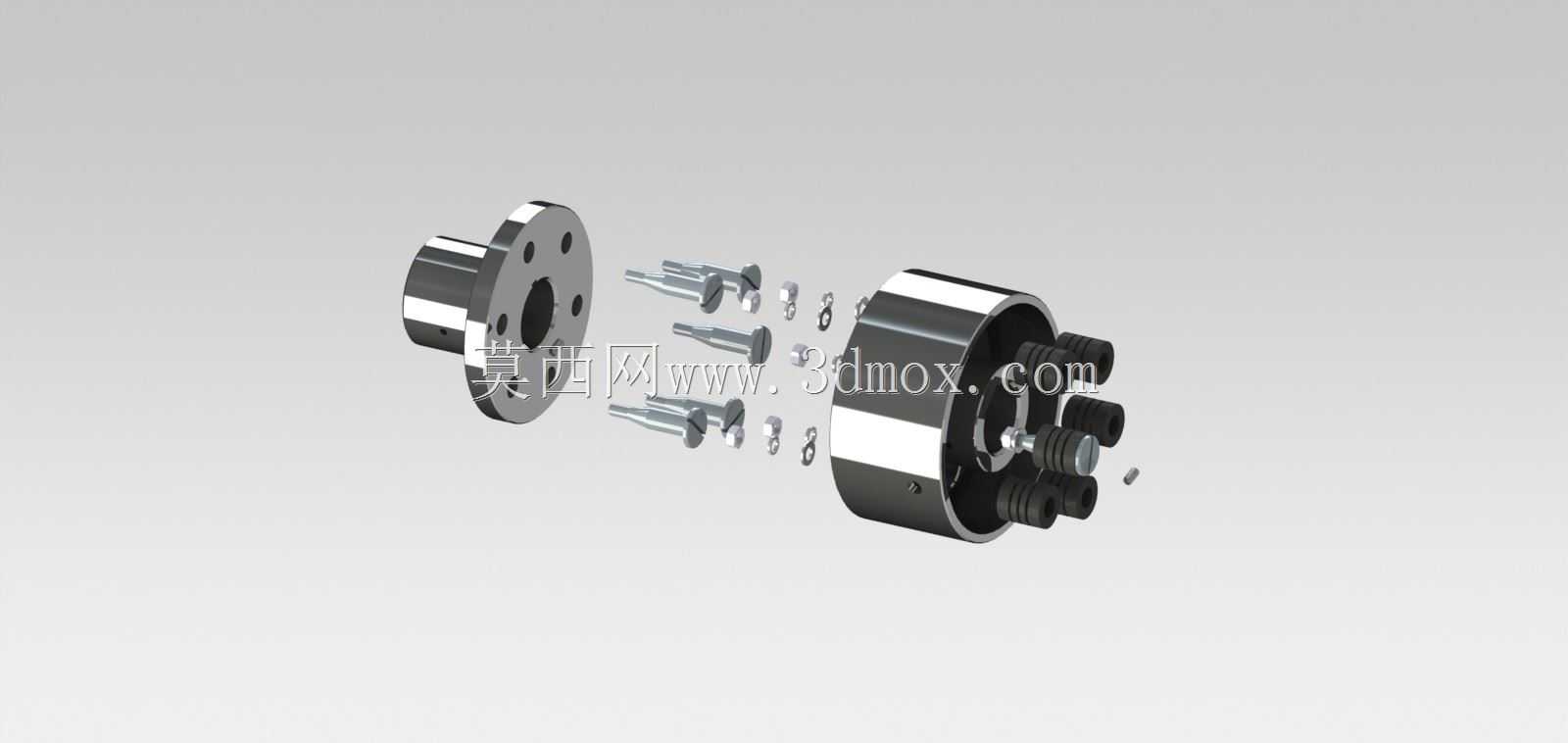

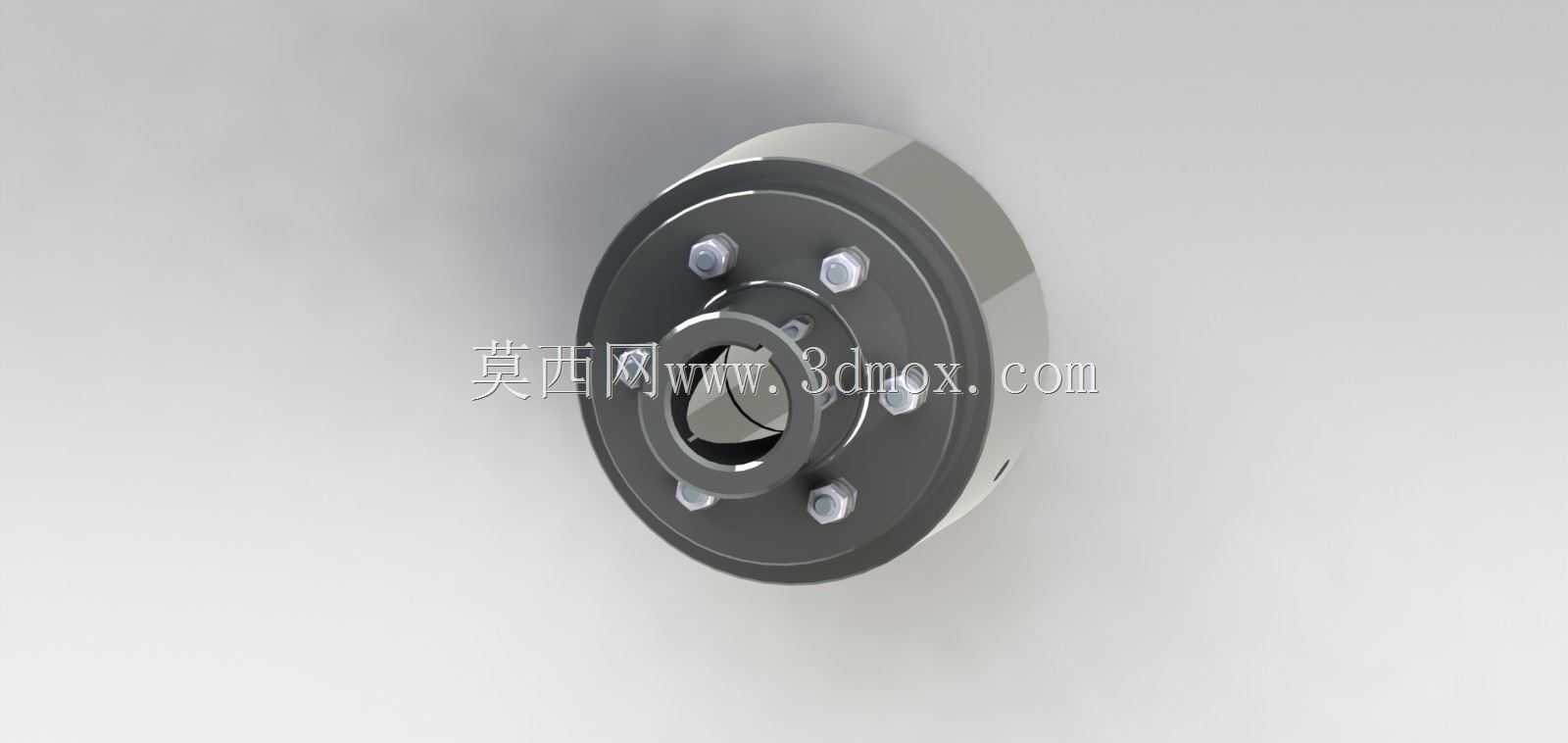

这款耦合结构采用无接触磁力传动设计，核心应用场景覆盖化工泵、密封输送设备、洁净流体传输管路等对动密封有严苛要求的传动环节，可彻底解决传统机械密封长期运行后的磨损泄漏问题，尤其适配输送腐蚀性、挥发性、高洁净度介质的设备工况，避免传动端与介质端的直接接触带来的污染或泄漏风险。从结构设计逻辑来看，该耦合件分为主动端连接轴与从动端法兰壳体两部分，主动侧轴段采用标准光轴配合键槽的连接形式，可直接与驱动电机输出轴对接，轴端预留紧定螺钉孔位，安装时可实现轴向定位，防止运行过程中轴段窜动；从动侧采用带安装孔的法兰盘结构，可通过螺栓直接与被驱动部件的端面对接，法兰端面的止口设计可保证安装同轴度，降低运行过程中的偏载振动。设计过程中重点考量了磁路的排布合理性，内外磁钢采用径向充磁的排布方式，隔离套设置在内外磁钢之间，将从动侧的介质腔完全封闭，动力通过磁场穿过隔离套完成传递，全程无机械接触，不存在摩擦损耗，运行过程中无需额外添加润滑脂维护，长期运行的传动效率稳定在较高区间。安装边界方面，主动轴段的直径与伸入长度适配常规Y系列伺服电机、异步电机的标准输出轴尺寸，从动法兰的螺栓孔分布圆直径匹配通用离心泵、齿轮泵的端盖安装尺寸，整体径向最大轮廓尺寸控制紧凑，可直接替换原有传统联轴器的安装空间，无需对原有设备的安装基座做额外改造。在功能特性上，该耦合结构自带过载保护能力，当从动端负载超过磁钢传递的最大扭矩阈值时，内外磁钢会自动滑脱，切断动力传递，避免过载对驱动电机或被驱动部件造成硬性损伤，故障排除后可自动恢复对中传动，无需拆装修复。结构细节上，隔离套采用非导磁的高强度材料制作，可承受介质侧的额定工作压力，磁钢外侧设置金属保护套，避免磁钢长期运行过程中出现氧化、脱落问题，整体外轮廓做圆角过渡处理，减少高速旋转过程中的风阻与动平衡偏差，适配最高数千转的运行转速区间。
