单开门带抽屉工业工具储物柜结构设计

　　这款单开门带抽屉的工业存储柜体，是面向车间工位侧旁存储、维修班组工具定点存放场景开发的结构件，日常在机加工车间工位旁、设备运维班组工具间、装配线边物料暂存区都能见到这类柜体的身影，主要用来收纳常用手动工具、小型检测量具、工位易耗配件以及作业指导文件，避免工具随意堆放造成的丢失、磕碰损伤，也能让作业人员取放物品的动线更短，提升工位作业的效率。

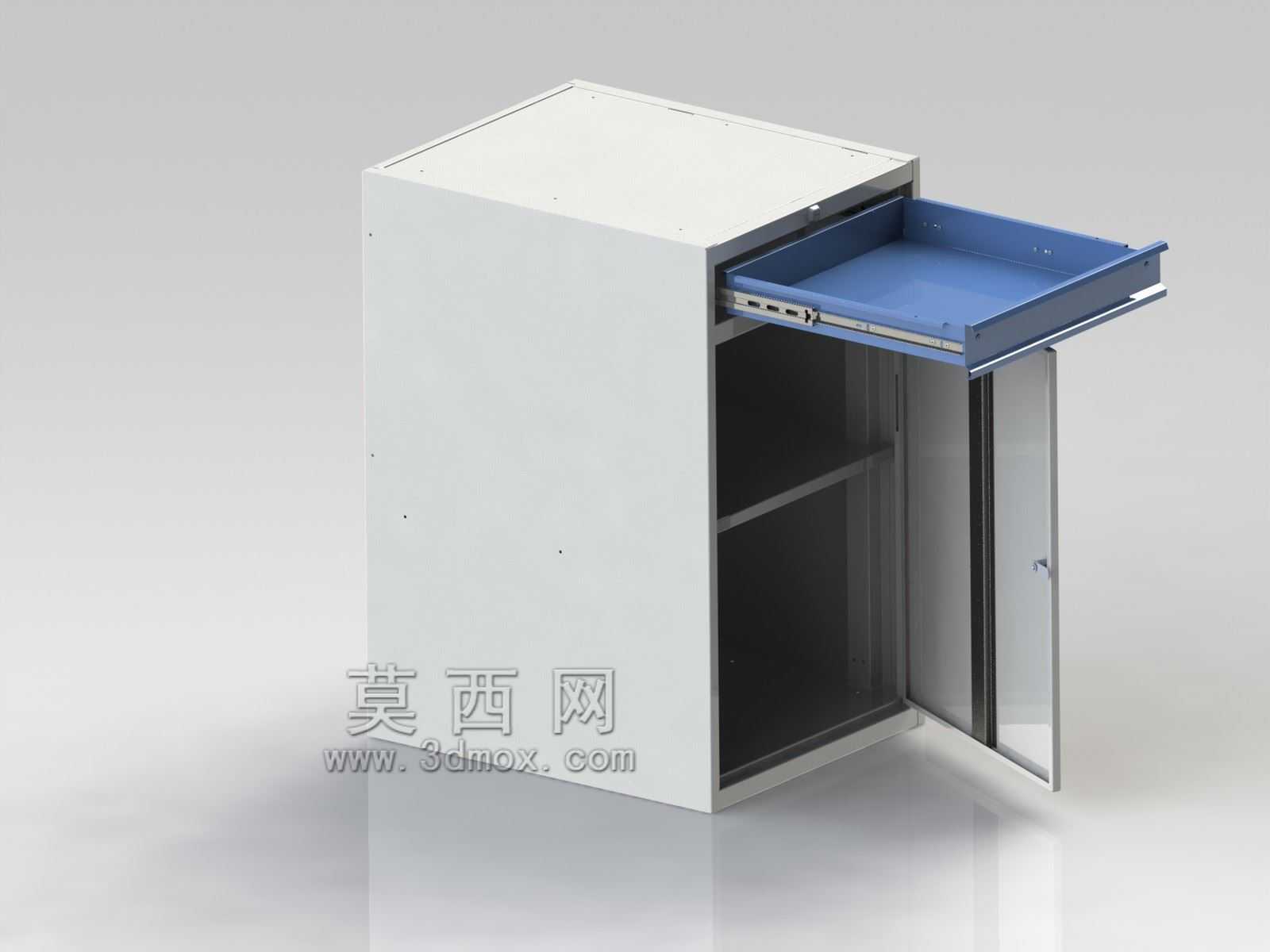

　　从实际使用的功能逻辑来看，柜体上部设置的抽拉式抽屉，采用了三节重载滚珠导轨作为滑动支撑，抽拉行程可以覆盖抽屉整体深度的90%以上，抽屉完全拉出时不会出现前倾卡滞，内部铺设的蓝色防滑垫可以避免放置的小型扳手、螺丝刀、钻头等零散工具在抽拉过程中滑动碰撞，抽屉侧边配套的限位锁止结构，在抽屉完全推入后可以自动卡合，避免设备搬运或者车间振动导致抽屉自行滑出。下部的单开门储物腔做了分层隔板设计，隔板采用可调节孔位固定，可以根据存放物品的高度灵活调整层间距离，既可以放置较大尺寸的扭力扳手、激光水平仪等工具，也能收纳盒装的紧固件、劳保防护用品，门体侧边安装的连杆锁可以实现整柜上锁，满足工具定点管理、责任到人的存放要求。

　　在整体结构设计的思路上，柜体主体采用1.2mm厚度的冷轧钢板折弯拼焊成型，所有折弯边都做了内卷边处理，既可以提升柜体整体的结构刚性，避免薄钢板受力出现鼓胀变形，也能消除裸露的锐边，防止作业人员取放物品时被划伤。柜体的顶部做了全封闭的平面盖板，边缘带有10mm高度的下翻边，既可以防止顶部放置的物品滑落，也能避免车间的切削液、灰尘从顶部缝隙进入柜内。柜体底部预留了100mm高度的垫高底座，一方面可以让柜体远离地面，避免车间地面拖地的积水、油污侵蚀柜体底板，另一方面也方便叉车或者液压搬运车从底部插入，实现柜体的整体移位，不需要额外拆解内部存放的物品。

　　从安装边界和尺寸适配的角度来看，这款柜体的整体宽度控制在600mm以内，深度不超过550mm，刚好可以适配大多数标准工位的侧旁预留空间，不会占用过多的作业通道面积，安装时不需要在地面打膨胀螺栓固定，依靠自身重量就可以保持稳定，放置在平整的水泥地面或者环氧地坪上都不会出现晃动。门体的开合角度可以达到110度以上，开门后不会遮挡相邻工位的操作空间，抽屉的抽拉力控制在15N以内，即使存放了较重的工具，作业人员单手也可以轻松完成抽拉操作。柜体表面采用静电粉末喷涂处理，涂层厚度在60-80μm之间，可以耐受车间常见的油污、弱酸碱腐蚀，日常清洁只需要用湿抹布擦拭即可，不会出现涂层脱落、生锈的问题。在细节结构上，门体和柜体的贴合处加装了一圈橡胶密封条，关闭柜门后可以阻挡车间的粉尘进入柜内，保证内部存放的精密量具不会因为积灰影响测量精度，抽屉的前板和柜体框架的配合间隙控制在1mm以内，既保证抽拉顺畅，也不会出现过大的缝隙影响整体外观。
